Высокопрочный деформируемый сплав на алюминиевой основе

Высокопрочный деформируемый сплав на алюминиевой основе

Иллюстрации

Показать все

Реферат

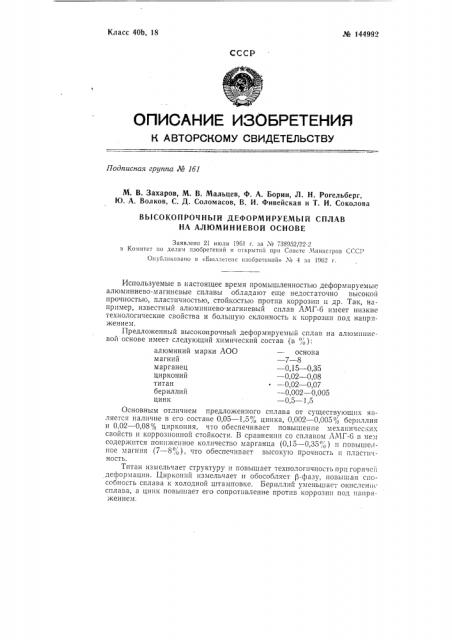

Класс 40Ь, 18

М 144992

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа JH 161

M. В. Захаров, М. В. Мальцев, Ф. А. Борин, Л. Н. Рогельберг, Ю. А. Волков, С. Д, Соломасов, В. И. Фивейская и T. И. Соколова

ВЫСОКОПРОЧНЫЙ ДЕФОРМИРУЕМЫЙ СПЛАВ

НА АЛЮМИНИЕВОЙ ОСНОВЕ

Заявлено 21 июля 1961 г. за М 738962/22-2 в Комитет но делам изобретений и открытий при Совете Миннегров ССС!

Опубликовано в «Бюллетене нзобретени11» М 4 за 1962 г.

Используемые в настоящее время промышленностью деформируемые алюминиево-магниевые сплавы обладают еще недостаточно высокой прочностью, пластичностью, стойкостью против коррозии и др. Так, например, известный алюминиево-магниевый сплав ЛМГ-6 имеет низкие технологические свойства и большую склонность к коррозии под напряжением.

Предложенный высокопрочный деформируемый сплав на алюминиевой основе имеет следующий химический состав (в,„ ): алюминий марки ЛОΠ— основа магний — 7 — 8 марганец — 0,15 — 0,35 цирконий — 0,02 — 0,08 титан ° — 0,02 — 0,07 бериллий — 0,002 — 0,005 цинк — 0,5 — 1,5

Основным отличием предложенного сплава от существующих является наличие в его составе 0,05 — 1,5о, цинка, 0,002 — 0,005,, берпллия и 0,02 — 0,08 Я, циркония, что обеспечивает повышение механических свойств и коррозионной стойкости. В сравнении со сплавом ЛМГ-6 в нем содержится пониженное количество марганца (0,15 — 0,35",;;) п повышенное магния (7 — 8г, ), что обеспечивает высокую прочность и пластичность.

Титан измельчает структуру и повышает технологичность прп горячей деформации. Цирконий измельчает и обособляет f3-фазу, повышая способность сплава к холодной штамповке. Бериллий уменьшает окпслсн ге сплава, а цинк повышает его сопротивление против коррозии под напряжением.

¹ 144992

Сравнительные данные механических свойств сплава AMI -б и предложенного приведены в таблице.

Предложенный сплав

Деформир. (на 50 4) сост.

Отожжен. сост.

Свойства

18

16

44

Предложенный сплав может найти применение при изготовлении изделий, выполненных холодной штамповкой, к которым предъявляйтся высокие требования по механическим свойствам.

Предмет изобретения

Высокопрочный деформируемый сплав на алюминиевой основе, содержащий: 7 — 8% магния, 0,15 — 0,35% марганца, 0,02 — 0,07% титана, о тл и ч а ю шийся тем, что, с целью повышения механичеСких свойств и коррозионной стойкости, в его состав введены 0,5 — 1,5% цинка, 0,002 — 0,005% бериллия, 0,02 — 0,08% циркония.

Составитель описания И. С. Щукин

Редактор Н. И. Мосин Текред А. А. Кудрявицкая Корректор Н. В. Гераськина

Объем 0.18 изд. л.

Цена 4 коп.

Формат бум. 70Х108 />q

Тираж 600

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Поди. к печ. 28/II — 62 г

Зак. 602/18

Типография, пр. Сапунова, 2.

Предел прочности, прирост (кг л л )

Предел текучести о> (кг л л - )

Удлинение 6 (%) .

АМГ-6 (в отожженом сост.)
