Реферат



Ло 145002

Класс 42b, 22оз

С.ССР

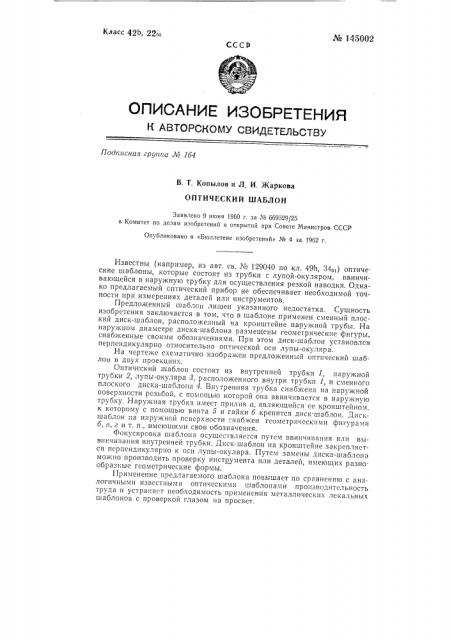

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная г р у гпа М 104

В. T. Копылов и Л. И. Жаркова

ОПТИЧЕСКИЙ ШАБЛОН

Заявлено 9 июня 1960 г. за М 669629 25 в Комитет по лелам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ха 4 за 1962 r, Известны (например, из авт. св. М 129040 по кл. 49h, 34о1) оптические шаблоны, которые состоят из трубки с лупой-окуляром, ввинчивающейся в наружную трубку для осуществления резкой наводки. Однако предлагаемый оптический прибор не обеспечивает необходимой точности при измерениях деталей или инструментов.

Предложенный шаблон лишен указанного недостатка. Сущность изобретения заключается в том, что в шаблоне применен сменный плоский диск-шаблон, расположенный на кронштейне наружной трубы, На наружном диаметре диска-шаблона размещены геометрические фигуры, снабженные своими обозначениями. При этом диск-шаблон установлен перпендикулярно относительно оптической оси лупы-окуляра.

На чертеже схематично изображен предложенный оптический шаблон в двух проекциях.

Оптический шаблон состоит из внутренней трубки 1, наружной трубки 2, лупы-окуляра 8, расположенного внутри трубки 1, и сменного плоского диска-шаблона 4. Внутренняя трубка снабжена на наружной поверхности резьбой, с помощью которой она ввинчивается в наружную трубку. Наружная трубка имеет прилив а, являющийся ее кронштейном, к которому с помощью винта 5 и гайки б крепится диск-шаблон. Дискшаблон па наружной поверхности снабжен геометрическими фигурами б, в, г и т. и., имеющими свои обозначения.

Фокусировка шаблона осуществляется путем ввинчивания илн вывинчивания внутренней труоки. Диск-шаблон на кронштейне закрепляется перпендикулярно к оси лупы-окуляра. Путем замены диска-шаблона можно производить проверку инструмента или деталей, имеющих разнообразные геометрические формы.

Применение предлагаемого шаблона повышает по сравнению с ана. логичными известными оптическими шаблонами производительность труда и устраняет необходимость применения металлических лекалbныx шаблонов с проверкой глазом на просвет. № 145002

Предмет изобретения

Оптический шаблон, состоящий из трубки с лупой-окуляром, ввинчиьак>щейся в наружную трубку для резкой наводки, от л и ч а ю щ и йс я тем, что, с целью повышения точности измерения инструментов или деталей, применен закрепленный на кронштейне наружной трубы сменный плоский диск-шаблон, по наружному диаметру которого расположены геометрические фигуры со своими обозначениями, причем дискшаблон расположен перпендикчляпно оптической оси лчпы-окуляра
