Устройство для демодуляции частотно-манипулированных сигналов

Устройство для демодуляции частотно-манипулированных сигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике . Цель изобретения - повьппение точности демодуляции. Устр-во содержит усилитель-ограничитель 1, блок 2 вьщеления фронта сигнала, г-р 3 тактовых импульсов, распределитель 4, счетчик 5, блок 6 памяти, дешифрато ры 7 и 8, дешифратор 9 запрета записи , преобразователь 10 сигнала, регистр 11 сдвига, триггеры 12 и 13, зл-т И 14, эл-т 15 запрета, эл-т ИЛИ 16, эл-т ИЛИ-НЕ 17 и дискретный фильтр 18. Частотно-манипулированный сигнал, соответствующий передаваемой информации, преобразуется в короткие импульсы, которые распределяются по цепям для осзга1ествления развязки работы во времени эл-тов устр-ва. После четкого определения признака длительности полупериода высокой или низкой частоты входного сигнала осуществляется воспроизведение передаваемой информации. 1 ил. с 9 (Л

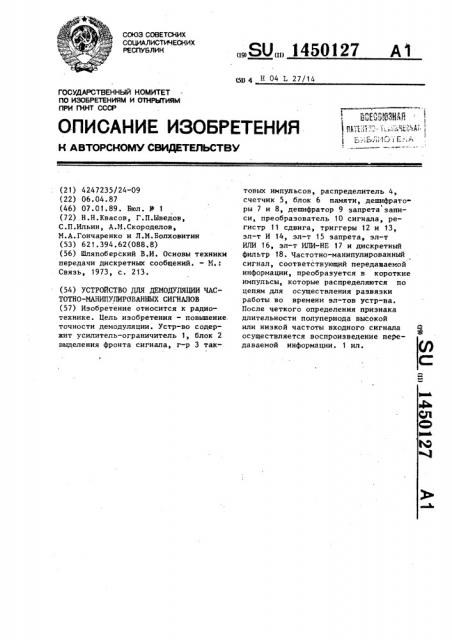

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„1450127 А I ио 4 Н 04 L 27/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

КЕ523Ы . .:,л; . в ", ю() I I: . .;"é н "," 4

I ; )1! 1 /! Е;; "

К А BTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4247235/24-09 (22) 06.04.87 (46) 07.01.89. Бюл. В 1 (72).Н.Н.Квасов, Г.П.Ыведов, С.П.Ильин, А.М.Скороделов, М.А.Гончаренко и Л.М.Болховитин (53) 621.394.62(088.8) (56) йпяпоберский В.И. Основы техники передачи дискретных сообщений. - N.:

Связь, 1973, с. 213. (54) УСТРОЙСТВО ДЛЯ ДЕМОДУЛЯЦИИ ЧАСТОТНО-МАНИПУЛИРОВАННЫХ СИГНАЛОВ (57) Изобретение относится к радиотехнике. Цель изобретения — повышение.. точности демодуляции. Устр-во содержит усилитель-ограничитель 1, блок 2 выделения фронта сигнала, r-p 3 тактовых импульсов, распределитель 4, счетчик 5, блок 6 памяти, дешифратоЪ ры 7 и 8, дешифратор 9 запрета записи, преобразователь 10 сигнала, регистр 11 сдвига, триггеры 12 и 13, эл-т И 14, эл-т 15 запрета, эл-т

ИЛИ 16, эл-т ИЛИ-НЕ 17 и дискретный фильтр 18. Частотно-манипулированный сигнал, соответствующий передаваемой информации, преобразуется в короткие импульсы, которые распределяются по цепям для осуществления развязки работы во времени эл-тов устр-ва.

После четкого определения признака длительности полупериода высокой или низкой частоты входного сигнала осуществляется воспроизведение передаваемой информации. 1 ил.

1450127

Изобретение относится к радиотехнике и может быть использовано в системах передачи дискретной информации.

Цель изобретения — повышение точ5 ности демодуляции.

На чертеже изображена структурная электрическая схема предложенного устройства.

Устройство для демодуляции частот 10

;,но-манипулированных сигналов содержит усилитель-ограничитель 1, блок 2 вы, деления фронта сигнала, генератор 3

,тактовых импульсов, распределитель 4, счетчик 5, блок 6 памяти, первый 7 и 15 ! второй 8 дешифраторы, дешифратор 9 запрета записи, преобразователь 10

,сигнала, регистр 11 двига, первый 12:., и второй 13 триггеры, элемент И 14, ; элемент 15. запрета, элемент ИЛИ 16, 20 элемент ИЛИ-НЕ 17 и дискретный фильтр 18.

Устройство работает следующим образом.

Частотно-манипулированный (ЧИ) сигнал, соответствующий передаваемой информации, принятый из канала связи и ограниченный по спектру полосовьм фильтром (не показан) поступает на вход усилителя-ограничителя 1, кото- 30 рый преобразует напряжение синусоидальной формы в импульсы по форме близкие к прямоугольным. Блок 2 выделения фронта сигнала вырабатывает при поступлении сигнала от усилителя-ограничителя 1 короткие импульсы в момент перехода ЧИ-сигналов через нулевой уровень. Генератор 3 тактовых импульсов подает высокую частоту F на вход блока 2 выделения фронта д) сигнала и вход С распределителя 4, . который удерживается .в исходном сосстоянии сигналом на входе V. Распределитель 4 с приходом импульса от блока 2 выделения фронта сигнала на вход Е устанавливается s исходное состояние и осуществляет,распределение коротких имйульсов по цепям, подключенным к входам 1, 2, ..., 5, и производит таким образом развязку работы по времени элементов устройства. Импульсом с первого выхода распределителя 4 производится запись в первый. триггер 12 значения признака сигнала предыдущего полупериода, пос-55 тупающего из блока 6 пямяти через элемент И 14. Входы элемента И 14 подключены к блоку 6 памяти таким образом, чтобы четко определялся признак длительности полупериода высокой или низкой частоты входного сигнала.

Например, при построении устройства частотно-манипулированных сигналов частотами f g 1300 Гц, f s = 210С Гц, соответствующие логическим "1" и "0" передаваемой информации, при использовании генератора тактовых частот с F = 307,2 кГц; F т 153,6 кГц;

F = 38,4 кГц счетчик 5 имеет шесть разрядов, определенньм из выражения

Р

Lo 8 2Õ ° н

Следовательно пятый и шестой разряды счетчика 5 несут информацию о признаке длительности полупериода.

Если пятый разряд равен "0", а шестой разряд равен "1", то регистрируется сигнал с длительностью полупериода верхней частоты Еь = 2100 Гц, а если пятый и шестой разряды равны

"1", то регистрируется сигнал нижней частоты f < =- 1300 Гц.

Первым сигналом с первого выхода распределителя 4 информация признака предыдущего сигнала йз блока 6 памяти через элемент И 14 записывается в триггер 12.

Предположим, что на вход устройства поступают сигналы нижней частоты

f<, тогда в триггер 12 первым сигналом с распределителя 4 записана "1" и с выхода Я триггера 12 поступает сигнал на вход Ч дешифратора 7, разрешая ему работу, и на вход элемента

ИЛИ 16. Импульсом, поступающим со второго вьмода распределителя 4 на

С-вход блока 6 памяти, производится перенос со счетчика 5 результата измерения полупериода, входного сигнала в блок 6 памяти.

Импульсом с третьего выхода распределителя 4 второй триггер 13 переключается в состояние " 1" и сигналом с выхода (разрешается работа дешифратора 9 запрета записи. Если в блок 6 памяти было записано текущее значение полупериода нижней частоты то на выходах дешифратора 9 сигналы отсутствуют.

Элемент ИЛИ-НЕ 17 имеет на входах сигнальг логического "0", а на выходе — " 1", которая, поступая на вход V регистра 11 сдвига, разрешает запись информации в него.

14501

Дешифратор 7 также не обнаруживает

1 сигнала длительностью — — и с его

2f<

1 выходов сигналы на вход преобраэо5 вателя 10 не поступают. Но íà и входе преобразователя 10 в данный текущий полупериод присутствует логическая " 1" от элемента ИЛИ 16, которая, воздействуя на полусумматоры преобразователя 10, формирует сигнал

" 1" на входах 1, 2, ..., п регистра

11 сдвига.

Четвертым импульсом распределителя

4 счетчик 5 устанавливается в исход- 15 ное состояние и через элемент 15 запрета блокируется сигнал F для организации записи информации с преобразователя 10 в регистр 11 сдвига.

Пятым импульсом распределителя 4 2р второй триггер 13 устанавливается в исходное состояние и прекращается работа распределителя 4, Записанная информация из регистра

11 сдвига считывается. с частотой 25 тактовых импульсов F3. Для исключения дробления выходных сигналов информация регистра 11 сдвига пропускается через дискретный фильтр 18, рассчитанный под разбросы сигналов на ЭО входе демодулятора, не скомпенсированные дешифраторами 7 и 8 (четыре такта Fq).

После принятого полупериода ниж- ней частоты Е„поступает сигнал, содержащий переход от f „ к f . Счетчик

5 производит соответствующее измерение полупериода, содержащего характеристический момент — момент перехода от одной частоты к другой.

Триггер 12 сигналом с выхода Q разрешает работу дешифратору 7 и формирует сигнал " 1" через элемент

ИЛИ 16 на входах преобразователя 10 и регистра 11 сдвига.

Дешифратор 7 в зависимости от кода на входе, соответствующего длине измеренного сигнала с характеристическим моментом, формирует на одном из своих выходов, например i, сигнал 50

" 1", который совместно с.сигналом

" 1" на входе и преобразователя 10 создает сигналы " 1" на входах i+1

i+2 ..., n и сигналы "0" на входах

1, 2, ..., i регистра 11 сдвига.

Очередным сигналом на выходе рас-! пределителя 4 формируется сигнал sanucu на входе V регистра 11 сдвига и происходит зались информации в

27

4 регистр 11 сдвига, которая с тактами F> поступает через дискретный фильтр 18 на выход устройства с переходом 0Т 1 B .0 B соответствии с зафиксированным значащим (ха. рактеристическим) моментом. Если после сигнала f> поступает сразу, сигнал и, то срабатывает дешифратор 9 и на выходе элемента

ИЛИ-НЕ 17 присутствует сигнал "0", который запрещает запись информации в регистр 11 сдвига.

Под действием тактов F> проходящих через элемент 15 запрета на вход

С, ит регистра 11 сдвига счетывается оставшаяся в нем информация от предыдущего полупериода.

В последующем полупериоде высокой частоты запись в регистр 11 сдвига не происходит и иэ него считывается нулевая информация.

Далее предполагаем, что произошел переход от f к .f

Триггер 12 зафиксирует от предыдущего полупериода состояние "0" и будет разрешена работа дешифратора 8.

В зависимости от кода измеренного полупериода в текущий момент дешифратор 8 создает на одном из своих выходов, например j, сигнал " 1", которая, благодаря преобразователю 10, поступает на входы 1, 2, ..., ) регистра 11 сдвига. Так как дешифратор

9 на выходах имеет сигналы "0", происходит запись информации в регистр

11 сдвига, иэ которого под действием тактовых импульсов Рэ считываются логические "0" из п, п-1, -..., j+t разрядов и логические "1" — из 1 по j разрядов.

Таким образом, происходит воспроизведение передаваемой информации в предлагаемом устройстве для демодуляции частотно-манипулированных сигналов.

Формула изобретения

Устройство для демодуляции частотно-манипулированных сигналов при низком отношении несущей частоты к частоте манипуляции, содержащее усилитель-ограничитель, выход которого соединен с первым входом блока выделения фронта сигнала, второй вход которого подключен к С-входу распределителя и к первому выходу генератора тактовых импульсов, второй выход которого соединен с С-вхо1450127

Составитель О. Геллер

Редактор Г. Волкова Техред M.Дрык КоРРектоР M. Самборская

Заказ 6977/55 Тираж 660 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, %-35, Раушская иаб., д. 4/) Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 дом счетчика, о т л и ч а ю щ е е с я тем, что, с целью повышения точности демодуляции, введены дискретный фильтр, регистр сдвига, преобразова" тель сигнала, элемент ИЛИ, элемент

KlN-HE,. два дешифратора, дешифратор, запрета записи, элемент И, два триггера, элемент запрета и блок памяти, : первые вьжоды которого соединены с 10 первыми входами первого дешифратора, с первыми входами второго дешифратора и с первыми входами дешифратора запрета записи, выходы которого подключены к первому входу элемента 15

Ф . ИЛИ-НЕ выход которого соединен с

i V-входом регистра сдвига, С-вход

1 которого подключен к выходу элемента запрета, инверсный вход которого ,подключен к четвертому выходу рас" -пределителя и к R-входу счетчика, ! выходы которого соединены с сигнальными входами блока памяти, С-вход которого подключен к второму выходу ! распределителя, первый выход которо- 25 го соединен с С-входом первого триггера, D"âõîä которого соединен с выходом элемента И, входы которого подключены к вторым выходам блока памяти, единичный выход первого триг- 30 гера соединен с первым входом элемента ИЛИ и с вторым входом первого деиифратора, выходы которого соединены, с воо ветствуюцими первыми выходами . второго дешифратора и с соответствующими входами преобразователя сигнала, выходы которого соединены с первыми входами регистра сдвига, второй вход которого соединен с дополнительным входом преобразователя сигнала и с вьжодом элемента ИЛИ, второй вход которого подключен к вторым выходам второго дешифратора, второй вход которого подключен к инверсному выходу первого триггера, третий выход распределителя соединен с С-входом второго триггера, единичный выход которого соединен с вторым входом дешифратора запрета записи, второй вход элемента ИЛИ-НЕ соединен с инверсным выходом второго триггера, К-вход которого соединен с пятым выходом распределителя и c V-входом распределителя, К-вход которого подключен к выходу блока выделения фронта сигнала, третий выход генератора тактовых импульсов соединен с единичным входом элемента запрета, выход регистра сдвига соединен с входом дискретного фильтра, при этом

S-вход первого триггера и D- u Sвходы второго триггера являются опорными входами устройства, сигналь-. ным входом которого является вход усилителя-ограничителя, выходом устройства является выход дискретного фильтра.
