Реферат

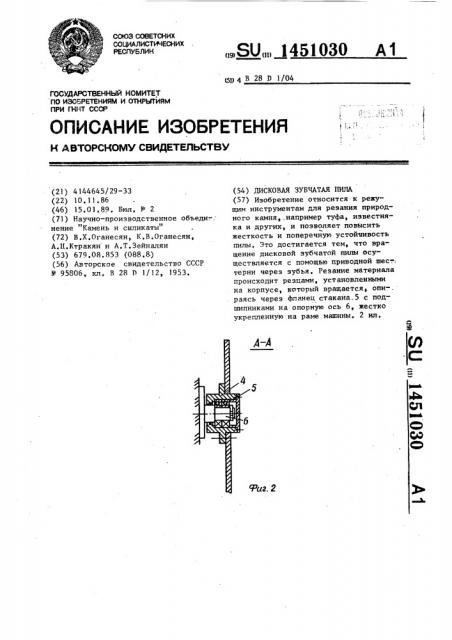

Изобретение относится к режущим инструментам для резания природного камня, ..например туфа, известняка и других, и позволяет повысить жесткость и поперечную устой-аивость пилы. Это достигается тем, что вращение дисковой зубчатой пилы осуществляется с помощью приводной шест; терни через зубья. Резание материала происходит резцами, установленными на корпусе, который вращается, опи-. раясь через фланец стакана-5 с подшипниками на опорную ось 6, жестко укрепленную на раме машины. 2 ил.

СОЮЗ СОВЕТСНИХ соцИАлистичесних

РЕСПУБЛИН

1511 4 В 28 D 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д-А Риг. 2

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4144645/29-33 (22) 10,11,86 (46) 15 01.89. Бюл, ¹ 2 (71) Научно-производственное объеди-.. нение "Камень и силикаты" (72) В,Х,Оганесян, К,В,Оганесян, А.Ц.Ктракян и А.Т.Зейналян (53) 679.08.853 (088.8) (56) Авторское свидетельство СССР № 95806, кл. В 28 11 1/12, 1953

Л0 1451030 А1 (54) ДИСКОВАЯ ЗУБЧАТАЯ ПИЛА (57) Изобретение относится к режущим инструментам для резания природного камня, например туфа, известняка и других, и позволяет повысить жесткость и поперечную устойчивость пилы, Это достигается тем, что вращение дисковой зубчатой пилы осуществляется с помощью приводной шес-.; терни через зубья. Резание материала происходит резцами, установленными на корпусе, который вращается, опи-. раясь через фланец стакана 5 с подшипниками на опорную ось 6, жестко укрепленную на раме машины. 2 ил.

1451030

2. Резание материала происходит резцами 3, установленными на корпусе 1, который вращается, опираясь через фланец стакана с подшипниками на опорную ось 6, жестко прикрепленную к раме машины.

in г

Составитель Е,Булеков

Редактор И.Рыбченко Техред А .Кравчук

Корректор 0 ° Кравцова

Заказ 7024/14 Тираж 517 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С СР

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, r Ужгород, ул. Проектная, 4 с

Изобретение относится к режущим инструментам для резания природного камня, например туфа, известняка и дре

Цель изобретения — повышение жесткости и поперечной устойчивости пилы °

На фиг.1 изображена:-дисковая зубчатая пила, общий вид, на фиг,2— разрез А-А на фиг.1.

Дисковая зубчатая пила содержит корпус 1 с зубьями 2, которые снабжены резцами 3. Корпус 1 крепится к стакану 4, сидящему на стандартных подшипниках 5, насаженных на опорную ось 6, жестко прикрепленную к раме машины.

Дисковая зубчатая пила работает следующим образом.

Вращение дисковой зубчатой пилы осуществляется с помощью приводной шестерни (не показана) через зубья

Формула изобретения

Дисковая зубчатая пила, содержащая раму, корпус с модульными зубьями для зацепления с приводной шестерней и установленные на зубьях резцы, о т л и ч.а ю щ. а я с я тем, что, с целью повышения жесткости и поперечной устойчивости пилы, корпус последней снабжен жестко посаженным в ее центральном отверстии стаканом

20 с фланцем, прикрепленным к корпусу, а рама имеет жестко установленную на ней ось длиной, не превышающей высоту стакана, причем последний посажен на ось при помощи подшипника. >с
