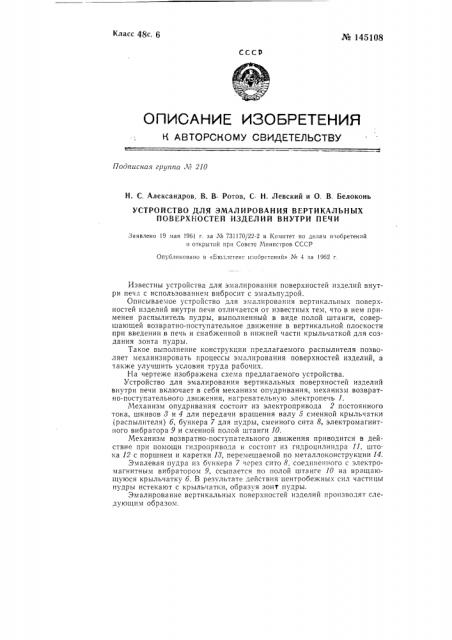

Класс фас, Я № 145108 ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 210

Н. С, Александров, В. В Ротов, С H. Левский и О, В. Белоконь

УСТРОЙСТВО ДЛЯ ЭМАЛИРОВАНИЯ ВЕРТИКАЛЬНЫХ

ПОВЕРХНОСТЕЙ ИЗДЕЛИЙ ВНУТРИ ПЕЧИ

Заявлено 19 мая 1961 г. за М 731170/22-2 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опуоликовано в «Еюллетен" iiçîápñòñíèé» Ко -1 за !962 г.

Известны устройства для эмалирования поверхностей изделий внутри печ:; с использованием вибросит с эмальпудрой.

Описываемое устройство для эмалированпя вертикальных поверхностей изделий внутри печи отличается or известных тем, что в нем применен распылитель пудры, выполненный в виде полой штанги, совершающей возвратно-поступательное движение в вертикальной плоскости при введении в печь и снабженной в нижней части крыльчаткой для создания зонта пудры.

Такое выполнение конструкции предлагаемого распылителя позволяет механизировать процессы эмалирования поверхностей изделий, а также улучшить условия труда рабочих.

На чертеже изображена схема предлагаемого устройства.

Устройство для эмалирования вертикальных поверхностей изделий внутри печи включает в себя механизм опудривания, механизм возвратно-поступательного движения, нагревательную электропечь 1.

Механизм опудривания состоит из электропривода 2 постоянного тока, шкивов 3 и 4 для передачи вращения валу 5 сменной крыльчатки (распылителя) б, бункера 7 для пудры, сменного сита 8, электромагнитного вибратора 9 и сменной полой штанги 10.

Механизм возвратно-поступательного движения приводится в действие при помощи гидропривода и состоит из гидроцилиндра 11, штока 12 с поршнем и каретки 18, перемещаемой по металлоконструкции 14.

Эмалевая пудра из бункера 7 через сито 8, соединенного с. электромагнитным вибратором 9, ссыпается по полой штанге 10 на вращающуюся крыльчатку б. В результате действия центробежных сил частицы пудры истекают с крыльчатки, образуя зонт пудры.

Эмалирование вертикальных поверхностей изделий производят следующим образом. № 145108

Изделие 15 с нанесенным грунтовым покровом вносят в электропечь 1. После оплавления грунта на короткий промежуток времени открывают люк 1б и вводят вдоль оси изделия распылитель 6. При возвратно-поступательном движении распылителя зонт пудры равномерным слоем покрывает оплавленный грунт, после чего из печи выводят распылитель и закрывают люк. По истечении определенного отрезка времени на внутренней поверхности трубы и фланцах происходит оплавление — образование эмалевого покрытия. Эмалированное изделие из печи поступает на участок охлаждения и контроля.

В заключении эмальзавода им. Артема отмечается новизна предложения, заключающаяся в вертикальной схеме установки для эмалирования изделий внутри печи, а также рекомендуется применение предложенного устройства для эмалировання небольших труб большого диаметра.

Предмет изобретения

Устройство для эмалирования вертикальных поверхностей изделий внутри печи с использованием вибросит с эмальпудрой, о т л и ч а ющ е е с я тем, что, с целью механизации процесса и улучшения условий труда применен распылитель пудры, выполненный в виде полой штанги, совершающей возвратно-поступательное движение в вертикальной плоскости при введении в печь и снабженной в нижней части крыльчаткой для создания зонта пудры.

¹ 145108

Объем 0,26 изд л.

Цена 4 коп.

Формат бум. 70Х108 /,а

Тираж 700

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий при Сорте Министров СССР. Москва, Петровка, 14.

Поди. к печ 20,11-62 г

Зак. 1449

Редактор А. И. Дышельман Техред А. Л. Резник Корректор И. А. Шпынева
