Устройство для хранения сена

Устройство для хранения сена

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, а именно к конструкциям устройств для заготовки и хранения сена, и может быть использовано на животноводческих ферма.х и комплексах. Цель изобретения - повышение удобства эксплуатации и качества сушки. Устройство включает закрытое сооружение со стационарной частью 1 по всей длине и подвижной частью в виде отдельных поворотных элементов 2 с шарнирным свесом крыши 3, несущих опор 5 с перегородками 6. Поворотные элементы 2 состоят из наружной стенки и крыши. Перегородки 6 установлены параллельно торцам устройства между опорами 5 с образованием секций. Опоры 5 и перегородки 6 выполнены в виде воздуховодов-коллекторов. 3 з.п. ф-лы, 8 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 дц 4 Е 04 Н 5/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4194366/29-33 (22) 10.02.87 (46) 15.0!.89. Бюл. ¹ 2 (75) В. Д. Дьяков (53) 725.36 (088.8) (56) Сарай для сена емкостью 1000 т. Типовой проект № 817 — 150, М.: Гипронисельхоз, 1974, с. 3 — 8. (54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ СЕНА (57) Изобретение относится к строительству, а именно к конструкциям устройств для заготовки и хранения сена, и может быть ис„„Я0„„1451245 пользовано на животноводческих фермах и комплексах. Цель изобретения — повышение удобства эксплуатации и качества сушки.

Устройство включает закрытое сооружение со стационарной частью 1 по всей длине и подвижной частью в виде отдельных поворотных элементов 2 с шарнирным свесом крыши 3, несуших опор 5 с перегородками

6. Поворотные элементы 2 состоят из наружной стенки и крыши. Перегородки 6 установлены параллельно торцам устройства между опорами 5 с образованием секций.

Опоры 5 и перегородки 6 выполнены в виде воздуховодов-коллекторов. 3 з.п. ф-лы, 8 ил.

1451245

Изобретение относится к строительству, конкретно к конструкциям устройств для заготовки и хранения сена, и может быть использовано на животноводческих фермах и ком плексах.

Цель изобретения — повышение удобства эксплуатации и качества сушки.

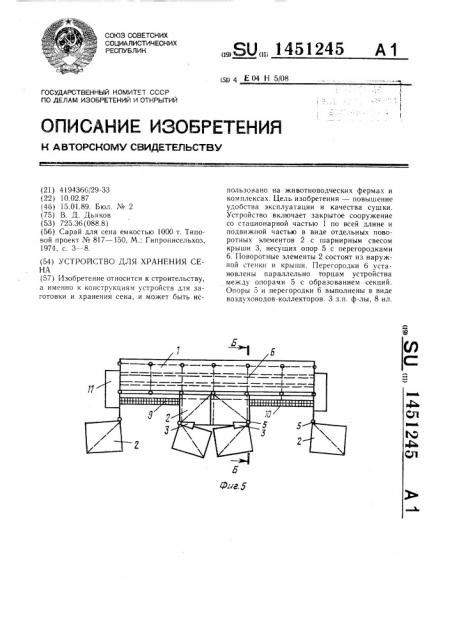

На фиг. 1 изображено устройство для хранения сена, вид в плане; на фиг. 2 — тоже, вид сбоку; на фиг. 3 — то же, вид с торца; на фиг. 4 — разрез А — А на фиг. 1 0 (устройство при закрытых поворотных элементах); на фиг.- 5 — устройство при некоторых открытых поворотных элементах, вид сверху; на фиг. 6 — разрез Б — Б на,фиг. 5 (заполненное сеном устройство при некоторых открытых поворотных элементах); на фиг. 7 — тросовый вытеснитель; на фиг. 8 —рычажный механизм предварительного опускания и подъема внутренних свесов крыш поворотных элементов.

Устройство включает закрытое сооружение со стационарной частью 1 по всей длине и подвижной частью в виде отдельных поворотных элементов 2 с шарнирным свесом 3 крыши и рычажного механизма 4; несущих опор (колонн) 5 с перегородками 6. 25

Все колонны 5(опоры) и перегородки 6 соединены магистрально в пневмопроводы и имеют нарезные щели для создания регулируемых воздушных потоков.

Поворотные элементы 2 состоят из наружной стенки и крыши с шарнирным свесом 3 и рычажным механизмом 4 для обеспечения свободного поворота стенки совместно с крышей, причем крыши расположены на разной высоте одна от другой, а зазоры между элементами крыш перекрываются полосой из брезентовой ткани 7. Крыша каждого поворотного элемента 2 крепится на двух треугольной формы фермах, одна из которых расположена по диагонали, другая †перпендикуляр длине сооружения.

Вращение осуществляется шарнирно на 40 навесах, укрепленных на опоре.

Каждая пара поворотных элементов 2 образуют секцию, которая ограничивается перегородками и двумя фермами стационарной крыши.

4с

Я l

В каждой секции расположены подвижный тросовый вытеснитель 8, по всей длине устройства расположен ряд воздухораспределительных каналов 9 со съемными решетками 10, связанных с вентиляционными уст ройствами, расположенными в пристройках

11 по обеим торцам устройства.

В верхней части на стационарной стороне по всей длине укреплен пневматический коллектор 12, который получает воздух через трубопровод 13 от отдельного источника, у расположенного в пристройках 11.

Устройство работает следующим образом.

После подготовки сооружения открывают с помощью мобильного средства попарно поворотные элементы 2, начиная с первой секции через одну, причем в внетренних поворотных элементов 2 предварительно открываются шарнирные свесы 3 с помощью рычажных механизмов 4. Проверяют систему вентиляции секций, опор 5 с перегородками

6, проверяют наличие брезентовой ткани 7, укладывают тросовые вытеснители 8 каждой закладываемой секции, как показано пунктиром на фиг. 6, т.е. одни концы его выходят по низу за пределы помещения на. площадку,, а другие временно перебрасываются через крышу.

Подвозится сенная масса на площадку против каждой (открытой) подготовленной секции. Закладка осуществляется механическими средствами на решетки и пол до значительного закрытия воздухораздаточных каналов 9.

Закрываются частично заполненные секции путем поворота элементов 2 в исходное положение. Затем аналогично открываются следующие поворотные элементы 2 промежуточных секций и укладываюгся тросовые вытеснители 8. Закладывается аналогично сенная масса.

После укрытия значительным слоем массы воздухораздаточных каналов 9 с решетками 10 включается подача воздуха от вентиляторов из пристроек,11. Затем производится поочередно дозакладка сенной массы слоями в каждой секции при работающих вентиляторах и давлении воздуха в каналах 9.

Загрузка постепенно доводится до полного объема сооружения.

Затем включается подача воздуха в опоры 5 и перегородки 6. Таким образом, усиливается активность вентилирования. При подсыхании происходит усадка массы, образовавшаяся пустота в каждой секции затем пополняется свежей массой. При наличии устойчивой теплой сухой погоды поворотные элементы 2 не закрываются, тем самым ускоряется процесс сушки.

После окончания активного вентилирования и сушки сена и дозаполнения объема каждой секции снимаются концы закинутого на крышку тросового вытеснителя 8 и закрепляют к ушкам колонн 5 в BE. рхней части, как показано на фиг. 4. Затем закрывают на запоры поворотные элементы 2. Таким образом, сено заложено на хранение.

Затем при необходимости в зимнее время включают в работу пневматический коллектор 12, куда воздух попадает по трубопроводу 13 от отдельного источника, расположенного в пристройке 11.

Выгрузка готового сена производится следующим образом.

Открываются поворотные элементы 2 первой секции. Закрепляются свободные

1451245

Формула изобретения

3 концы тросового вытеснителя 8, находящиеся на полу, к механическим средствам (к двум тракторам) и синхронным натяжением вытаскивают готовую продукцию на необходимое расстояние, часть сена грузят в транспортные средства.

1. Устройство для хранения сена, включающее стены, прикрепленные к металлическим опорам, крышу, пол, воздухораздаточные каналы, расположенные в полу и перекрытые решетками, вентиляторы, отличающееся тем, что, с целью повышения удобства в эксплуатации и качества сушки, оно снабжено перегородками, установленными парал4 лельно его торцам между опорами с образованием секций, причем стены каждой секции по одной из продольных сторон устройства совместно с крышей над ними выполнены составными с возможностью поворота каждой части вокруг соответствующей опоры, при этом свес крыши установлен шарнирно.

2. Устройство по п. 1, отличающееся тем, что, опоры и перегородки выполнены в виде воздуховодов-коллекторов.

3. Устройство но пп. 1 и 2, отличающееся тем, что каждая секция снабжена по крайней мере одним тросовым вытеснителем.

4. Устройство по пп. 1 — 3, отличающееся тем, что крыша снабжена по всей длине пневматическим коллектором.

1451245
