Способ разработки мощных наклонных рудных тел

Способ разработки мощных наклонных рудных тел

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-ти и м.б. использовано при подземной добыче полезных ископаемых, камерными системами. Цель - повьшение безопасности ведения работ и увеличение объема камеры путем поддержания налегаклцих пород рудным массивом. отбиваемым во вторую очередь. На верхнем и нижнем откаточных горизонтах проходят подготовительные выработки . Формируют днище и отрез гую щель. Последнюю формируют таким образом , чтобы у висячего бока залежи был образован рудный поддерживающий целик. Восходящие скважины бурят вертикально через днище, а нисходящие - по напластованию через потолочину. Камерные запасы отбивают слоями (с) в две очереди вкрест простирания т залежи взрыванием зарядов в восходящих и нисходящих скважинах. В первую очередь отбирают С в направлении от отрезной щели к лежачему боку залежи . По мере отбойки С под отбитой рудой образуют воронки и выпускают руду из к 1меры. В один прием с отбойкой последнего С в камере отбивают короткозамедпенно рудный поддерживающий целик. 2 ил. (С (Л

СО}ОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

159 4 Е 21 С 41/06

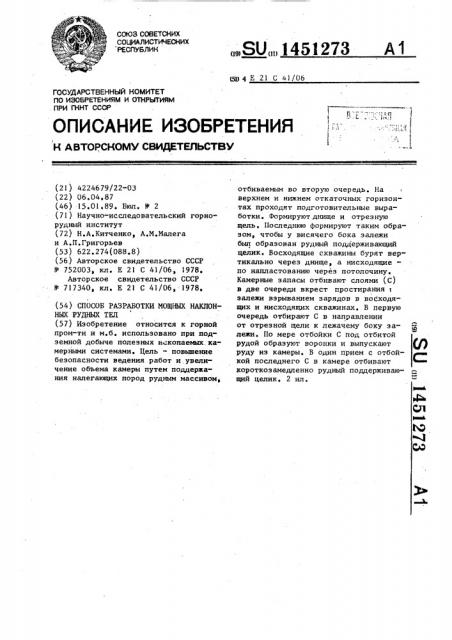

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21} 4224679/22-03 (22) 06.04.87 (46) 15 ° 01.89, Бюл. У 2 (71) Научно-исследовательский горнорудный институт (72) Н.А.Китченко, А.М.Малега и А.П.Григорьев (53} 622.274(088 ° 8) (56) Авторское свидетельство СССР

11 752003 ° кл. Е 21 С 41/06, 1978 °

Авторское свидетельство СССР

11) 717340, кл. Е 21 С 41/06, 1978 ° (54) СПОСОБ РАЗРАБОТКИ МОЩНЫХ НАКЛОННЫХ РУДНЫХ ТЕЛ (57) Изобретение относится к горной пром-ти и м.б. использовано при подземной добыче полезных ископаемых. камерными системами. Цель — повьппение безопасности ведения работ и увеличение объема камеры путем поддержания налегающих пород рудным массивом, „„Я0„„1451273 А1 отбиваемым во вторую очередь. На верхнем и нижнем откаточных горизонтах проходят подготовительные выработки. Формируют днище и отрезную щель. Последнюю формируют таким образом, чтобы у висячего бока залежи был образован рудный поддерживающий целик. Восходящие скважины бурят вертикально через днище, а нисходящие— по напластованию через потолочину.

Камерные запасы отбивают слоями (С) в две очереди вкрест простирания залежи взрыванием зарядов в восходящих и нисходящих скважинах. В первую очередь отбирают С в направлении от отрезной щели к лежачему боку залежи. По мере отбойки С под отбитой рудой образуют воронки и выпускают руду из камеры. В один прием с отбойкой последнего С в камере отбивают короткозамедленно рудный поддерживающий целик. 2 ил.

1451273

Изобретение относится к горной промышленности и может быть использовано при подземной добыче полезных ископаемых камерными системами.

Цель изобретения — повышение безопасности ведения работ и увеличение объема камеры путем поддержания налегающих пород рудным массивом, отбиваемым во вторую очередь. 10

На фиг. l показана камера по простиранию рудной залежи ° разрез; на фиг.2 — разрез А-А на фиг.1 (по камере вкрест простирания рудной залежи).

Способ осуществляют следующим об- 15 разом.

На нижнем откаточном горизонте проходят подготовительные выработки: орты-заезды 1, полевые штреки 2, буровые орты 3, рудные штреки 4 и 5. На 20 верхнем откаточном горизонте аналогичные выработки должны уже быть пройдены (орты 6, 7, штреки 8 ° 9 и

10), поскольку они используются при отработке верхнего блока. В висячем боку верхний и нижний откаточные горизонты соединяют полевым вентиляционным восстающим 11. В днище 12 проходят наклонные выработки 13 под углом

15-20 для установки вибропитателей. 30

Из выработок 13 проходят дучки 14, Буровые орты 3 соединяют с выработками 13 вентиляционно-ходовыми восстающими 15. Из штрека 5 нижнего откаточного горизонта проходят отрезной вер- 35 тикально-наклонный восстающий 16, который сбивают со штреком 9 верхнего откаточного горизонта. От отрезного восстающего 16 по простиранию залежи в пределах камерного запаса 40 отбивают вертикальные слои толщиной

2, 7 м, формируя отрезную щель 17.

Для этой цели восходящие скважины бурят из штрека 5 через днище 12, а нисходящие по напластованию через 45 потолочину 18 — из штрека 9. Ширина отрезной щели 3,5-4 м. Отрезную щель

17 располагают в блоке с возможностью образования у висячего бока рудного поддерживающего целика 19.

Для отбойки руды в камере восходящие скважины 20 бурят иэ подготови тельных выработок 1 и 3 нижнего отка". точного горизонта через днище 12, а нисходящие наклонные по напластованию скважины 21 бурят из ортов 6 и 7 верхнего откаточного горизонта через потолочину 18. Заряжают скважины только в пределах камерного запаса.

Остальную часть скважин в днище 12 и потолочине 18 используют позже для их разрушения.

Сначала отбивают запасы первой очереди послойно в направлении от отрезной щели 17 к лежачему боку.

Толщина отбиваемых слоев 6,5-.7 м.

По мере отбойки слоев под ними образуют воронки 22 и выпускают руду иэ камеры.

Последний слой руды у лежачего бока 23 вынимаемого камерного запаса отбивают на открытую камеру в один прием с рудным целиком 19 у висячего бока, но с некоторым замедлением (короткозамедленно).

Для более надежной отрезки массива камерного запаса в горизонтальной плоскости выше днища 12 могут выбуривать в пределах принятой толщины слоя дополнительные веерные восходящие скважины. Их также бурят через днище 12 и заряжают только в пределах камерного запаса.

В данном способе в пределах камерного запаса нарезные горизонтальные выработки отсутствуют. Их функции выполняют штреки 9, 5, 4 и 10 и орты

1, 3, 7 и 6, которые преходят на откаточных горизонтах.

Формула изобретения

Способ разработки мощных наклонных рудных тел, включающий проходку выработок верхнего и нижнего откаточного горизонтов, формирование днища и отрезной щели, бурение нисходящих и восходящих скважин, послойную отбойку камерных запасов в две очереди вкрест простирания залежи с формированием потолочины, образование воронок под обрушенным слоем и выпуск руды, отличающийся тем, что, с целью повышения безопасности ведения работ и увеличение объема камеры путем поддержания налегающих пород рудным массивом, отбиваемым во вторую очередь, восходящие скважины бурят через днище, а нисходящие по напластованию через потолочину из выработок откаточных горизонтов, при этом формированием отрезной щели образуют у висячего бока залежи рудный поддерживающий целик, который отбивают в один прием с последним слоем камерного запаса короткоэамедленно.
