Реферат



Изобретение позволяет повысить КПД установки. На погруженной под уровень воды опоре 1 расположен преобразователь энергии. Поплавок 2 связан с последним тросом 3. На опоре шарнирно закреплен маятниковый телескопический стержень 4, на одном конце которого расположен противовес 5, а на другом - сильфон 6, соединенный с поплавком. При подъеме на гребень волны поплавок увлекает за собой трос и верхний конец сильфона, увеличивая эффективную площадь энерговоспринимающего органа, при этом повышается степень преобразования кинетической составляющей энергии волны. При спуске поплавка во впадину волны площадь сильфона уменьшается, тем самым уменьшая сопротивление последнего для возвращения его в исходное положение . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„80„„1451324 А 1 и 4 F 03 В 13 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4107870/25-06 (22) 12.06.86 (46) 15.01.89. Бюл. № 2 (75) Е. Г. Гендель и В. А. Гендель (53) 621.224 (088.8) (56) Авторское свидетельство СССР

¹ 1268789, кл. F 03 В 13/12, 1985. (54) ВОЛНОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение позволяет повысить КПД установки. На погруженной под уровень воды опоре 1 расположен преобразователь энергии. Поплавок 2 связан с последним тросом 3. На опоре шарнирно закреплен маятниковый телескопический стержень 4, на одном конце которого расположен противовес

5, а на другом — сильфон 6, соединенный с поплавком. При подъеме на гребень волны поплавок увлекает за собой трос и верхний конец сильфона, увеличивая эффективную площадь энерговоспринимающего органа, при этом повышается степень преобразования кинетической составляющей энергии волны. При спуске поплавка во впадину волны площадь сильфона уменьшается, тем самым уменьшая сопротивление последнего для возвращения его в исходное положение. ил.

1451324

Формула изобретения

Составитель Д. Николаев

Редактор Л. Веселовская Техред И. Верес Корректор Л. Пилипенко

Заказ 7050I28 Тираж 413 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К вЂ” 35, Раушсйая наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к гидроэнергетике, в частности к волновым энергетическим установкам.

Цель изобретения — повышение КПД установки.

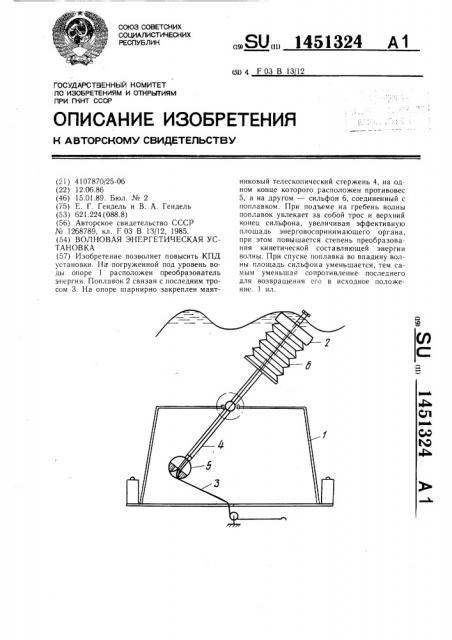

На чертеже схематически изображена волновая энергетическая установка.

Установка содержит погруженную под уровень воды опору 1, расположенный на ней преобразователь энергии (не показан), поплавок 2, связанный с последним тросом

3, а также шарнирно закрепленный на опоре

1 маятниковый телескопический стержень 4, снабженный с одного конца противовесом 5, а с другого — сильфоном 6, соединенным с поплавком 2.

Волновая энергетическая установка работает следующим образом.

При подъеме на гребень и отклонении за счет кинетической составляющей волны поплавок 2 увлекает за собой трос преобразователя энергии и верхний конец сильфона 6, увеличивая эффективную площадь энерговоспринимающего органа (поплавка 2 и сильфока 6), при этом повышается степень преобразования кинетической составляющей энергии волны. При спуске поплавка 2 во впадину волны площадь сильфона 6 уменьшается, тем самым уменьшая сопротивление последнего для возвращения его в исходное положение. При изменении направления движения волн маятниковый стержень изменяет свое положение, ориентируясь перпендикулярно фронту волн благодаря шарнирному закреплению на опоре.

Волновая энергетическая установка, со15 держащая погруженную под уровень воды опору, расположенный на ней преобразователь энергии и поплавок, связанный с последним тросом, отличающаяся тем, что, с целью повышения КПД, установка дополнительно содержит шарнирно закрепленный на опоре маятниковый телескопический стержень, снабженный с одного конца противовесом, а с другого — сильфоном, соединенным с поплавком.
