Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 F 03 D 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4165477/25-06 (22) 22.12.86 (6) 15.01.89. Бюл. № 2 (7!5) 1О. 3. Бельчак (3) 621.548.4(088.8) (6) Авторское свидетельство СССР

М 1278482, кл. F 03 D 3/04, 1984. (4) БАШНЯ ВЕТРОДВИГАТЕЛЯ (7) Изобретение позволяет повысить надежи сть работы башни. Корпус выполнен по в |соте составным из цилиндрических колец 3 и снабжен соединенными с ним верти„„SU„,1451332 А1 кальными стойками 4. В окнах корпуса установлены поворотные клапаны 2 кольцевой формы, выполненные из мягкого материала и консольно закрепленные с внутренней стороны колец 3 над окнами 1.

Клапаны 2, расположенные в .окнах 1 с наветренной стороны, открываются вовнутрь башни, в ее полость по нисходящей траектории направляется поток ветра, который встречает на своем пути ветроколесо 6.

Последнее передает энергию потребителю.

1 ил.

1451332

Формула изобретения

Составитель В. Мосалев

Редактор Л. Веселовская Техред И. Верее Корректор М. Васильева

Заказ 7051/29 Тираж 4l3 Подпи с ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 l3035, Москва, Ж вЂ” 35, Рауыская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к ветротехнике и может быть использовано в ветродвигателях упрощенной конструкции.

Целью изобретения является повышение надежности работы башни ветродвигателя.

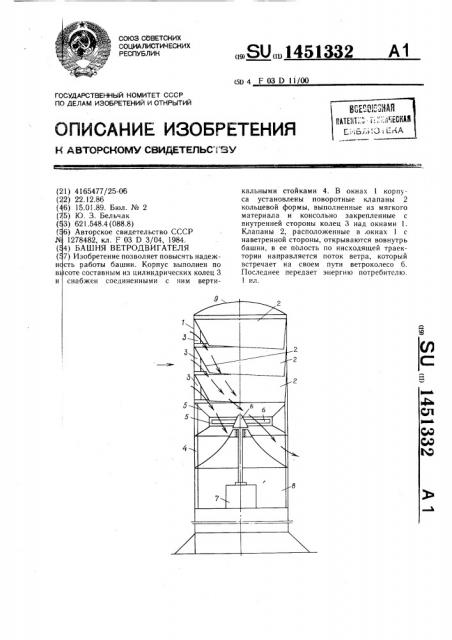

На чертеже представлена схема башни.

Башня ветродвигателя содержит корпус с окнами 1 и установленные в них поворотньте клапаны 2. Корпус выполнен по высоте составным из цилиндрических колец 3 и снабжен соединенными с ним вертикальными стойками 4, а клапаны 2 выполнены кольцевой формы из мягкого материала и консольно закреплены с внутренней стороны колец 3 над окнами 1.

Кроме того, в нижней части башни размещен диффузорный насадок 5, внутри которого установлено ветроколесо 6, связанное с потребителем 7 энергии ветра, находящимся в помещении 8.

Сверху башня закрыта колпаком 9.

Башня ветродвигателя работает следуюцим образом.

В случае достаточной скорости ветра клапан 2, располженные в окнах 1 с наветренной стороны, открываются вовнутрь

2 башни, в ее полость по нисходящей траектории направляется поток ветра, который встречает на своем пути ветроколесо 6. Последнее передает энергию ветра потребителю 7. В это время клапаны 2

5 с подветренной стороны прижаты к Онам 1 изнутри колец 3. При изменении направления ветра происходит открытие следующих клапанов 2 и закрытие клапанов 2 с подветренной стороны. Клапаны 2 выполнены из мягкого материала, что снижает динамические нагрузки, действующие на кольца 3 и стойки 4.

15 Башня ветродвигателя, содержащая корпус с окнами и установленные в них поворотные клапаны, отличающаяся тем, что, с целью повышения надежности работы, корпус выполнен по высоте составным из цилиндрических колец и снабжен соединенными с ним вертикальными стойками, а клапаны выполнены кольцевой формы из мягкого материала и консольно закреплены с внутренней стороны колец над окнами.
