Вентилятор
Иллюстрации
Реферат
Изобретение позволяет упростить конструкцию , повысить удобство обслуживания и расширить область применения вентилятора . Вентилятор содержит корпус, установленное на валу 2 приводного электродвигателя 3 колесо с диском 4 и лопатками и лабиринтное уплотнение, выполненное в виде радиальных колец, расположенных концентрично выступам диска 4, контактирующих наружной поверхностью с боковой стенкой проточки и размещенных внутренней поверхностью с зазором относительно наружной поверхности кольцевых выступов диска 4, причем часть колец выполнена в виде фильтрующих элементов. С внутренней стороны 19 выступы 11 диска 4 рабочего колеса могут быть снабжены эвольвентными пазами с переменной площадью проходного сечения и заходом, обратным направлению вращения рабочего колеса для обеспечения подпора в лабиринтном уплотнении. При протекании рабочего тела через лабиринтное уплотнение продукты износа подшипников будет удерживаться лабиринтными кольцами и фильтрующими элементами. 1 з. п ф-лы 3 ил. с S (Л

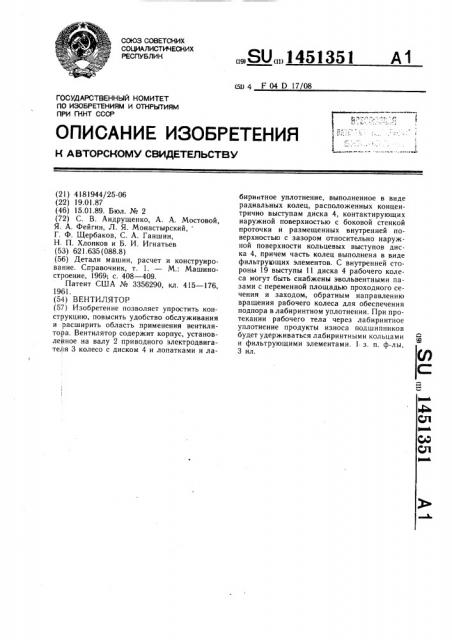

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
А1
„„Я0„„1451351 (51) 4 F 04 D 17/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ
flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4181944/25-06 (22) 19.01.87 (46) 15.01.89. Бюл. № 2 (72) С. В. Андрущенко, А. А. Мостовой, Я. А. Фейгин, Л. Я. Монастырский, Г. Ф. Щербаков, С. А. Ганшин, Н. П. Хлопков и Б. И. Игнатьев (53) 621.635 (088.8) (56) Детали машин, расчет и конструирование. Справочник, т. 1. — М.: Машиностроение, 1969; с. 408 — 409.
Патент США № 3356290, кл. 415 — 176, 1961. (54) ВЕНТИЛЯТОР (57) Изобретение позволяет упростить конструкцию, повысить удобство обслуживания и расширить область применения вентилятора. Вентилятор содержит корпус, установленное на валу 2 приводного электродвигателя 3 колесо с диском 4 и лопатками и лабиринтное уплотнение, выполненное в виде радиальных колец, расположенных концентрично выступам диска 4, контактирующих наружной поверхностью с боковой стенкой проточки и размещенных внутренней поверхностью с зазором относительно наружной поверхности кольцевых выступов диска 4, причем часть колец выполнена в виде фильтрующих элементов. С внутренней стороны 19 выступы 11 диска 4 рабочего колеса могут быть снабжены эвольвентными пазами с переменной площадью проходного сечения и заходом, обратным направлению вращения рабочего колеса для обеспечения подпора в лабиринтном уплотнении. При протекании рабочего тела через лабиринтное уплотнение продукты износа подшипников будет удерживаться лабиринтными кольцами и фильтрующими элементами. 1 з. п. ф-лы, 3 ил.
1451351
Изобретение относится к вентиляторостроению.
Цель изобретения — упрощение конструкции, повышение удобства обслуживания и расширение области применения вентилятора.
На фиг. 1 изображен вентилятор, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — вид А на фиг. 2.
Вентилятор содержит корпус 1, установленное в корпусе 1 на валу 2 приводного электродвигателя 3 рабочее колесо с диском 4 и лопатками 5 и лабиринтное уплотнение, отделяющее полость 6 электродвигателя 3 от проточной части 7. Вентилятор дополнительно содержит охватывающий электродвигатель 3 цилиндр 8, расположенный в корпусе 1 с образованием кольцевого канала 9 перед рабочим колесом и имеющий со стороны рабочего колеса кольцевые торцовые проточки 10, диск 4 рабочего колеса снабжен кольцевыми осевыми выступами 11, размещенными в проточках 10, а лабиринтное уплотнение выполнено в виде отдельных радиальных колец 12, расположенных концентрично выступам 11 диска 4, контактирующих наружной поверхностью 13 с боковой стенкой 14 проточки 10 и размещенных внутренней поверхностью 15 с зазором 16 относительно наружной поверхности 17 кольцевых выступов 11 диска 4, причем часть колец 12 выполнена в виде фильтруюших элементов 18.
С внутренней стороны 19 выступы 11 диска 4 рабочего колеса могут быть снабжены эвольвентными пазами 20 с переменной площадью проходного сечения и заходом, обратным направлению вращения рабочего колеса.
Кроме того, лабиринтное уплотнение содержит дистанционные кольца 21, крышку 22 и крепежные винты 23.
При вращении рабочего колеса вентилятора электродвигателем 3 создается зона пониженного давления перед рабочим колесом. Продукты износа электродвигателя 3 и смазочные материалы подшипниковых узлов будут стремиться переместиться под действием перепада давлений в эту зону. Однако установленное на их пути лабиринтное уплотнение в виде колец 12 будет задерживать крупные частицы. Более мелкие частицы будут удерживаться кольцами в виде фильтрующих элементов 18 (выполненных, например, из сетки).
Кроме того, выполненные с внутренней стороны 19 выступов 11 диска 4 эвольвентные пазы 20 при врашении рабочего колеса будут создавать подпор и удерживать продукты загрязнения в лабиринтном уплотнении.
10 Такое выполнение вентилятора позволяет упростить конструкцию, повысить удобство обслуживания при очистке лаби-. ринтного уплотнения от продуктов износа и расширить область применения вентилятора в устройствах с повышенным требованием к чистоте перекачиваемой среды.
Формула изобретения
1. Вентилятор, содержащий корпус, установленное в нем на валу приводного электродвигателя рабочее колесо с диском и лопатками и лабиринтное уплотнение, отделяющее полость электродвигателя от проточной части, отличающийся тем, что, с целью упрощения конструкции, повышения удобства обслуживания и расширения области применения, вентилятор дополнительно содержит охватывающий электродвигатель цилиндр, расположенный в корпусе с образованием кольцевого канала перед рабочим колесом и имеюший со стороны последнего кольцевые торцовые проточки, диск рабочего колеса снабжен кольцевыми осевыми выступами, размещенными в протоках, а лабиринтное уплотнение выполнено в виде отдельных радиальных колец, расположенных концентрично выступам диска, контактирующих наружной поверхностью с боковой стенкой проточки и размешенных внутренней поверхностью с зазором относительно наружной поверхности кольцевых выступов диска, причем часть колец выполнена в виде филь40 трующих элемЕнтов.
2. Вентилятор по п. 1, отличающийся тем, что с внутренней стороны выступы диска рабочего колеса енабжены эвольвентными пазами с переменной площадью проходного сечения и заходом, обратным направлению вращения рабочего колеса.
1451351
22
1451351
Напра5ленои
Ажщеж м ,йыо элемпрв сЫугдягля
Составитель Н. Огарко
Редактор М. Товтин Техред И. Верес Корректор Л. Пилипенко
Заказ 7053/30 Тираж 520 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
