Гидроцилиндр с гибким штоком

Гидроцилиндр с гибким штоком

Иллюстрации

Показать все

Реферат



Изобретение м. б. использовано в качестве гидропривода и позволяет повысить надежность путем исключения попадания пластичного материала узла уплотнения в рабочую полость цилиндра. Сборник 9 пластинчатого материала установлен в рабочей полости 3 цилиндра с образованием с поршнем-преобразователем давления накопительной камеры 17 и стакана 10 с осевым отверстием для размещения гибкого штока (ГШ) 5. При таком выполнении происходит постоянное уплотнение ГШ 5 в процессе работы . Сформировавшаяся на поверхности ГШ 5 тонкая пленка пластинчатого материала 7 снимается заостренной кромкой 15 отверстия 14 и откладывается во внутренней полости стакана 10. 1 ил. S (Л ел со а 1Ч

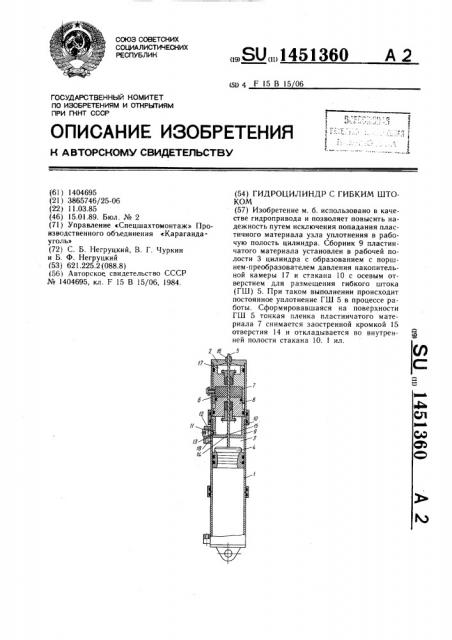

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„3 451360

А2 (5D 4 F 15 В 15 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И д ВТОРСКОМЪ/ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1404695 (21) 3865746/25-06 (22) 11.03.85 (46) 15.01.89. Бюл. № 2 (71) Управление «Спецшахтомонтаж» Производственного объединения «Карагандауголь» (72) С. Б. Негруцкий, В. Г. Чуркин и Б. Ф. Негруцкий (53) 621.225,2 (088.8) (56) Авторское свидетельство СССР № 1404695, кл. F 15 В 15/06, 1984. (54) ГИДРОЦИЛИНДР С ГИБКИМ ШТОКОМ (57) Изобретение м. б. использовано в качестве гидропривода и позволяет повысить надежность путем исключения попадания пластичного материала узла уплотнения в рабочую полость цилиндра. Сборник 9 пластинчатого материала установлен в рабочей полости 3 цилиндра с образованием с поршнем-преобразователем давления накопительной камеры 17 и стакана 10 с осевым отверстием для размещения гибкого штока (ГШ) 5. При таком выполнении происходит постоянное уплотнение ГШ 5 в процессе работы. Сформировавшаяся на поверхности

ГШ 5 тонкая пленка пластинчатого материала 7 снимается заостренной кромкой 15 отверстия 14 и откладывается во внутренней полости стакана 10. ил.

1451360

Формула изобретения

Составитель М. Борисова

Редактор М. Товтин Техред И. Верес Корректор Л. Пилипенко

Заказ 7054/30 Тираж 602 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, может быть использовано в качестве гидропривода и является усовершенствованием авт. св. № 1404695.

Цель изобретения — повышение надежности гидроцилиндра путем исключения попадания пластичного материала узла уплотнения в рабочую полость цилиндра.

На чертеже представлен гидроцилиндр с гибким штоком.

Гидроцилиндр с гибким штоком содержит корпус 1 с крышкой 2, установленный в нем с образованием рабочей полости 3 поршень 4 с гибким штоком 5, проходящим через узел 6 уплотнения, заполненного пластичным материалом 7, взаимодействующим с поршнем-преобразователем 8. Между поршнемпреобразователем 8 и рабочей полостью 3 установлен сборник 9 пластичного материала, выполненный в виде стакана 10, зафиксированного от проворота относительно корпуса 1 при помощи штифта-заглушки 11.

В корпусе 1 и стакане 10 выполнены окна 12 и 13 для выдачи пластичного материала, в которых установлен штифт-заглушка 11. Торцовая стенка стакана 10 имеет осевое отверстие 14 с заостренной кромкой 15, выступающей внутрь стакана 10 и скругленной кромкой со стороны рабочей полости 3. Через осевое отверстие 14 стакана 10 пропущен гибкий шток 5. Крышка 2 корпуса 1 снабжена очищающим элементом 16 и внешнем накопительной камерой 17. Рабочая среда в рабочую полость 3 цилиндра подводится посредством канала 18.

Гидроцилиндр с гибким штоком работает следующим образом.

При подаче рабочей среды под давлением в рабочую полость 3 поршень 4 с гибким штоком 5 перемещается вниз. Одновременно рабочая среда проникает через неплотности между гибким штоком 5 и осевым отверстием 14 во внутреннюю полость стакана 10 и воздействует на поршень-преобразователь 8 давления. В результате происходит постоянное уплотнение гибкого штока 5 в процессе работы гидроцилиндра. При перемещении гибкого штока 5 вниз пластичный материал 7 частично переносится из узла 6 уплотнения вовнутрь гидроцилиндра.

10 Сформировавшаяся на поверхности гибкого штока 5 тонкая пленка пластичного материала 7 снимается заостренной кромкой

15 отверстия 14 и откладывается во внутренней полости стакана 10. Одновременно очищающий элемент 16 производит очистку гибкого штока 5 от внешних загрязнений.

Сброс пластичного материала 7 из стакана 10 осуществляется автоматически через окна 12 и 13 при перемещении поршня-преобразователя 8 в первоначальное положение. При этом собранный пластичный материал может быть повторно использовать для заправки узла 6 уплотнения.

Гидроцилиндр с гибким штоком по авт. св. № 1404695, отличающийся тем, что, с целью повышения надежности, он снабжен сборником пластичного материала, установленным в рабочей полости цилиндра с образованием с поршнем-преобразователем давления накопительной камеры и выполненным в виде зафиксированного от проворота относительно корпуса стакана с осевым отверстием для размещения гибкого штока, при этом осевое отверстие выполнено с заостренной кромкой, выступающей внутрь стакана, и скругленной кромкой с наружной его стороны.
