Реферат



Изобретение относится к арматуростроению. Целью изобретения является уменьшение гидравлического сопротивления клапана за счет спрямления потока рабочей среды. При открытии клапана запорная пластина 4, перемещаясь по наклонным направляющим 6 от седла 1 до ограничителя подъема 2, смещается в боковом направлении. Возврат запорной пластины 4 в исходное положение осуществляется расположенными в направляющих 6 магнитами, центры магнитных потоков которых размещены ниже плоскости седла. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1451394 5114 F 16 К 15/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4049722/23-29 (22) 07.04.86 (46) 15.01.89. Бюл. ¹ 2 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт ком и рессорного м ашнностроения (72) Г. Л. Захаржевский (53) 621.646 (088.8) (56) Патент США № 2186489, кл. 137 — 516.13, 1940.

Патент США № 2774375, кл. 137--516.19, 1969.

Авторское свидетельство СССР № 850911, кл. F 04 В 39/10, 1976. (54) САМОДЕЙСТВУЮЩИЛ КЛАПАН (57) Изобретение относится к арматуростроению. Целью изобретения является уменьшение гидравлического сопротивления клапана за счет спрямления потока рабочей среды. При открытии клапана запорная пластина 4, перемещаясь по наклонным направляющим 6 от седла 1 до ограничителя подьема 2, смещается в боковом направлении.

Возврат запорной пластины 4 в исходное положение осуществляется расположенными в направляющих 6 магнитами, центры магнитных потоков которых размещены ниже плоскости седла. 1 з.п. ф-лы, 1 ил.

1451394

Формула изобретения

Сост ави тель Г. Ивано в

Реда кто р М. То вти н Техред И. Верес Корректор М. Максимишинец

Заказ 7057/32 Тираж 72! Подл исное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к арматуростроению.

Цель изобретения — уменьшение гидравлического сопротивления клапана за счет спрямления потока рабочей среды.

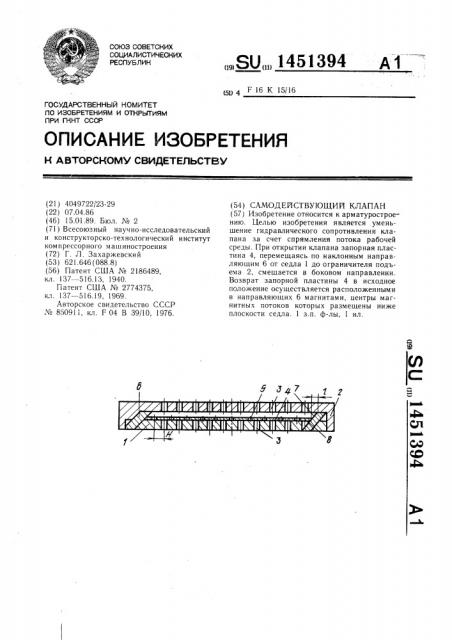

На чертеже изображен самодействующий клапан, разрез.

Клапан содержит седло 1 и ограничитель подъема 2 с параллельно и соосно расположенными проточными каналами 3, запорную пластину 4 с проходными отверстиями 5 и направляющие 6, размещенные между седлом 1 и ограничителем 2 под углом к поверхности седла 1. Наклонные поверхности 7 направляющих 6 взаимодействуют с сопрягаемыми с ними боковыми поверхностями 8 запорной пластины 4.

Величина бокового смещения запорной пластины 4 при переходе ее из закрытого в открытое положение равна расстоянию Н между осями проходных отверстий 5 в запорной пластине 4 и проточных каналов в седле 1 при закрытом положении клапана.

Направляющие 6 могут быть выполнены из магнитов, центры магнитных потоков которых расположены ниже плоскости седла 1.

Клапан работает следующим образом.

В процессе работы за счет образующегося перепада давлений на клапане среда, проходя через проточные каналы 3, отрывает запорную пластину 4 от седла 1. Пластина 4 поднимается по направляющим 6, сдвигаясь и устанавливаясь таким образом, что проточные каналы 3 и отверстия 5 устанавливаются на одной оси, образуя прямой проход для среды. По окончании процесса запорная пластина под действием магнитов направляющих, центры магнитных потоков которых размещены ниже плоскости сопла, опускается на седло 1, перекрывая проточные каналы 3 седла.

1. Самодействующий клапан, содержащий седло и ограничитель подъема с параллельно расположенными проточными каналами, запорную пластину с проходными отверстиями, смещенными относительно проточных каналов, и размещенные между седлом и ограничителем подъема направляющие для запорной пластины, отличающийся тем, что, с целью уменьшения гидравлического сопротивления, направляющие расположены под углом к поверхности седла.

25 2. Клапан по и. 1, отличающийся тем, что направляющие выполнены из магнитов, центры магнитных потоков которых расположены ниже плоскости седла.
