Сборная конструкция для подземной прокладки теплопроводов

Сборная конструкция для подземной прокладки теплопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может найти применение при бесканальной прокладке тепловых сетей. Целью изобретения.является улучшение условий эксплуатации теплопроводов за счет повышения гидрозащитных свойств сборной конструкции, что достигается тем, что-верхний лоток 2 имеет форму части полого цилиндра , а поверхность разъема лотков выполнена ступенчатой с наклоненными вниз-наружу плоскостями 4. Вода, попадающая на конструкцию сверху, не задерживается на цилиндрической поверхности верхнего лотка 2, а, просочивщись через стыки конструкции, стекает по наклонной плоскости 4, а также по внутренней призматической поверхности нижнего лотка 1 в дренажное отверстие 3. I ил. S $ (Л 4;: ел u 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК!

5!1 4 F 16 L 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2 ) 4268253/31-29 (22) 25,06.87 (46) 15,01.89. Бюл. !! 2 (71) Красноярский политехнический институт и Красноярский инженерностроительный институт (72) С.Л. Липовка, Ю.Л. Липовка и Ф.Г. Галимова (53) 621 .643(088 .8) (56) Патент США Ф 4438785, кл. F 16 L 3/00, опублик. 1984, Авторское свидетельство СССР

9 750213, кл. F 16 L 59/02, 1980. (54) СБОРНАЯ КОНСТРУКЦИЯ ДЛЯ ПОДЗЕИНОИ ПРОКЛАДКИ ТЕПЛОПРОВОДОВ (57) Изобретение относится к строительству и может найти применение

„„SU„„1451411 А1 при бесканальной прокладке тепловых сетей. Целью изобретения, является улучшение условий эксплуатации теплопроводов за счет повышения гидрозащитных свойств сборной конструкции, что достигается тем, что-верхний лоток 2 имеет форму части полого цилиндра, а поверхность разъема лотков выполнена ступенчатой с наклоненными вниз-наружу плоскостями 4. Вода, попадающая на конструкцию сверху, не задерживается ча цилиндрической поверхности верхнего лотка 2, а, просочившись через стыки конструкции, стекает по наклонной плоскости 4, а также по внутренней призмати ческой поверхности нижнего лотка

1 в дренажное отверстие 3. ил.

1451411 наклонной плоскости 4, образованной в месте ступенчатого сочленения верхнего 2 и нижнего 1 лотков, а также по внутренней призматической поверх . ности нижнего лотка, в дренажное от-. верстие.

Конструкция для прокладки теплопроводов в целом обеспечивает повышенную гидрозащиту труб от коррозии и, следовательно, долговечность теплопровадов.

Изобретение относится к строительству и может найти применение при бесканальной прокладке тепловых сетей.

Цель изобретения — улучшение условий эксплуатации теплопроводав за счет повышения гидрозащитных свойств сборной конструкции.

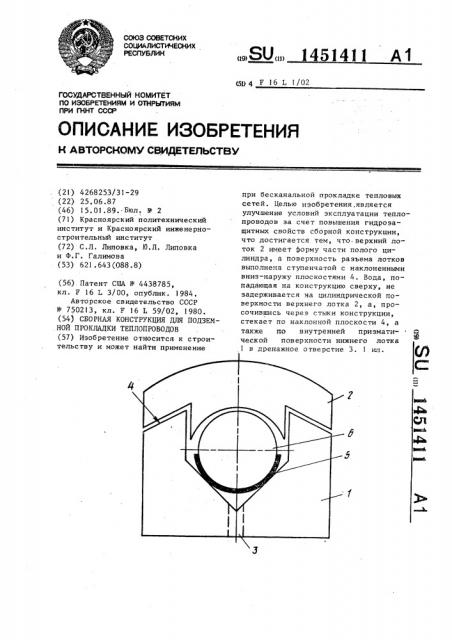

На чертеже, представлена сборная 1О конструкция, поперечный разрез.

Сборная конструкция для подземной прокладки теплопроводов содержит ниж,, ний 1 и верхний 2 лотки. Внутренняя поверхность нижнего лотка выполнена !

,с призматическими опорными поверхнос1

; тями и снабжена дренажными отверстия, ми 3. Верхний лоток 2 имеет форму части полого цилиндра. Поверхность разъема лотков выполнена ступенчатой 2р

, с наклонными вниз и наружу плоскостя ми 4 стыков, что . позволяет повысить !

; жесткость конструкции и ее герметич ность. Верхняя поверхность лотка 2 покрыта гидроизолирующим слоем (би- 25 тум, рубероид и т.д.). Лотки могут быть выполнены из шлакобетона. Нйжний лоток 1 снабжен подкладками 5 полуцилиндрической формы, например, иэ полиуретана, что абес- 3< печивает перемещение теплопровода 6 при его температурных удтп нениях.

Гидразащитные свойства конструкции заключаются в том, что вода, попадаю35 щая на конструкцию сверху, не задерживается на цилиндрической поверхности верхнего лотка 2, а, просочившись через стыки конструкций, - стекает по

Конфигурация нижней позе рхна с ти верхнего лотка и массивность нижнего позволяет отказаться ат их армиравания, от теплоизоляции труб, испольэовать в качестве строительных материалов для изготовления лотков отходов, получаемых при сжигании углей.

Формула изобретения

Сборная конструкция для подземной прокладки теплопроводов, содержащая нижний латок с призматическими опорными элементами, расположенный на них теппапровад-и верхний лоток, а т л и ч а ю щ а я с я тем, что, с целью улучшения условий эксплуатации теплопроводав за счет повышения гHp роэашитных свойств конструкции, верхннй лоток выполнен в виде части полого цилиндра, а поверхность разъема лотков имеет ступенчатую форму с наклоненными вниз и наружу плоскостями стыков и расположена на уровне или выше верхней образующей теплопровода.
