Электродный нагреватель

Электродный нагреватель

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано а устройствах электрического HarpieBa жидкостей и газой. Цель изобретения - повышение эффективности работы путем обеспечения регулирования равновеликих зазоров между пластинами в процессе работы. Параллельные вертикальные электродные пластины 1 установлены с ВОЗМОЖНОСТЬЮ перемещения для регулирования зазора между ними. Горизонтальная ось 4 шарнирно скреплена СВОИМИ концами с двумя парами реек 3, снабжена вертикальным ттоком 5 и проходит через середину пакета параллельно его пластинам 1, Каждая пластина свободно охвачена рамкой 6 и закреплена верхней частью на горизонтальных скользящих опорах 2. Рейки 3 верхней частью шарнирно скреплены с боковинами пластин, а нижнейс торцами рамок 6. Регулирование за зоров между пластинами можно производить при включенном нагревателе без разборки последнего, сохраняя равную величину зазоров между пластинами , что повышает точность регу лирования. 3 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„, 145147 5!1 4 I" 24 H I/20.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И PbITHSIM

ПРИ ГКНТ СССР (2! ) 4226033/24-06 (22) 08.04.87 (46) !5.01.89. Б ш. М 2 (75) И.Ф,Мат и В.М,Елисевич (53) 662.!8(088.8) (56) Авторское свидетельство СССР

У 984063, кл. Н 05 В 23/60, !98!.

Авторское свидетельство СССР

М 468058, кл. I 22 В I/30, !972, (54 ) ЭЛЕКТРОДНЬЙ КАГРЕВАТЕЛЬ (57) Изобретение м.б. использовано в устройствах электрического нагрева жидкостей и газов. Цель изобретения— повышение эффективности работы путем обеспечения регулирования равновепиних зазоров между пластинами в процессе работы. Параллельные вертикальные электродные пластины установлены с воэможностью перемещения дпя регулирования зазора между ними. Горизонтальная ось 4 шарнирно скреплена своими концами с двумя парами реек 3, снабжена вертикальным штоком

5 и проходит через середину пакета параллельно его пластинам I. Каждая пластина свободно охвачена рамкой 6 и закреплена верхней частью на горизонтальных скользящих опорах 2. Рейки 3 верхней частью шарнирно скреплены с боковинами пластин, а нижней— с торцами рамок 6 ° Регулирование за зоров между пластинами можно производить при включенном нагревателе без разборки последнего, сохраняя равную величину зазоров между пластинами, что повышает точность регулирования. 3 ил.

145147?

Изобретение относится к энергетике и может быть использовано в устройствах электрического нагрева жид— алостей и газов.

Цель изобретения — повышение эффективности работы электродного наГревателя путем обеспечения равновеЛиких зазоров между пластинами в

Процессе работы. 10

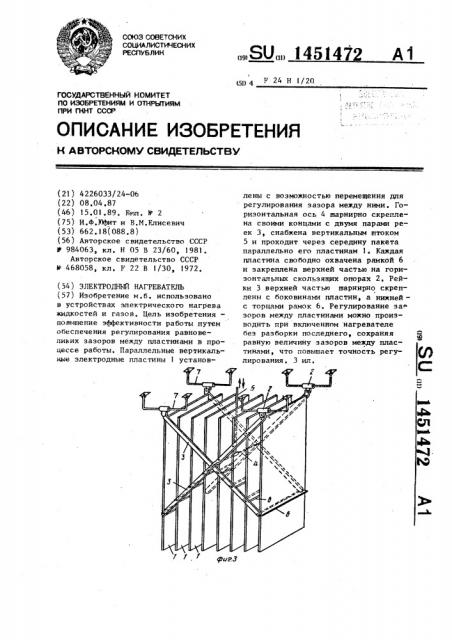

На фиг. 1 изображен электродный агреватель, продольный разрез, заоры между пластинами максимальны „ а фиг. 2 — зазоры минимальны; на иг. 3 — схема подвески электродных 15 ластин, Электродный нагреватель содержит акет вертикальных параллельных элекродных пластин 1, установленных с озможностью перемещения для pery- 20 рования зазора между ними. Нагреваель содержит также горизонтальные кользящие опоры 2 и две пары реек шарнирно закрепленных на концах горизонтальной оси 4, снабженной вер- 25 икальным штоком 5 и проходящей через

Середину пакета параллельно его пластинам 1. Каждая пластина 1 снабжена свободно охватывающей ее рамкой

6 „ Рейки 3 закреплены верхней частью на скользящих опорах 2, причем рейки

3 верхней частью скреплены с боковинами пластин 1 а нижней †. с торцами

9 размок 6.

Скользящие опоры 2 перемещаются 35 пЬ скобам 7, прикрепленным к крышке

8! нагревателя. Шток 5 приводится в движение подъемным механизмом 9 и уплотнен в крышке 8 с помощью сальника 10. 40

При работе нагревателя регулирование зазоров между пластинами 1 осуществляется путем вращения рукоятки подъемного механизма 9, При этом шток 45

5 поднимает или опускает ось 4,которая приводит в движение шарнирно прикрепленные к ней диэлектрические рейки 3, верхняя часть которых на опорах 2 скользит по скобам 7, а нижняя перемещает рамки 6, охватывающие пластины 1, При подъеме штока 5 опоры 2 движутся к периферии и зазоры между пластинами 1, связанными рейками 3 с рамками 6, равномерно увеличиваются, при опускании штока 5 зазоры уменьшаются, мощность нагревателя соответственно снижается или возрастает.

Таким образом, регулирование зазоров между электродными пластинами

1 можно производить при включенном нагревателе без разборки последнего, сохраняя равную величину зазоров между пластинами 1, что повышает точность регулирования.

Формула и з обретения

Электродный нагреватель, содержащий пакет параллельных вертикальных электродных пластин, установленных с возможностью перемещения для регулирования зазора между ними, о т л ич а ю шийся тем, что, с целью повышения эффективности работы путем обеспечения регулирования равновеликих зазоров между пластинами в процессе работы, он дополнительно содержит горизонтальные скользящие опоры, две пары реек и шарнирно скрепленную с последними своими концами горизонтальную ось, снабженную вертикальным штоком и проходящую через середину пакета параллельно его пластинам, каждая из которых снабжена свободно охватывающей ее рамкой и закреплена верхней частью на скользящих опорах, причем рейки верхней частью шарнирно скреплены с боковинами пластин, а нижней — с торцами рамок.

1451472

Составитель А.Агадюнов

Редактор О.Спесивых Техред Л.Сердюкова

Корректор В.Гирняк

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Заказ 7063/36 Тираж 634 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5
