Клапан

Клапан

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматического регулирования и может использоваться в регулирующей аппаратуре пневмогидросистем машин и установок различного назначения . Цель изобретения - упрощение и расширение области применения клапана . Клапан содержит корпус с седлом 1 и подпружиненным затвором 2 клапана, связанным с узлом демпфирования , выполненным в виде цилиндрической полости, образованной осевой расточкой в затворе 2, частично заполненной жидкостью и герметично закрытой пробкой 5, причем объем между жидкостью и пробкой 5 заполнен воздухом, давление которого может регулироваться ввинчиванием или вывинчиванием пробки 5. 2 s.ti. ф-лы, 1 ил. (Л й СП с ел О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (у 4 G 05 D 16/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 426947.6/24-24 (22) 29.06.87 (46) 15.01.89. Бюл. Р- 2 (71) Научно"производственное объединение "Медоборудование" (72) Б,А.П1питальник и Н.С,Рождественский (53) 621.646 (088.8) (56) Башта .Т.М. Машиностроительная гидравлика. — Y:.: Машиностроение, 1971, с. 386, 387, рис. 225 б. (54) КЛАПАН (57) Изобретение относится к области автоматического регулирования и может использоваться в регулирующей аппаратуре пневмогид систем

„„SU„„1451656 А1 машин и установок различного назначения. Цель изобретения - упрощение и расширение области применения клапана. Клапан содержит корпус с седлом 1 и подпружиненным затвором 2 клапана, связанным с узлом демпфирования, выполненным в виде цилиндрической полости, образованной осевой расточкой в затворе 2, частично заполненной жидкостью и герметично закрытой пробкой 5 причем объем между жидкостью и пробкой 5 заполнен воздухом, давление которого может регулироваться ввинчиванием или вывинчиванием пробки 5. 2 з.п.

1451656 диненная к затвору масса, обеспечивая демпфирование колебаний затвора, причем масса жидкости н давление воздуха над.ней определяются исходя из частоты возмущений силы, действующей на клапан со стороны регулируемой среды. Изменение давления воздуха над жидкостью обеспечиваетея ввинчиванием или вывинчиванием пробки 5.

Формула изобр етения

При возникновении колебаний затвора 2 вследствие возмущающего воздействия регулируемой среды,жидкость 4 действует как упруго присое

Составитель А. Габрильянц

Техред М.Дидык Корректор С.Черни

Редактор Л.Пчолинская

Заказ j078/45 Тираж 788 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКЧТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к технике автоматического регулирования и может использоваться в регулирующей аппаратуре пневмогидросистем, машин .и установок различного назначения.

Цель изобретения — упрощение и расширение области применения клапана.

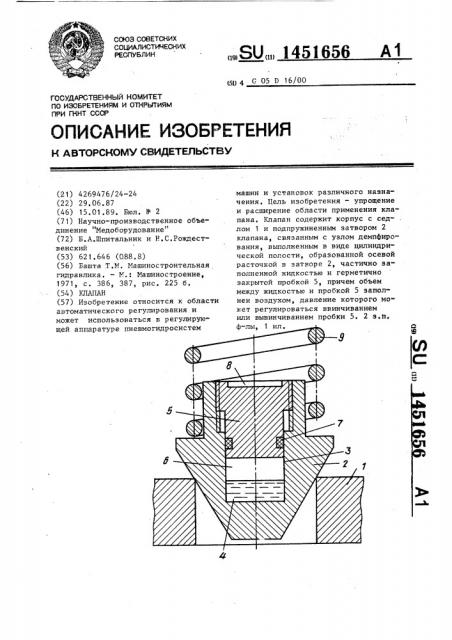

На чертеже схематически показан клапан..

Предлагаемый клапан содержит корпус (на чертеже не показан) с седлом 1 и подпружиненным затвором 2 . клапана, связанным с узлом демпфирования, который выполнен в виде цилиндрической полости, образованной осевой расточкой 3 в затворе 2, частично заполненной жидкостью 4 и гер« метично закрытой пробкой 5, причем объем 6.полости осевой расточки меж" ду жидкостью и пробкой заполнен воздухом, а пробка 5 установлена с возможностью регулирования ее положения в расточке и снабжена уплотнением 7 и шлицем 8.

Поджатие затвора 2 к седлу 1 регу. лируется пружиной 9, Клапан работает следующим образом.

1. Клапан, содержащий корпус, в котором расположены седло и подпружиненный затвор клапана, связанный с узлом демпфирования, о т л и ч аю шийся тем, что, с целью упрощения и расширения области применения клапана, узел демпфирования выполнен в виде цилиндрической полости, которая образована осевой расточкой, выполненной в подпружиненном затворе, причем полость осевой расточки частично заполнена жидкостью и герметично закрыта пробкой.

2. Клапан по п. 1, о т л и ч а юшийся тем, что объем полости осевой расточки между жидкостью и пробкой заполнен воздухом.

3. Клапан по пп. 1 и 2, о т л ич а ю шийся тем, что пробка установлена в осевой расточке с воэможностью регулирования положения пробки в осевой расточке,
