Устройство для передачи и приема оптических сигналов с вращающегося объекта

Устройство для передачи и приема оптических сигналов с вращающегося объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к информационно-измерительной технике. Целью изобретения является расширение функциональных возможностей устройства путем одновременной передачи и приема сигналов в обоих направлениях. Устройство содержит установленные на неподвижном объекте 1 и вращающемся объекте 2 расположенные соосно друг другу приемники 3, 4 излучения, источники 5, 6 излучения, геометрические оси 0 0, которых направле-с ны соответственно в центры приемников излучения. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) 51 53 А1 (50 4 G 08 С 23 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4186275/24-24 (22) 26.01.87 (46) 15.01.89. Бюл., л 2 (72) Н.Н.Астраух (53) 621.39$ (088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flP ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГКНТ СССР (56) Афанасьев M.Ì. Передача информации с вращающегося объекта с применением оптических связей. — Приборы и системы управления, 1979, У 3. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ И ПРИЕМА

ОПТИЧЕСКИХ СИГНАЛОВ С ВРАЩА10ЩЕГОСЯ

ОБЪЕКТА (57) Изобретение относится к информационно-измерительной технике. Целью изобретения является расширение функциональных возможностей устройства путем одновременной передачи и приема сигналов в обоих направлениях.

Устройство содержит установленные на неподвижном объекте 1 и вращающемся объекте 2 расположенные соосно друг другу приемники 3, 4 излучения, источники 5, 6 излучения, геометрические оси 01 0, 0 0 которых направле-т ны соответственно в центры приемников излучения. 1 ил.

1451753

0,0> излучения источника 5, расположенного на неподвижном объекте 1, совершая,вращательное движение вокруг оси 00 вращения объекта 2, неизменно направлена в центр приемника

4 излучения, расположенного на подвижном объекте 2, т.е. происходит передача оптического сигнала в обратном направлении, от неподвижного объекта 1 к подвижному объекту 2.

Формула изобретения

Составитель Н.Фокина

Редактор H.Êîï÷à Техред М .Дидык Корректор N.Ñàìáoðñêàÿ

Заказ 7085/50 Тираж 518 Подписное

ВНК1ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, Изобретение относится к информационно-измерительной технике и предназначено для передачи электрических сигналов с вращающихся объектов.

Целью изобретения является расшик рение функциональных воэможностей устройства путем одновременной передачи и приема сигналов s обоих направлениях. 10

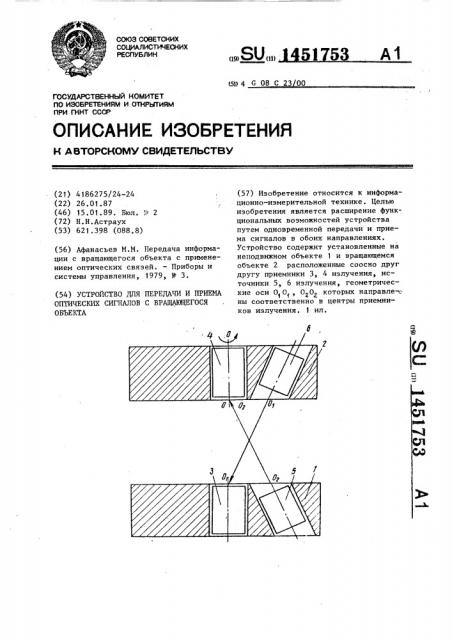

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит установленные на неподвижном объекте 1 и вращающемся объекте 2 расположенные соосно 15 друг другу приемники 3 и 4 излучения, источники 5 и б излучения, геометрические оси 01 0, О О которых направлены соответственно в центры приемников 4 и 3 излучения. 20

Устройство работает следующим образом.

При вращении объекта 2 оптическая ось 0 0, излучения источника 6 излучения совершает вращательное движе- 25 ние вокруг оси 00 вращения объекта 2. При этом излучение источника 6 распространяется вдоль оптической оси 0 0 и неизменно попадает в центр приемника 3, расположенного на непод- 30 вижном объекте 1, т.е, происходит передача оптического сигнала от вращающегося объекта 2 к неподвижному объекту 1. Одновременно оптическая ось

Устройство для передачи и приема оптических сигналов с вращающегося объекта, содержащее на вращающемся объекте источник излучения и приемник излучения, расположенный на неподвижном объекте, о т л и ч а ю— щ е е с я тем, что, с целью расширения функциональных возможностей устройства путем одновременной передачи и приема сигналов в обоих направлениях, в него на вращающемся объекте введен приемник излучения, на неподвижном объекте введен источник излучения, приемники излучений расположены соосно друг с другом, геометрические оси источников излучения направлены в центры соответствующих приемников излучения и расположены к ним под углом.
