Полумостовой транзисторный инвертор

Полумостовой транзисторный инвертор

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и м.б. использовано при проектировании вторичных источников питания. Цель - повышение КПД и надежности путем уменьшения потерь и пиковой мощности при переключении силовых транзисторов. Устр-во выполнено по полумостовой схеме на силовых транзисторах 5, 6 и емкостном делителе напряжения на конденсаторах 7, 8. В выходную цепь включен трансформатор 16 тока. Синусоидальные напряжения с выхода задающего генератора 1 через обмотки 3,4 управляющего трансформатора 2 подаются на входы силовых транзисторов 5, 6. Приотттирание одного из силовьос транзисторов 5 или 6 вызывает протекание тока в обмотке трансформатора тока 16 и нагрузке 24. Импульс со вторичной обмотки 17 трансформатора тока поступает на базу этого же силового транзистора 5 или 6, ускоряя его отпирание.2 ил. &

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) А1 (511 4 Н 02 И 7/538

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4154326/24-07 (22) 28. 11. 86 (46) 15.01.89. Бюл. № 2 (72) И.В.Швец и Н.Ф.Попов (53) 621.314.58 (088.8) (56) Авторское свидетельство СССР

В 797030, кл. Н 02 И 7/537, 1981.

Авторское свидетельство СССР № 997209, кл. Н 02 М 7/537, 1982. (54) ПОЛУИОСТОВОЙ ТРАНЗИСТОРНЫЙ

ИНВЕРТОР (57) Изобретение относится к электротехнике и м.б. использовано при проектировании вторичных источников питания. Цель — повышение КПД и надежности путем уменьшения потерь и пиковой мощности при переключе-нии силовых транзисторов. Устр-во выполнено rо полумостовой схеме на силовых транзисторах 5, 6 и емкостном делителе напряжения на конденсаторах 7, 8. В выходную цепь включен трансформатор 16 тока. Синусоидальные напряжения с выхода задающего генератора 1 через обмотки 3,4 управляющего трансформатора 2 подаются на входы силовых транзисторов

5, 6. Приотпирание одного из силовых транзисторов 5 или 6 вызывает протекание тока в обмотке трансформатора тока 16 и нагрузке 24. Импульс со вторичной обмотки 17 трансформатора тока поступает на базу этого же силового транзистора 5 или 6, ускоряя его отпирание.2 ил.

1451824

Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания и автоматики для преобразования постоянного напряжения в переменное.

Цель изобретения — повышение КПД и надежности путем уменьшения потерь и пиковой мощности при переключении силовых транзисторов. 10

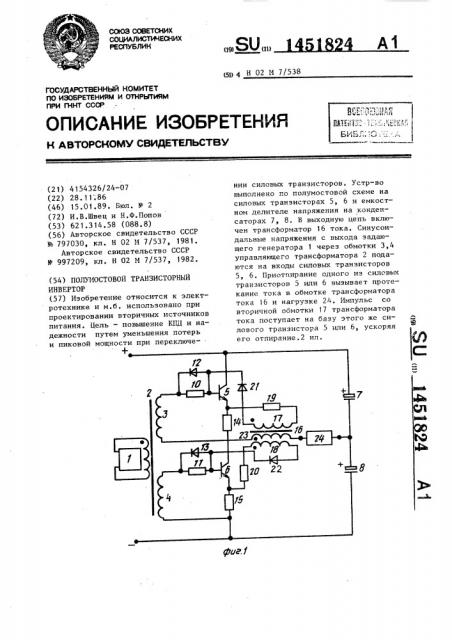

На фиг.1 изображена схема предложенного инвертора;. на фиг.2 — временные диаграммы токов и напряжений.

Инвертор (фиг. 1) содержит задающий генератор 1 синусоидального на пряжения, управляющий трансформатор

2 с вторичными обмотками 3 и 4, силовые транзисторы 5, 6, емкостной делитель напряжения на конденсаторах 2р

7, 8. В цепь базы включены резисторы

I0 и 11 с параллельно включенными диодами 12 и 13, а в цепь эмиттера— резисторы 14, 15. В выходную цепь инвертора включен трансформатор 16 то. — 25 ка с вторичными обмотками 17 и 18, подключенными соответственно через резисторы !9 и 20 к эмиттерам транзисторов 5 и 6, а через диоды 21 и 22 — к базам тех же транзисто- 30 ров, и первичной обмоткой 23,включенной последовательно с нагруз- кой. 24.

Полумостовой транзисторный инвертор работает следующим образом.

Синусоидальные напряжения с выхода задающего генератора 1 (фиг,2а) через обмотки 3, 4 управляющего трансформатора 2 и через резисторы

10, 11 подаются на база-эмиттерные переходы транзисторов 5, 6. Приотпирание одного из транзисторов, например 5, вызывает протекание тока в обмотке 23 трансформатора 16 и нагрузке 24.

Импульс с вторичной обмотки 17 трансформатора тока (фиг. 2б) через диод 21 поступает на базу этого же транзистора, ускоряя его отпирание.

Одновременно этот же импульс через

50 диод 12 поступает на обмотку 3 трансформатора 2 и через обмотку 4 в противоположной полярности подается на базу транзистора 6, ускоряя его запирание. Форма эмиттерного тока транзистора показана на фиг. 2в, а напряжение на нагрузке имеет форму, показанную на фиг.2ã.

Использование синусоидального управляющего сигнала позволяет производить переключение транзисторов из открытого состояния в закрытое и наоборот при малых токах коллектора, а применение трансформатора тока, включенного последовательно с нагрузкой, позволяет ускорить эти процессы, формирует безопасную траекторию переключения транзисторов и исключает сквозные токи, что повышает надежность работы преобразователя.

Формула изобретения

Полумостовой транзисторный инвертор, содержащий задающий генератор синусоидального напряжения, управляющий трансформатор, каждая вторичная обмотка которого через первый резистор подключена к входу соответствующего силового транзистора, в цепь эмиттера которого включен второй резистор, о т л и ч а ю щ и йс я тем, что, с целью повышения КПД и надежности путем уменьшения потерь и пиковой мощности при переключении силовых транзисторов, введен трансформатор тока, первичная обмотка которого включена последовательно в выходную цепь инвертора, а каждая вторичная обмотка через введенную цепочку из последовательно соединенных третьего резистора и первого диода включена между базой и эмиттером соответствующего силового транзистора, причем каждый первый резистор шунтирован вторым диодом, включенным встречно по отношению проводимости входной цепи силового транзистора, а выход задающего генератора синусоидального напряжения соединен непосредственно с первичной обмоткой управляющего трансформатора.
