Класс 17f 2ог, 1 71 5о6

Ло 1 45249

СССР

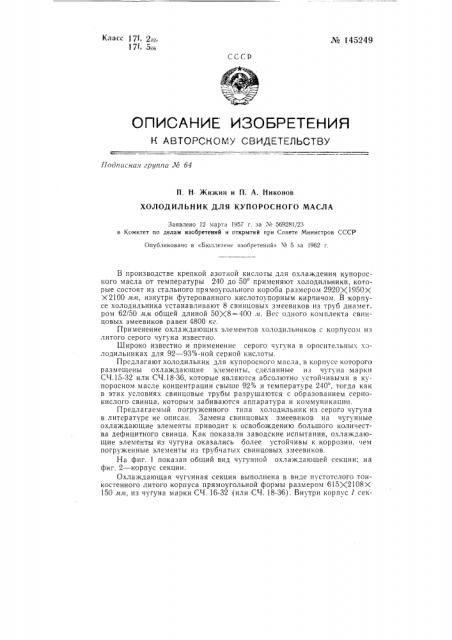

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Лодипснст груп)гп № 64

П. Н Жижин и П. А. Никонов

ХОЛОДИЛЬНИК ДЛЯ КУПОРОСНОГО МАСЛА

Заявлено )2 марта 1957 г. за М 56928!/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» % 5 за 1962 г.

В производстве крепкой азотной кислоты для охлаждения купоросного масла от температуры 240 до 50 применяют холодилыники, которые состоят из стального прямоугольного короба размером 2920)(1950Х

Х2100 м и, изнутри футерованного кислотоупорным кирпичом, В корпусе холодильника устанавливают 8 свинцовых змеевиков из труб диамет ром 62/50 мм общей длиной 50+8=400 .и. Вес одного комплекта свинцовых змеевиков равен 4800 кг.

Применение охлаждающих элементов холодильников с корпусом из литого серого чугуна известно.

Широко известно и применение серого чугуна в оросительных холодильниках для 92 — 93 /О-ной серной кислоты.

Предлагают холодильник для купоросного масла, в корпусе которого размещены охлаждающие элементы, сделанные из чугуна марки

СЧ.15-32 или СЧ.18-36, которые являются абсолютно устойчивыми в купоросном масле концентрации свыше 9270 и температуре 240, тогда как в этих условиях свинцовые трубы разрушаются с образованием сернокислого свинца, которым забиваются аппаратура и коммуникации.

Предлагаемый погруженного типа холодильник из серого чугуна в литературе не описан. Замена свинцовых змеевиков на чугунные охлаждающие элементы приводит к освобождению большого количества дефицитного свинца. Как показали заводские испытания, охлаждающие элементы из чугуна оказались более устойчивы к коррозии, чем погруженные элементы из трубчатых свинцовых змеевиков.

На фиг. 1 показан общий вид чугунной охлаждающей секции; на фиг, 2 — корпус секции.

Охлаждающая чугунная секция выполнена в виде пустотелого тонкостенного литого корпуса прямоугольной формы размером 615)(2108Х

150 м,и, из чугуна марки СЧ. 16-32 (или СЧ. 18-36). Внутри корпус 1 сек¹ 145249 ции имеет пять перегородок 2 для придания зигзагообразного движения воде. Внутри отсеков, образуемых стенками корпуса 1 и перегородками 2, для увеличения скорости движения воды, устанавливают заглушаемые с обеих сторон куски труб 4 диаметром 57+3,5 мм (бывшие в употреблении). Корпус 1 секции закрывают крышкой 8, которая имеет два чугунных патрубка 5 для присоединения ввода и вывода воды и рым б для строповки секции при ее перемещениях. Крышку 3 устанавливают на корпус 1 секции на паранитовой прокладке 7н крепят десятью шпильками диаметром М16. В днище корпуса 1 секции ввертывают шесть чугунных пробок 8. Резьбу пробок и паранитовые прокладки 9 смазывают перед установкой свинцовым суриком. Для развития охлаждающей поверхности боковые стенки корпуса 1 секции выполняют волнообразными. Поверхность охлаждения секции равна 3,38 мт .

Предлагаемые чугунные охлаждающие секции обеспечивают охлаждение купоросного масла от температуры 240 до 40 — 50, Холодильник состоит из 24 секций.

Предлагаемый холодильник для купоросного масла рекомендуется к внедрению.

Предмет изобретения

Холодильник для купоросного масла, включающий корпус, внутри которого размещены охлаждающие элементы, отличающийся тем, что, с целью улучшения теплообмена и увеличения интенсивности циркуляции охлаждающей жидкости в его корпусе, охлаждающие элементы установлены и выполнены в виде продольных чугунных секций, каждая из которых имеет крышку со штуцерами для ввода и вывода охлаждающей жидкости, волнообразные стенки и разделяющие внутри на отсеки перегородки, кромки которых в порядке чередования не дохо.дят или до днища, или до крьнпки, и в отсеках установлены стаканы для охлаждаемой жидкости, № 145249

Gcezo fS гнезд И/6 ОСТ32

H-Я

Фиг 2
