Троакар

Троакар

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, в частности к изготовлению венозного катетера. С целью исключения возможности возникновения воздушной эмболии элемент для прекращения поступления воздуха выполнен в виде закрепленных на стенке расширенной части канюли 1 эластичных сегментообразных полых пленок 4, сегментные поверхности которых обрашены одна к другой и размешены с возможностью контактирования между собой для перекрытия полой трубки 2 канюли 1. Каждая из пленок 4 имеет отверстие 5 для связи их полостей 6 с атмосферой . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 511 4 А 61 В 17/34 в„-,.г --."

) .„,...

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4183768/28-14 (22) 30.01.87 (46) 23.01.89. Бюл. № 3 (71) Всесоюзный научно-исследовательский институт медицинских полимеров и Онкологический научный центр АМН СССР (72) P. А. Шекоян, А. С. Морозов, А. В. Суджян и H. Б. Розанова (53) 615.472 (088.8) (56) Авторское свидетельство СССР № 131027, кл. А 61 В 17/34, 1959.

„„Я0„„1452518 д1 (54) ТРОАКАР (57) Изобретение относится к медицинской технике, в частности к изготовлению венозного катетера. С целью исключения возможности возникновения воздушной эмболии эле мент для прекращения поступления воздуха выполнен в виде закрепленных на стенке расширенной части канюли 1 эластичных сегментообразных полых пленок 4, сегментные поверхности которых обращены одна к другой и размещены с возможностью контактирования между собой для перекрытия полой трубки 2 канюли 1. Каждая из пленок 4 имеет отверстие 5 для связи их полостей 6 с атмосферой. 2 ил.

1452518

Формула изобретения (о«тiliiIII с.l. 3. Николаева

Рслак Ii>ji Н .. I аза рснко тt xf)«;I 11. В 1и v Корректор Г Решетник

Заказ 7107, I Ти1и к (i.f 1 Полписное

ВН11!1111! 1 осударственного кони: га (..(ХI ....-.сдам изобретений и открытий

I 13035, Москва. Ж 13, I а1 ии кая наб., д. 4(5

11роизво и твенно-полиграфии<скос I !илириягиг . Угкгород, 1.я. Проектная. 4

Изобретение относится к медицинской технике, в частности к изделиям служб крови и парентерального питания.

Пель изобретения — исключение воздуш ной эмболии. 5

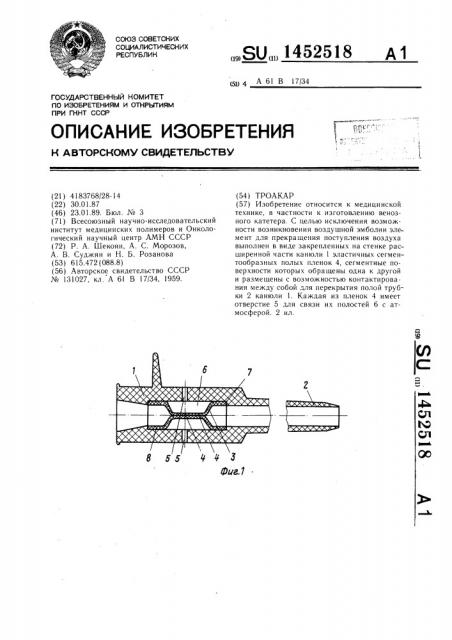

Ны фиг. 1 изображен троакар, общий ид, в разрезе; на фиг. 2 -- TO же, в рабо1(ем положении.

Троакар содержит соединенные между обой канюл(о и полую трубку 2. Внутри асширенной части канюли 1 размещен клаан 3 для прекращения поступления возду1(а, выполненный в виде закрепленных на тенке расширенной части канюли 1 эласичных сегментообразных упругих пленок 4, егментные поверхности которых обращены 15 дна к другой и размещены с возможностью онтактировать между собой для перекрытия анапы канюли 1. Последняя имеет отверс! ия 5 для связи (юлостсй 6 с атмосферой.

Троыкыр содержит стилет 7 с канюлей 8 и пробиркой ().

В качестве»aT<ðèàëà пленок 4 исполь,3óf<п, например, силикон.

Тpo2h

l3 ((ычасле ((рокалывают стилетом 7 ткани 2, и пспу больного, после чего вводят в просвет

;вены трубк 2.

По мере извлечения стилеты из троакара сегментообрызные поверхности пленки 4 смыкаются, перекрывая доступ воздуха в просвет катетера и вены. Затем троакар соединяется с устройством переливания или шприцом (не показано) с последующей подачей необходимых растворов в вену (кровь, препараты для парентерального питания) .

В случае самопроизвольного отсоединения рабочей части системы от канюли 1 эластичные сегментообразные оболочки 4 за счет разницы давления между окружающей средой и давлением в вене и посредством поступления воздуха через отверстия 5 автоматически без вмешательства медицинского персонала смыкаются и герметично перекрывают канал канюли 1, предотвращая тем самым поступление воздуха в вену (предотвращается воздушная эмболия) .

Троакар, содержащий полую трубку и канюлю, отличающийся тем, что, с целью исключения воздушной эмболии, на боковых поверхностях канюли выполнены сквозные отверстия, а троакар снабжен клапаном, выполненным в виде двух упругих пленок с параллельно размещенными контактирующими поверхностями, расположенными в полости канюли напротив отверстий, при этом каждая пленка прикреплена своими краями к внутренней стенке, канюли.
