Реферат



Изобретеш е птносится к спортивным тренажерам и позволяет повысить эффективность тренировки; Тренажер состоит из ряда секций В с подвижными балками 6 ,, установленными в различных плоскостях относительно друг друга и под различным углом.Маршрут передвижения спортсмена пересекают вертикальные плоскости балок. Подвижные балки могут быть выполнены в виде металлических обойм, заполненных камняьш. I з.п. ф-лы 5 ил.

СВОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (511 4 А 63 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTQPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4033719/28-12 (22) 11.03,86 (46) 23.01.89. Бюл. М 3 (75) В.Я.Яценко и В.И.Шардин (53) 685.648(088.8) (56) Воловник П. Спорткомплекс "Flaдежда" . — М.: Молодая гвардия, 1983, с. 75. (54) УСТРОЙСТВО ДПЯ ТРЕНИРОВКИ АД1ПИНИСТОВ (57) Изобретение относится к спортивным тренажерам и позволяет повысить эффективность тренировки. Тренажер состоит иэ ряда секций 8 с подвижными балками 6, установленными в различных плоскостях относительно друг друга и под различным углом.Napнрут передвижения спортсмена пересекают вертикальные плоскости балок.

Подвижные балки могут быть выполнены в виде металлических обойм, заполненных камнями. 1 з.п. ф-лы, 5 ил.. 1452529

Изобретение относится к спортивйым тренажерам, используемым для

| развития вестибулярного аппарата, 1чышечного чувства, ловкости координации движений, умения владеть своим телом, сосредоточенности спортсменов, имеющих важное значение в различных видах спорта, в частности в альпинизме, а также для повышения 1р качественного уровня физической подотовки военнослужащих Советской Ар-. ии в качестве элемента полосы препятствий.

Целью изобретения является повы-! шение эффективности тренировки.

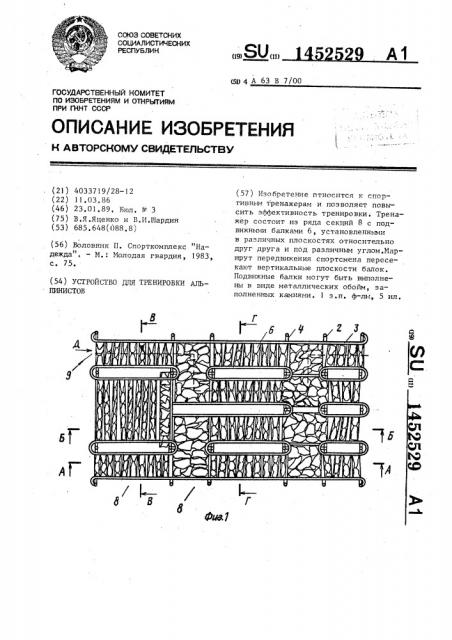

На фиг. 1 изображено устройство, вид сверху, на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1; на фиг. 5 — разрез Г-Г на фиг. 1.

Устройство содержит вертикальные

,опоры в виде рам 1 с трубчатыми стой ками 2 и горизонтальными трубами 3, 25

1 имеющими консольные участки 4, К трубам при помощи тросов 5 подвешены ! ,подвижные опорные элементы для ног в виде балок 6, Балки могут быть выполнены в виде металлических обойм, за- 3р полненных камнями, в виде бревен или металлических балок различного вида и размеров. Балки подвешены со смещением относительно друг друга в горизонтальном и вертикальном направлениях и могут быть закреплены на качающихся опорах 7 (фиг. 2 и 4),что увеличивает степень их подвижности и соответственно тренирующий эффект.

Опорные элементы для нОг (балки) ус 4р тановлены секциями 8 в продольном

Направлении и секцимй 9 в поперечном направлении устройства. Дпя перехо= да спортсмена с маршрута на маршрут могут быть устанОвлены участки В Ви 45 де вертикапьных стенок 10, выполненньи из металлических обойм, заполненных камнями, или иэ природных камней.

Пользуются устройством следующим образом.

Устройство позволяет осуществлять движение спортсмена в различных направлениях поперечных и продольных, их комбинациях через вертикальные плоскости балок, проходящие через точ. ки крепления к тросам и центр тяжести балок. В качестве примера можно представить один из возможных маршрутов передвижения спортсменов по стрелке Д, отмеченного пунктиром на чертеже фиг. 1.

При движении по маршруту спортсмен последовательно переходит по подвижным балкам, расположенным на различной высоте, под различными углами друг к другу и занимает разнообразное положение в пространстве. При этом спортсмен подвергается ряду различных случайных, непрогнозируемых факторов воздействия, имитирующих каскад стрессовых ситуаций потери равновесия вследствие эффекта качания балки, а также от того, что спортсмен, установив равновесие в плоскости рав" новесия на данной балке должен перейти на следующую, имеющую вследствие своего пространственного положения, отличного от положения предыдущей балки, комплекс факторов воздействия на спортсмена, так же отличающийся от того комплекса, который возникал на предыдущей балке; от того, что опорная поверхность балки имитирует естественные условия.

Такое расположение балок дает возможность передвижения в пространстве, не ограниченном одной плоскостью, что в свою очередь обуславливает наличие в тренажере дпя развития . равновесия большого разнообразия маршрутов. Вследствие большого разнообразия факторов, воздействующих на вестибулярный аппарат, отсутствует воэможность выработки стереотипов движения, что позволяет проводить тренировки с максимальной эффективностью в условиях постоянной напряженности психофизического состояния спортсменов.

Вестибулярный аппарат спортсмена во время тренировок, подвергаясь комплексу эмоций, вызванных его психофизическим состоянием, воспринимает неожиданную ситуацию более уверенно, в результате чего у спортсмена повышается уровень координации и способность автоматически реагировать в неожиданных ситуациях, возникающих в релльной жизни.

Формула из обретения

1. Устройство для тренировки альпинистов, содержащее опорные элементы для ног, установленные в ряд между вертикальными опорами поперечно 1452529 к направлению движения спортсмена, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки, опорные элементы для ног подвешены к опорам на гибких тягах со взаимным смещением в вертикальном и горизонтальном направлениях.

2. Устройство по п. I о т л ич а ю щ е е с я тем, что опорные элементы установлены секциями, ими5 тирующими различный характер. местности и размещенными на смежных вертикальных опорах,,при этом часть смежных опор выполнена качающейся.

1452529

Ф

I вс

Со с таэи тель H . .Володина

Редактор Н.Лазаренко Техред Л.Сердюкова Корректор В.Бутяга

Заказ 7110/2 Тираж 372 Подписное е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4
