Виброфрикционный электросепаратор семян

Виброфрикционный электросепаратор семян

Иллюстрации

Показать все

Реферат



Изобретение относится к машинам для очистки и сортирования семян (С) и позволяет повысить эффективность процесса сепарации. Под питателем 1 расположен рабочий орган в виде наклонной пластины (П) 2 с генератором механических колебаний 4. Система электродов (Э) 3 чередующейся полярности установлена поперек направления движения разделяемых семян. Для повышения производительности сепаратор снабжается несколькими параллельно работающими П 2. Под П 2 размещены приемники 5, 6 продуктов разделения. Система Э 3 разделена по направлению движения семян на две зоны 7, 8 с различным расстоянием между Э 3. Питатель 1 установлен над границей раздела Э 3 на зоны 7, 8. Расстояние между Э 3 в зону 8 выше питателя 1 больше расстояния между Э 3 в зоне 7 ниже питателя 1. Частицы исходного материала подаются на П 2 и движутся по разным траекториям за счет колебания П 2 генератором 4. Вверх транспортируются в приемник 6 щуплые недоразвитые семена. Вниз в приемник 5 скатываются гладкие и округлые, здоровые семена. 2 ил. (Р (Л

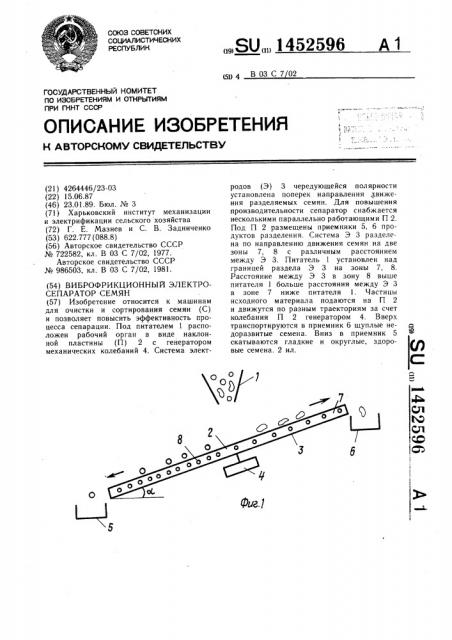

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g4 ВОЗС702

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

r г сиг.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ ГКНТ СССР (21) 4264446/23-03 (22) 15.06.87 (46) 23.01.89. Бюл. № 3 (71) Харьковский институт механизации и электрификации сельского хозяйства (72) Г. Е. Мазнев и С. В. Задниченко (53) 622.777 (088.8) (56) Авторское свидетельство СССР № 722582, кл. В 03 С 7/02, 1977.

Авторское свидетельство СССР № 986503, кл. В 03 С 7/02, 1981. (54) ВИБРОФРИКЦИОННЫ1 1 ЭЛЕКТРОСЕПАРАТОР СЕМЯН (57) Изобретение относится к машинам для очистки и сортирования семян (С) и позволяет повысить эффективность процесса сепарации. Под питателем 1 расположен рабочий орган в виде наклонной пластины (П) 2 с генератором механических колебаний 4. Система элект„„Я0„„1452596 A 1 родов (Э) 3 чередующейся полярности установлена поперек направления движения разделяемых семян. Для повышения производительности сепаратор снабжается несколькими параллельно работающими П 2.

Под П 2 размещены приемники 5, 6 продуктов разделения. Система Э 3 разделена по направлению движения семян на две зоны 7, 8 с различным расстоянием между Э 3. Питатель 1 установлен над границей раздела Э 3 на зоны 7, 8.

Расстояние между Э 3 в зону 8 выше питателя 1 больше расстояния между Э 3 в зоне 7 ниже питателя 1. Частицы исходного материала подаются на П 2 и движутся по разным траекториям за счет колебания П 2 генератором 4. Вверх транспортируются в приемник 6 щуплые недоразвитые семена. Вниз в приемник 5 скатываются гладкие и округлые, здоровые семена. 2 ил.

4ь

С ©

СЛ

Jc7. !

1 !

1452596

Изобретение относится к машинам для очистки и сортирования семян сельскохо-! зяйственных культур преимущественно овощ. ных, лубяных, лекарственных, эфиромас личных, цветочных растений, а также может быть использовано в селекции, семеноводстве и сортоиспытании сельскохозяйст, венных культур.

Цель изобретения — повышение эффективности процесса сепарации за счет уси ления дифференцированного воздействия электрического поля на разделяемые фракции семян.

На фиг. 1 изображен сепаратор, вид сбоку; на фиг. 2 — схема расположения электродов.

Сепаратор включает питатель 1, рабочий орган в виде наклонной пластины 2, систему электродов 3 чередующейся полярности, установленных поперек направления движения разделяемых семян, генератор 4 механических колебаний и приемники 5 и, 6 продуктов разделения. Система электродов 3 разделена по направлению двиl жения семян на две зоны 7 и 8 с различным расстоянием между электродами, а питатель 1 установлен над границей раздела электродов 3 на зоны

7 и 8. Расстояние между элекродами 3, расположенными в зоне 8 выше питателя 1, больше, чем расстояние между элекродами 3, расположенными в зоне 7 ниже питателя.

Для повышения производительности се паратор может быть снабжен не одной сепарирующей пластиной, а несколькими параллельно работающими пластинами. При этом питатель обеспечивает подачу исходного материала на каждую сепарирующую поверхность в отдельности (не показано).

Сепаратор работает следующим образом.

Частицы исходного материала подак>тся на рабочую фрикционную поверхность 2, 2 приводимую в колебательное движение генератором 4 (вибратором или кривошипношатунным механизмом) и движутся по траекториям, характер которых зависит от свойств самих частиц: коэффициента трения, способности к перекатыванию и диэлектрической проницаемости. Вверх транспортируются в приемник 6 щуплые недоразвитые семена, а вниз в приемник 5 скатываются гладкие и округлые (здоро10 вые полноценные) семена.

Щуплые семена сильнее, чем округлые притягиваются электрическим полем и поэтому увеличивается различие в силах трения, действующих на семена. Под влиянием вибраций щуплые семена обладают большей способностью транспортироваться вверх по наклонной плоскости, чем гладкие.

Формула изобретения

Виброфрикционный электросепаратор семян, включающий питатель, рабочий орган в виде наклонной пластины, системы электродов чередующейся полярности, установленных поперек направления движения разделяемых семян, генератор механических колебаний и приемники продуктов разделения, отличающийся тем, что, с целью повышения эффективности процесса сепарации за счет усиления дифференцированного воздействия электрического поля на разделяемые фракции семян, система электродов разделена по направлению движения семян на две зоны с различным расстоянием между элекродами, а питатель ус35 тановлен над границей раздела элекродов на зоны, при этом расстояние между электродами, расположенными в зоне выше питателя, больше, чем расстояние между электродами, расположенными в зоне ниже и итател я.
