Реферат



Класс 2)а4, «/5

Ло 145263

СССР

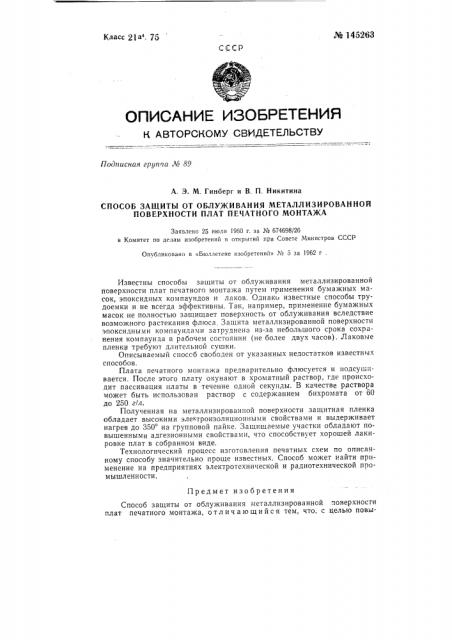

0ПИСАНИЕ ИЗОЬРКТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Подггисная грг/гггга Ла 89

А. Э. М. Гинберг и В. П. Никитина

СПОСОБ ЗАЩИТЫ ОТ ОБЛУЖИВАНИЯ МЕТАЛЛИЗИРОВАННОЙ

ПОВЕРХНОСТИ ПЛАТ ПЕЧАТНОГО МОНТАЖА

Заявлено 26 июля 1960 r. за М 674698/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в Бюллетене изобретений» No 6 за 1962 r

Предмет изобретения

Способ защиты от облуживания металлизированной човерхности плат печатного монтажа, отличающийся тем, что, с целью повыИзвестны способы защиты от облуживания металлизированной поверхности плат печатного монтажа путем применения бумажных масок, эпоксидных компаундов и лаков. Однако известные способы трудоемки и не всегда эффективны, Так, например, применение бумажных масок не полностью защищает поверхность от облуживания вследствие возможного растекания флюса, Защита металлизированной поверхности эпоксидными компаундами затоуднена из-за небольшого срока сохранения компаунда в рабочем состоянии (не более двух часов). Лаковые пленки требуют длительной сушки.

Описываемый споссб свободен от указанных недостатков известных способов.

Плата печатного монтажа предварительно флюсуется и подсушивается. После этого плату окунают в хроматный раствор, где происходит пассивация платы в течение одной секунды. В качестве раствора может быть использован раствор с содержанием бихромата от 60 до 250 а/л.

Полученная на металлизированной поверхности защитная пленка обладает высокими электроизоляционными свойствами и выдерживает нагрев до 350 на групповой пайке. Защищаемые участки обладают повышенными адгезионными свойствами, что способствует хорошей лакировке плат в собранном виде.

Технологический процесс изготовления печатных схем по описачному способу значительно проще известных. Способ может найти применение на предприятиях электротехнической и радиотехнической промышленности.

Ьо 1452бЗ

Редактор Н. С. Кутафина Техред А. А. Кудрявицкая Корректор В. Андрианова

Формат бум 70)(108 /1а

Тираж 760

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,18 изд л.

Цена 4 коп

Поди к печ. 5.11-62 г

Зак. 751

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. щения коррозионной стойкости, упрощения технологического процесса изготовления печатных схем и повышения адгезионных свойств защищаемых участков, эти участки обрабатывают растворами бихромата до получения на поверхности этих участков поверхностной химической пленки.
