Цель изобретения — повышение эффективности работы устройства.

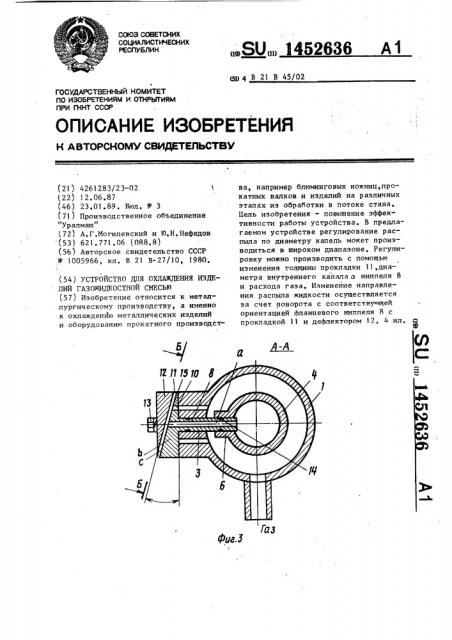

На фиг.1 изображено устройство для охлаждения изделий газо>кидкостной смесью, общий вид; на фиг, 2 — то же, план; на фиг. 3 — разрез А-А на ! фиг.!; на фиг, 4 — разрез Б-Б на

1 фиг.3.

Устройство для охлаждения изделий газожидкостной смесью содержит корпус

1 с подводящими патрубками 2 для газа (воздуха) и рядом выходных отверс-2р

1 тий 3. В корпусе 1 расположена продольная труба 4 с подводами 5 жидкости (воды) и рядом выходных отверстий 6, расположенных соосно отверстиям 3 корпуса 1, а также форсунки 7. 25

Каждая форсунка 7 выпопнена н виде ! фланцевого ниппеля 8 с внутренним ка1 налом, вставленного в соосные выходные отверстия 3 корпуса 1 и выходные отверстия 6 внутренней трубы 4, при этом н корпусе под фланцем b ниппеля 8 выполнены дополнительные от1 верстия 9, расположенные по окружности, концентричной выходному отверстию (3, а фланец Ь ниппеля Я выполнен со скошенной под углом о наружной торцовой поверхностью с, отверстием 10, соосним дополнительному отверстию 9 корпуса 1, при этом к скошенному торцу с фланца b через прокладку 11 с

V-образным вырезом присоединен дефлектор 12 с помощью болтов 13. Фланцевый ниппель 8 снабжен уплотнительными кольцами 14 и прокладкой 1 5, Устройство работает следующим образом, Во внутреннюю продольную трубу 4 подается под давлением жидкость (вода), а в корпус 1 подается сжатый газ (воздух). )Кидкость через канал

Д ниппеля Я поступает н зазор,образованный прокладкой 11 с V-образным вырезом и дефлектором 12, туда же а поступает сжатый газ через дополнительное отверстие 9 корпуса 1 и отверстие 10 фланца Ь ниппеля Я. Жидкость дробится на мелкие капли и дефлектор 12 и дополнительно разбивается сжатым газом, обеспечивая мелкодисперсное распыление жидкости. Газожидкостная смесь выходит из зазора и покрывает охлаждаемую поверхность металла (изделия).

Регулирование распыла по диаметру капель н предлагаемом устройстве может производиться в широком диапазоне. Регулировку можно производить с помощью изменения толщины прокладки 11, диаметра внутреннего канала а ниппеля Я и расхода газа. Изменение направления распыпа жидкости осуществляется за счет поворота с соответствующей ориентацией фланцевого ниппеля 8 с прокладкой 11 и дефлектором 12. формул а изобретения

Устройство для охлаждения изделий газожидкостной смесью, содержащее корпус с подводящими патрубками и рядом выходных отверстий, размещенную в корпусе продольную трубу с подводами и рядом выходных отверстий, расположенных соосно с выходными отверстиями корпуса, форсунки, о т л и— ч а ю щ е е с я тем, что, с целью повышения эффективности работы устройства, каждая форсунка выполнена н виде фланцевого ниппеля, вставленного в coocHblp выходные отверстия корпуса и внутренней труби, при этом в корпусе под фланцем ниппеля выполнеHbl дополнительние отверстия, расположенные по окружности, концентричной выходному отверстию, а фланец ниппеля выполнен со скошенной наружной торцовой поверхностью, отверстием, соосным дополнительному отверстию корпуса, и дефлектором, присоединенным к торцу его через прокладку с V-образным вырезом и установленным с воэможностью совместного с ниппелем поворота.
