№ 145272

Класс 21с, 68зв

21с12, 48 ссср

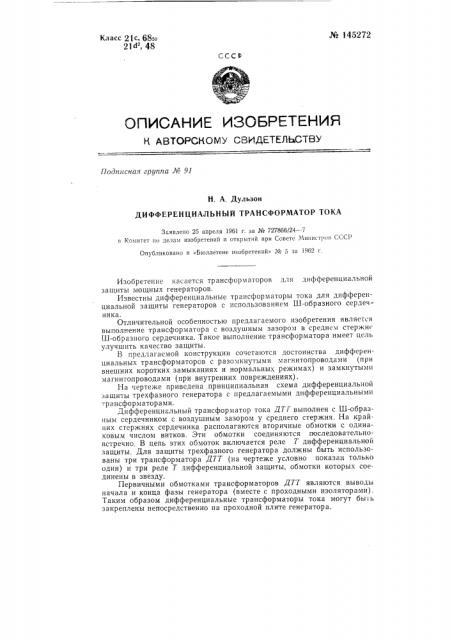

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 91

Н. А. Дульзон

ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР ТОКА

Заявлено 25 апреля 1961 r. за № 727866/24 — 7 в Комитет по делам изобретений и открытий при Совете М1н1петрон CCCI

Опубликовано в «Бюллетене изобретений» ¹ 5 за 1962 г.

Изобретение касается трансформаторов для дифференциальной з а щиты мощных генер аторов.

Известны дифференциальные трансформаторы тока для дифференциальной защиты генераторов с использованием Ш-образного сердечника.

Отличительной особенностью предлагаемого изобретения является выполнение трансформатора с воздушным зазором в среднем стержне

Ш-образного сердечника. Такое выполнение трансформатора имеет цель улучшить качество защиты.

В предлагаемой конструкции сочетаются достоинства дифференциальных трансформаторов с разомкнутыми магнитопроводами (при внешних коротких замыканиях и нормальных режимах) и замкнутыми магнитопроводами (при внутренних повреждениях).

На чертеже приведена принципиальная схема дифференциальной защиты трехфазного генератора с предлагаемыми дифференциальными трансформаторами.

Дифференциальный трансформатор тока ДТТ выполнен с Ш-образным сердечником с воздушным зазором у среднего стержня. На крайних стержнях сердечника располагаются вторичные обмотки с одинаковым числом витков. Эти обмотки соединяются последовательновстречно, В цепь этих обмоток включается реле T дифференциальной защиты, Для защиты трехфазного генератора должны быть использованы три трансформатора ДТТ (на чертеже условно показан только один) и три реле Т дифференциальной защиты, обмотки которых соединены в звезду.

Первичными обмотками трансформаторов ДТТ являются выводы начала и конца фазы генератора (вместе с проходными изоляторами).

Таким образом дифференциальные трансформаторы тока могут бьг1ь закреплены непосредственно на проходной плите генератора. № 145272

При равенстве токов I> начала и Ув конца фазы потоки Ф1 и Ф, будут равны друг другу. Наводимые этими потоками во вторичных обмотках э.д.с. будут также равны. Вследствие этого ток в обмотке реле ?, определяемый разностью этих э.д.с., будет равен нулю при неравенстве токов I. В цепи обмотки реле Т появляется ток, приводящий в ,действие защиту.

Предмет изобретения

Дифференциальный трансформатор тока для дифференциальной защиты генераторов с Ш-образным сердечником, на крайних стержнях которого расположены вторичные обмотки с одинаковым числом витков, включенные последовательно-встречно, а в качестве первичных обмоток служат выводы начала и конца фазы генератора, помещенные в окнах магнитопровода, отличающийся тем, что, с целью улучшения качества защиты при внутренних повреждениях, средний стержень транс форматора выполнен с воздушным зазором.

Составитель В. С. Громов

Редактор М. П. Золотарев Техред Т, П. Курилко Корректор И. А Шпыиева

Поди. к пеп. 20 111-62 т Формат бум. 70Х108 / Объем 0,18 изд, л.

Зак. 2888 Тираж 1050 Цена 4 коп.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
