Устройство для разрушения горных пород

Устройство для разрушения горных пород

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу, а именно к устройствам для разрушения горных пород. Цель изобретения - повышение эффективности разрушения за счет снижения энергозатрат на охлаждение. В корпусе 1 размещены поршень-боек 2 и рабочий инструмент 3, На корпусе -1 размещен насос 17 для подачи охлаждающей жидкости в виде двух изолированных камер с поршнями , связанными между собой штоком. В корпусе 1 и крышке 8 выполнены каналы 12, 13 для охлаждения. Одна из камер имеет выхлопные окна и сообщена через золотник с рабочей камерой 16. Другая камера посредством всасывающего и нагнетательного патрубков (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„;, 452977 (Д1) 4 E 21 С 37/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМЪ СВИДЕТЕЛЬСТВУ раФиалоау иа1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ изОБРетениям и ОТИРцтиям

ПРИ ГКНТ СССР (21) 4251095/23-03 (22) 27, 05. 87 (46) 23.01.89.- Бюл. К 3 (71) Кузнецкий филиал Научно-исследовательского и проектно-конструкторского института по добыче полезных ископаемых открытым способом (72) А.И.Корякин, С,Ф.Дурова и В,Е.Буданов (53) 622.243.94 (088.8) (56) Авторское свидетельство СССР

К 432291, кл. E 21 С 37/14, 1973.

Авторское свидетельство СССР

У 381763, кл. Е 21 C 37/14, 1971. (54) УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ГОРНЫХ

ПОРОД Ь 7 (57) Изобретение относится к горному делу, а именно к устройствам для разрушения горных пород. Цель изобретения — повышение эффективности раз" рушения за счет снижения энергозатрат на охлаждение. В корпусе 1 размещены поршень-боек 2 и рабочий инструмент

3. На корпусе 1 размещен насос 17 для подачи охлаждающей жидкости в ви" де двух изолированных камер с поршнями, связанными между собой штоком.

В корпусе 1 и крышке 8 выполнены каналы 12, 13 для охлаждения. Одна иэ камер имеет выхлопные окна и сообщена через золотник с рабочей камерой

16. Другая камера посредством всасы- с вающего и нагнетательного патрубков

1452977

40 вправо. с клапанами сообщена соответственно с источником охлаждающей жидкости и каналами 12, 13. Продукты сгорания из камеры 18 через клапан 14 проходят золотник 22 в камеру насоса и перемещают поршень, выталкивая охлаждающую жидкость в каналы 12, 13. По мере пеt (Изобретение относится к горному делу, а именно к устройствам для раз-. рушения горных пород.

Целью изобретения является повышение эффективности разрушения эа счет снижения энергозатрат на охлаждение.

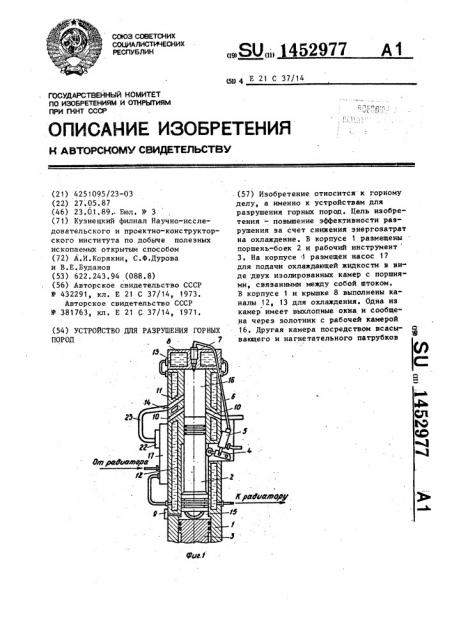

На фиг.1 приведено устройство для разрушения горных пород; на фиг.2насос.

Устройство для разрушения горных пород включает корпус 1, внутри которого расположен поршень-боек 2 и рабочий инструмент 3. Толкатель 4 взаимодействует с плунжерным насосом 5, который при помощи трубопровода 6 соединен с. форсункой 7, установлен ной в крышке 8.

Установка снабжена пусковьм механизмом 9. В корпусе установки имеют ся продувочные 10 и выхлопной 1.1 каналы, а также каналы 12 и. 13 для охлаждения корпуса 1 и крышки 8. Вы- . хлопной канал 11 снабжен клапаном 14.

Корпус 1 имеет буферную 15 и рабо" чую 16 камеры.

Устройство содержит насос 17, корпус которого разделен на камеры 18 и 19. Камера 18 через всасывающий патрубок с клапаном 20 сообщена с источником охлаждающей жидкости (ра диатором), а через нагнетательный патрубок. с клапаном 21 .- с каналами

12 и 13 для охлаждения. Камера. 19 через золотник 22 и. выхлопной канал

11 патрубком 23 соединена с рабочей камерой 16 и имеет нагнетателъные 24 и выхлопные 25 окна. Нагнетательные окна 24 патрубками 26 и 27 соединены с золотником 22. В камере 18 расположен поршень 28, на штоке 29 которого установлены поршни 30 и 31, на. ходящиеся в камере 19. ремещения поршня золотник 22 переключается, а поршень- перемещается в другую сторону, что обеспечивает всасывание охлажцающей жидкости из системы охлаждения, Затем цикл работы насоса повторяется. 2 нл .

Устройство работает следующим образом.

При помощи пускового механизма в буферную камеру 15 .под давлением подается воздух, который, действуя на поршень-боек 2, перемещает его вверх, сжимая при этом воздух в рабочей камере 16. Уступом, расположенным на поршне-бойке, приводится

1О в действие толкатель 4 -плунжерного топливного насоса 5, который о трубопроводу 6 впрыскивает топливо в камеру сгорания. Поршень-боек 2, продолжая перемещаться вверх, сжимает

15 воздух в рабочей камере 16 до давления, необходимого для воспламенения тбплива. Вследствие высокой степени сжатия температура воздуха в конце сжатия значительно превышает темпера20 туру самовоспламенения, поэтому. впрыснутое в камеру сгорания в конце, сжатия топливо воспламеняется и начинает гореть.

Расширяющиеся продукты сгорания перемещают поршень-боек 2 вниз. Двигаясь вниз, поршень-боек 2. открывает выхлопной канал 11 и газы, открывая клапан 14, по патрубку 23 проходят

30 через золотник 22, патрубок 26 и нагнетательное окно.24 в камеру 19 на-. соса 17 и перемещают поршень 30 вправо. При . перемещении поршня 30 перемещается поршень 28, выталкивая ох35 лаждающую жидкость через нагнетатель» ный клапан 21 в каналы 12 и 13 охлаждения. корпуса и крышки. По мере передвижения поршня 30 вправо происходит открывание выхлопных окон 25 и переключение золотника 22. Выхлопные газы подаются по патрубку 27 и воздей-, ствуют на поршень 31, перемещая его

1452977

В дальнейшем цикл повторяется в той же последовательности, но без участия пускового механизма 9.

При этом из левой части камеры

19 воздух и отработавшие газы через выхлопное окно 25 выталкиваются в атмосферу. При перемещении поршня

31 влево он штоком 29 перемещает поршень 28 влево и происходит всасывание охлаждающей жидкости в камеру

18 через всасывающий клапан 20 из системы охлаждения от радиатора.

Формула изобретения При опускании поршня-бойка 2 открываются продувочные окна 10 и происходит проветривание рабочей камеры 16. Двигаясь вниз, поршень-боек 2 сжимает часть воздуха в буферной ка мере 15 до давления, необходимого для возврата поршня-бойка 2 в крайнее верхнее положение, наносит удар по рабочему инструменту 3, в результате чего он, перемещаясь, разрушает горный массив.

Составитель С.Робатень

Редактор С.Пекарь Техред Л.Олийнык Корректор Л.Пилипенко

Заказ 7145/24 Тираж 449 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

После удара сжатый воздух в буферной камере 15 перемещает поршень-бо- 26 ек 2 вверх, сжимая при этом воздух в рабочей камере t6 обеспечивая тем самым необходимую степень сжатия воздуха в камере сгорания, Устройство для разрушения горных пород, содержащее корпус с крышкой, поршень-боек, рабочую и буферную камеры, продувочный и выхлопной каналы, отличающееся тем, что, с целью повышения эффективности разрушения за счет снижения энергозатрат на охлаждение, оно снабжено насосом для подачи охлаждающей жидкости, причем последний выполнен в виде двух изолированных камер с поршнями, связанными между собой штоком, а в корпусе и крышке выполнены каналы для охлаждения, при этом одна из камер насоса имеет выхлопные окна и сообщена через золотник с рабочей камерой, а другая посредством всасывающего и нагнетательного патрубков с клапанами сообщена соответственно с источником охлаждающей жидкости и каналами для охлаждения корпуса и крышки.
