Изобретение относится к энергетическому машиностроению и позволяет снизить гидравлическое сопротивление глушителя. Воздушньш поток проходит между пластинами 3, обтекая их по выпуклой стороне лопаток 6. Благодаря изогнутой в продольном направлении форме лопаток и установке их выпуклой частью в сторону, противоположную фланцу 2, уменьшается коэффициент местного сопротивления потоку и соответственно уменьшается гидравлическое сопротивление глушителя. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1453055 A 2

15Р 4 F 01 N 1 00

"1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.с

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 992763 (2 1) 4238708/25-06 (22) 30.04.87 (46) 23.01.89. Бюл. № 3 (71) Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова (72) Ф. Е. Григорьян, Г. П. Калугин и Е. И. Михайлов (53) 621.758.34 (088.8) (56) Авторское свидетельство СССР № 992763, кл. F 01 N 1/00, 1980. (54) ГЛУШИТЕЛЬ ШУМА (57) Изобретение относится к энергетическому машиностроению и позволяет снизить гидравлическое сопротивление глушителя.

Воздушный поток проходит между пластинами 3, обтекая их по выпуклой стороне лопаток 6. Благодаря изогнутой в продольном направлении форме лопаток и установке их выпуклой частью в сторону, противоположную фланцу 2, уменьшается коэффициент местного сопротивления потоку и соответственно уменьшается гидравлическое сопротивление глушителя. 2 ил.

1453055

Формула изобретения

Составитель B. Славников

Редактор А. Шандор Текред И. Верес Корректор Л. Пилипенко

Заказ 7150/28 Тираж 456 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1133035, Москва, Ж- — 35, Раушская наб., д. 4/5

Производственно-полиграфическое ппедприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроен1ию, а именно к глушителям шума, преимущественно воздухозаборных трактов энергоустановок и является усовершенствованием глушителя шума по авт. св. № 992763.

Целью изобретения является снижение гйдравлического сопротивления глушителя.

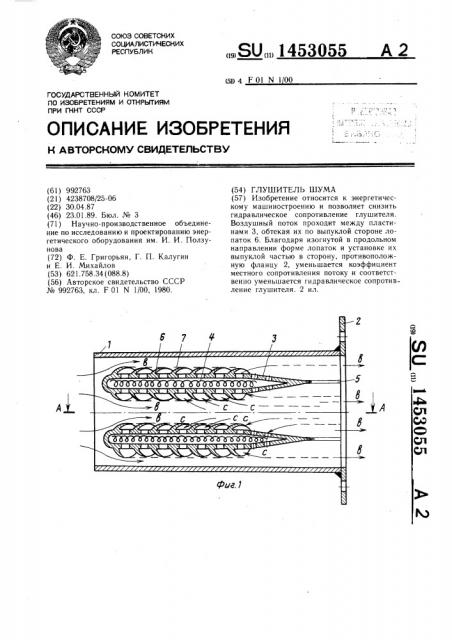

На фиг, 1 представлен глушитель шума, одольное сечение; на фиг. 2 — разрез А— на фиг. 1.

Глушитель шума содержит корпус 1 с ланцем 2 для крепления к энергетической

) тановке. В корпусе 1 размещены параллельно к его оси перфорированные полые мет ллические пластины 3 переменного сече-! ,ия, заполненные звукопоглощающим материалом 4. Пластины 3 обращены острием к ланцу 2 и соединены с последним при поощи соединительной перемычки 5. Каждая ластина 3 снабжена выступающими кривоинейными изогнутыми лопатками 6, отогутые вершины которых обращены к острию ластины 3, причем изогнутые в продольном направлении лопатки 6 установлены выпукfilo H частью в сторону, противоположную

1 фланцу 2. Лопатки 6 каждой пластины 3 обтянуты акустически прозрачной тканью 7.

Глушитель шума работает следующим образом.

При работе энергетической установки воздух во всасывающем тракте проходит со скоростью 6 между пластинами 3, обтекая их по выпуклой стороне лопаток 6. Благодаря изогнутой форме в продольном направлении лопаток 6, установленных выпуклой частью в сторону, противоположную фланцу

2, уменьшается коэффициент местного сопротивления потоку воздуха и соответственно гидравлическое сопротивление глушителя шума, что обеспечивает снижение расхода энергии на забор воздуха в энергоустановку.

Глушитель шума по авт. св. № 992763, отличающийся тем, что, с целью снижения гидравлического сопротивления, лопатки выполнены изогнутыми в продольном направлении корпуса и установлены выпуклой частью в сторону, противоположную фланцу.
