Устройство для гашения крутильных колебаний

Устройство для гашения крутильных колебаний

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в приводах машин. Целью изобретения является повышение эффективности гашения крутильных колебаний. Для этого силовой пружинный механизм 5, связывающий ведомый диск в виде звездочки 4 с маховиком 1, имеет линейно-релейную характеристику. Эта характеристика обеспечивается за счет закручивания торсиона 7 и позврляет обеспечить смеш.еиие фазы крутильных колебаний на 180° на критических резонансных режимах и эффективное прохождение двигателем резонансных зон, а также смеш,ение резонанса в область более высоких частот, что служит снижению крутильных колебаний двигателя . 3 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ю 4 F 16 F 15/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ фиг.7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4287096/25-28 (22) 20.07.87 (46) 23.01.89. Бюл. № 3 (71) Производственное объединение турбостроения «Ленинградский металлический завод» и Завод-втуз при Производственном объединении турбостроения «Ленинградский металлический завод» (72) А. Е. Кочура, А. И. Дорошенко и Е. Ш. Есыов (53) 621.567.1 (088.8) (56) Авторское свидетельство СССР № 665154, кл. F 16 F 15/30, 1978.

Авторское свидетельство СССР № 892050,,кл. F 16 F !, 30. 1979.

„„SU„„1453100 А 1 (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ КРУТИЛЬНЫХ КОЛЕБАНИЙ (57) Изобретение относится к машиностроению и может быть использовано в приводах машин. Целью изобретения является повышение эффективности гашения крутильных колебаний. Для этого силовой пружинный механизм 5, .связывающий ведомый диск в виде звездочки 4 с маховиком 1, имеет линейно-релейную характеристику. Эта характеристика обеспечивается за счет закручивания торсиона 7 и позволяет обеспечить смешение фазы крутильных колебаний на

180 на критических резонансных режимах и эффективное прохождение двигателем резонансных зон, а также смещение резонанса в область более высоких частот, что служит снижению крутил ьных колебаний двигателя. 3 ил.

14531

Изобретение относится к машиностроению и может быть использовано в приводах машин.

Целью изобретения является повышение эффективности гашения крутильных колебаний за счет того, что пружинный механизм, связывающий ведомый диск с маховиком, имеет линейно-релейную упругую характеристику.

Эта характеристика обеспечивает сме щения фазы колебаний на 180 на критических резонансных режимах и эффективное прохождение двигателем резонансных зон, а также смещение резонанса в область более вы со ки х ч а с тот.

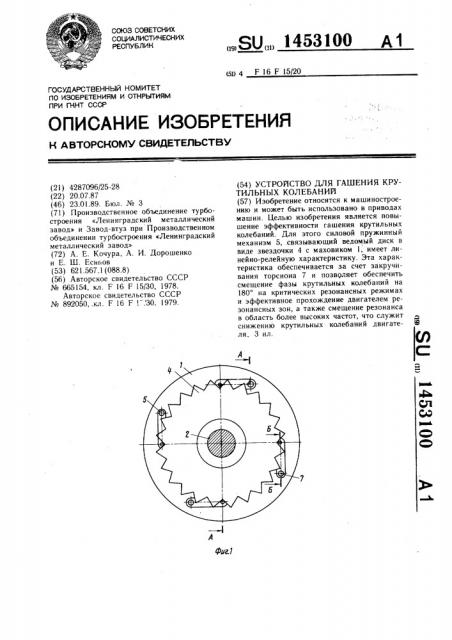

На фиг. 1 изображена конструктивная схема устройства; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Устройство для гашения крутильных колебаний содержит маховик 1, установленный на валу 2 двигателя (не показан)на подшип- 20 никах 3, звездочку 4, жестко закрепленную на валу 2, и силовой пружинный механизм 5.

На периферии маховика 1 выполнены конические посадочные отверстия 6. Пружинный механизм 5 выполнен в виде торсионов 7, 2 установленных с натягом в отверстия 6 маховика 1, и рычагов 8, имеющих пальцы 9.

Одни концы рычагов 8 установлены на тор,сионах 7, а другие — в контакте пальцами 9 с зубьями звездочки 4.

Устройство работает следующим обра- 30, зом. !

При запуске двигателя силовой установки звездочка 4 и маховик 1 начинают вра щатьсяя со скоростью вращения вала 2 двигателя.

При увеличении частоты вращения вала 35 двигателя при переходе зон, соответствующих низким частотам крутильных колебаний, возникают вынужденные колебания, которые характеризуются увеличением частотноамплитудных характеристик, т.е. нарастани- 40 ем вибрации. Под действием маховика 1

2 пальцы 9 силового пружинного механизма 5 поднимаются по поверхности зубьев звездочки 4, при этом через рычаг 8 закручивается торсион 7. Пальцы 9, перейдя через вершину зуба звездочки 4, под действием торсиона 7 силового пружинного механизма 5 опускаются на основание зуба (впадины) звездочки 4. Уменьшение вибрации связано с тем, что конструктивное соединение силового. пружинного механизма 5 со звездочкой 4 имеет линейно-релейную упругую характеристику с моментом переключсния М„и скачкообразным изменением е:, знака. Упругая характеристика способствует созданию силы реакции, приложенной к объекту виброгашения и направленной в сторону, противоположную внешней возбуждающей силе.

Это обеспечивает смещение фазы колебаний на 180 на критических резонансных режимах и эффективное прохождение двигателем резонансных зон, а также смещение резонанса в область более высоких частот, что служит снижению крутильных колебаний при работе двигателя.

Формула изобретения

Устройство для гашения крутильных колебаний, содержащее маховик, устанавливаемый на валу двигателя с возможностью относительного вращения, ведущий диск, жестко закрепляемый на том же валу, и силовой механизм, связывающий диск с маховиком, отличающееся тем, что, с целью повышения эффективнос-.и гашения крутильных колебаний, на периферии торцов маховика выполнены расположенные равномерно по окружности конические посадочные отверстия, ведущий диск выполнен в виде звездочки, а пружинный механизм — в виде торсионов, установленных с натягом в конических посадочных отверстиях, и рычагов, одни концы которых установлены на торсионах, а другие предназначены для контакта с зубьями звездочки.

А-A

Фиг. Г

Б Б

Составитель В. Проценко

Редактор О. Юрковецкая Техред И. Верес Корректор Г. Решетник

Заказ 7155 30 Тираж 721 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! 133035, Москва, Ж вЂ” 35, Раушская наб., д. 1, 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
