№ 145311

Класс ЗОК 302 ссср

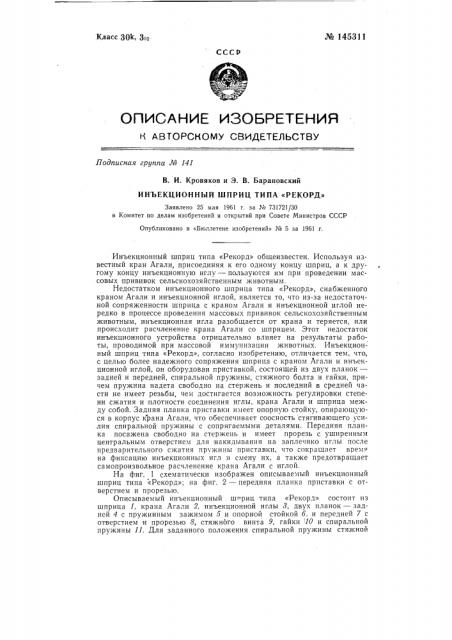

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Подписная группа М 141

В. И. Кровяков и Э. В. Барановский

ИНЪЕКЦИОННЫЙ ШПРИЦ ТИПА «РЕКОРД»

Заявлено 25 мая 1961 г. за № 731721/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 5 за 1961 r.

Инъекционный шприц типа «Рекорд» общеизвестен. Используя известный кран Агали, присоединяя к его одному концу шприц, а к другому концу инъекционную иглу — пользуются им при проведении массовых прививок сельскохозяйственным животным.

Недостатком инъекционного шприца типа «Рекорд», снабженного краном Агали и инъекционной иглой, является то, что из-за недостаточной сопряженности шприца с краном Лгали и инъекционной иглой нередко в процессе проведения массовых прививок сельскохозяйственным животным, инъекционная игла разобщается от крана и теряется, или происходит расчленение крана Агали со шприцем. Этот недостаток инъекционного устройства отрицательно влияет на результаты работы, проводимой при массовой иммунизации животных. Инъекционный шприц типа «Рекорд», согласно изобретению, отличается тем, что, с целью более надежного сопряжения шприца с краном Агали и инъекционной иглой, он оборудован приставкой, состоящей из двух планок— задней и передней, спиральной пружины, стяжного болта и гайки, причем пружина надета свободно на стержень и последний в средней части не имеет резьбы, чем достигается возможность регулировки степени сжатия и плотности соединения иглы, крана Агали и шприца между собой. Задняя планка приставки имеет опорную стойку, опирающуюся в корпус крана Агали, что обеспечивает соосность стягивающего усилия спиральной пружины с сопрягаемыми деталями. Передняя планка посажена свободно на стержень и имеет прорезь с уширенным центральным отверстием для накидывания на заплечико иглы после предварительного сжатия прлкины приставки, что сокращает время на фиксацию инъекционных игл и смену их, а также предотвращает самопроизвольное расчленение крана Агали с иглой.

На фиг. 1 схематически изображен описываемый инъекционный шприц типа «Рекорд»; на фиг. 2 — передняя планка приставки с отверстием и прорезью.

Описываемый инъекционный шприц типа «Рекорд» состоит из шприца 1, крана Агали 2, инъекционной иглы 3, двух планок — задней 4 с пружинным зажимом 5 и опорной стойкой б, и передней 7 с отверстием и прорезью 8, стяжного винта 9, гайки 10 и спиральной пружины 11. Для заданного положения спиральной пружины стяжной № 145311 винт профилирован по габаритным размерам пружины, а задней планке придана направляющая втулка 12.

Работа с пружинным замковым фиксатором производится следующим образом: после сопряжения шприца с краном Агали, а крана Агали с иглой, заднюю планку фиксатора с помощью пружинного зажима укрепляют на шприце, причем опорная стойка упирается в корпус крана Лгали. Для фиксации иглы и надежного сопряжения шприца, крана и иглы, нажатием большого пальца руки на опорную площадку стяжного винта сжимают спиральную пружину и вводят через прорезь переднюю планку приставки в сочленение с канюлей иглы.

При смене иглы аналогичным нажатием эту планку освобождают от канюли иглы и отводят в сторону, а на ее место устанавливают другую иглу. На операцию смены иглы затрачивается несколько секунд.

По заключению Всесоюзного института экспериментальной ветеринарии предложение следует считать полезным для сельского хозяйства.

Предмет изобретения

10 /2 9 сй

Фиг 1

Описание составил эксперт К. С. Стогов

Редактор М И. Бородина Техред T. П. Курилко Корректор Ю. M. Федулова

Подп. к печ. 7.III-62 г

Зак. 2227

Формат бум, 70X108 /,6

Тираж 450

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем О,!8 изд. л.

Цена 4 коп

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14

1. Инъекционный шприц типа «Рекорд», снабженный краном Агали и инъекционной иглой, о тл и ч а ю щи и с я тем, что, с целью более надежного сопряжения шприца с краном Агали и инъекционной иглой, он оборудован приставкой, состоящей из двух планок — задней и передней, спиральной пружины, стяжного болта и гайки, причем пружина надета свободно на стержень и последний в средней части не имеет резьбы, чем достигается возможность регулировки степени сжатия и плотность соединения иглы, крана Агали и шприца между собой.

2. Форма выполнения шприца по п. 1, отличающаяся тем, что с целью обеспечения соосности стягивающего усилия спиральной пружины с сопрягаемыми деталями, задняя планка приставки имеет опорную стойку, опирающуюся в корпус крана Агали.

3. Форма выполнения шприца по пп. 1 и 2, отличающаяся тем, что, с целью сокращения времени на фиксацию инъекционных игл и смену их, а также предотвращения самопроизвольного расчленения крана Лгали с иглой, передняя планка посажена свободно на стержень и имеет прорезь с уширенным центральным отверстием для накидывания на заплечико иглы после предварительного сжатия пружины приставки.
