Устройство для удаления золы и шлака

Устройство для удаления золы и шлака

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике , в частности к устройствам для удаления золы и шлака из котельного агрегата с комбинированным золоуловителем. Цель изобретения - сокраш,ение расхода воды и энергозатрат. Для этого воду подают насосом 1 к гидрозатворам 3 золосмывных аппаратов электрофильтра 4. Слабоконцентрированную пульпу собирают в емкость 6, из которой направляют на гидрозатворы 9 и 11 скруббера 10 и холодной воронки 12 котла 13. Шлаковую и золовую пульпы из гидрозатворов 9 и 11 смывают в канал 16, куда дополнительным насосом подается часть пульпы из емкости 6. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1453121

mg 4 F 23 1 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.(21) 4265389/29-33 (22) 18.06.87 (46) 23.01.89. Бюл. № 3 (71) Всесоюзный теплотехнический научноисследовательский институт им. Ф. Э. Дзержинского (72) И. Н. Шмиголь и Л. И. Кропп (53) 621.182.94.662.929 (088.8) (56) Семененко Н. А., Сидельковский Л. Н., Юренев В. Н. Котельные установки промышленных предприятий. — М. — Л.: Госэнерго.издат, 1960, с. 357. (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЗОЛЫ И ШЛАКА (57) Изобретение относится к теплоэнергетике, в частности к устройствам для удаления золы и шлака из котельного агрегата с комбинированным золоуловителем. Цель изобретения — сокращение расхода воды и энергозатрат. Для этого воду подают насосом 1 к гидрозатворам 3 золосмывных аппаратов электрофильтра 4. Слабоконцентрированную пульпу собирают в емкость 6, из которой направляют на гидрозатворы 9 и 11 скруббера 10 и холодной воронки 12 котла 13. Шлаковую и золовую пульпы из гидрозатворов 9 и 11 смывают в канал 16, куда дополнительным насосом подается часть пульпы из емкости 6. 1 ил.

1453121

Формула изобретения

Составитель Е. Меркачева

Редактор О. Юрковецкая Техред И. Верес Корректор А. Обручар

Заказ 7156!31 Тираж 488 Подписное (31(Р!И(1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1133035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

l!р<>изнопствеиио-полиграфическое предприятие. г. Ужгород, ул. Проектная, 4

И зобретение относится к теплоэнергетике, в частности к устройствам для удаления золы и шлака из котельного агрегата с комбини ованным золоуловителем. ель изобретения — сокращение расхода врды и энергозатрат.

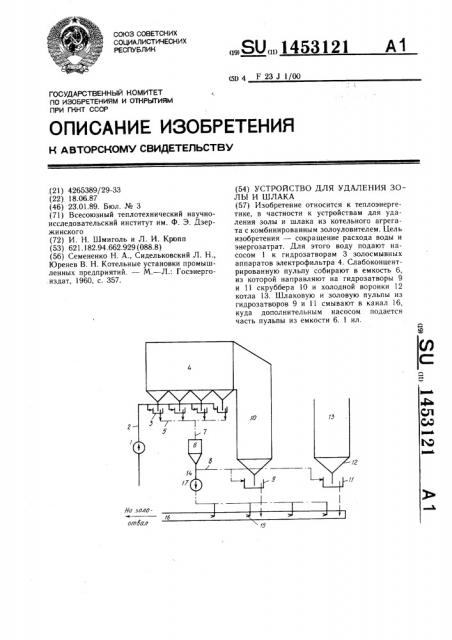

Яа чертеже представлена схема устройства тройство содержит основной насос 1; нап ный патрубок которого соединен трубопро дом 2 с гидрозатворами 3 золосмывных аппаратов электрофильтра 4, смывные патр бки которых объединены коллектором 5.

На тметке золосмывных аппаратов установ ена емкость 6 для сбора пульпы, подклю енная трубопроводом 7 к коллектору 5, а т убопроводом 8 — к гидрозатвору 9 скруббера 10 и гидрозатвору 11 холодной вор нки 12 котла 13. На трубопроводе 14 для подачи пульпы к побудительным соплам 15 в золошлаковых каналах 16 устан влен дополнительный насос 17. стройство работает следующим образом. оду с помощью насоса 1 подают l10 тру опроводу 2 к гидрозатворам 3 золосмы ных аппаратов, установленных на электроф льтре 4, который улавливает тонкую золу. бразовавшуюся пульпу собирают затем в коллекторе 5 и емкости 6, из которой нап авляют по трубопроводу 8 на гидрозат ор 9 скруббера 10, который улавливае крупную золу, и гидрозатвор 11 холод1(ой воронки 12. Золовую и шлаковую пульпу, вытекающую из гидрозатворов 9 и 11, сливают в золошлаковый канал 16, по Которому она транспортируется пульпой из: олосмывных аппаратов, подаваемой через сопла 15 и подкачиваемой насосом 17.

Собранные шлак и золу направляют на золоотвал.

В предлагаемом устройстве воду подают для смыва тонкодисперсной золы, а образо, вавшуюся пульпу разделяют на три потока, один из которых направляют на смыв крупной золы с последующим сливом эоловой пульпы в золошлаковые каналы, другой— на смыв шлака с последующим сливом шлаковой пульпы в каналы, а третий используют для транспортировки эоловой и шлаковой пульпы по каналам.

Вся смывная вода сначала проходит все золосмывные аппараты, а слабоконцентрированная пульпа вторично используется для последующих технологических операций.

При этом свойства слабоконцентрированной пульпы таковы, что удаление крупной золы и шлака оказывается возможным и при кратностях шлаковой и эоловой пульпы, равной

20 4 — 5.

Устройство для удаления золы и шлака из котла, содержащее золосмывные аппараты, основной насос и трубопроводы для подачи воды к гидрозатворам золосмывных аппаратов, золошлаковый канал с побудительными соплами, отличающееся тем, что, с целью сокращения расхода воды и энергозатрат, оно снабжено установленной на уровне золосмывных аппаратов емкостью для сбора пульпы, которая соединена с гидрозатворами золосмывных аппаратов, а трубопровод подачи воды к соплам оборудован дополнительным насосом.
