Устройство для измерения давления в газонаполненных лампах

Устройство для измерения давления в газонаполненных лампах

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано в электротехнической промышленности при производстве электрических источников света, например газонаполненных ламп накаливания. . Целью изобретения является повьшение .точности. В камеру 1 помещается исследуемая дампа, после чего камера 1 закрьшается крышкой 5, герметизируется и заполняется полностью водой. Механизмом 2 для вскрытия колбы лампы исследуемая лампа разбивается, а находяш;иеся в ней газы образуют в камере 1 газовый пузырь, давление которого регистрируется датчиком 7 давления . Давление газа в лампе определяется по формуле РЛ Р - РН где Р - давление, регистрируемое датчиком 7 давления, а Рц - давление насыщенных паров воды при температуре измерения, определяемой по показаниям термометра 4. 1 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„4 i94 (51)4 С 01 L 11/00, 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

УРН ГКНТ СССР (21) 4226071/24-10 (22) 02.02. 87 (46) 23.01.89. Бюп. У 3 (71) Саранское производственное объединение "Светотехника" (72) А.А. Судайкин (53) 531.787 (088.8) (56) Авторское свидетельство СССР

У 107465, кл. G 01 L 7/08, 1956.

Авторское свидетельство СССР

N - 530210, кл. G 01 L 27/00, 1975. (54) УСТРОЙСТВО ДЛЯ ИЗЮРЕНИЯ ДАВЛЕНИЯ В ГАЗОНАПОЛНЕННЫХ ЛАМПАХ (57) Изобретение относится к измерительной технике и может быть использовано в электротехнической промышленности при производстве электрических источников света, например газонаполненных ламп накаливания., Целью изобретения является повьппение . точности. В камеру 1 помещается исследуемая лампа, после чего камера 1 закрывается крышкой 5, герметизируется и заполняется полностью водой.

Механизмом 2 для вскрытия колбы лампы исследуемая лампа разбивается, а находящиеся в ней газы образуют в камере 1 газовый пузырь, давление которого регистрируется датчиком 7 давления. Давление газа в лампе определяется по формуле Рд= Р— Рн, где Р давление, регистрируемое датчиком 7 давления, а P я — давление насыщенных паров воды при температуре измерения, а определяемой по показаниям термометра 4. 1 ил.

1453194

Формула изобретения

Устройство для измерения давления в газонаполненных лампах, содержащее герметичную камеру с датчиком давления, в которой установлен механизм вскрытия колбы лампы, о т л ич а ю щ е е с я тем, что, с целью повышения точности, оно снабжено термометром, установленным в камере, в стенке камеры выполнены два патрубка, а внутренняя полость камеры заполнена водой.

Составитель О. Полев

Техр ед Л. Олийнык

Корректор Л. Пилипенко

Редактор M. Бланар

Заказ 7272/35 Тираж 788 Подписное

B13HHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1.13035, Иосква, Ж-35, Раушская наб., д. 4/5

13роиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 !

Изобретение относится к иэмерител ной технике и может быть использов но в электротехнической промышлен« н сти при производстве электрических и точников света, например газонаполн нных ламп накаливания.

Цель изобретения — повьппение точ и >сти.

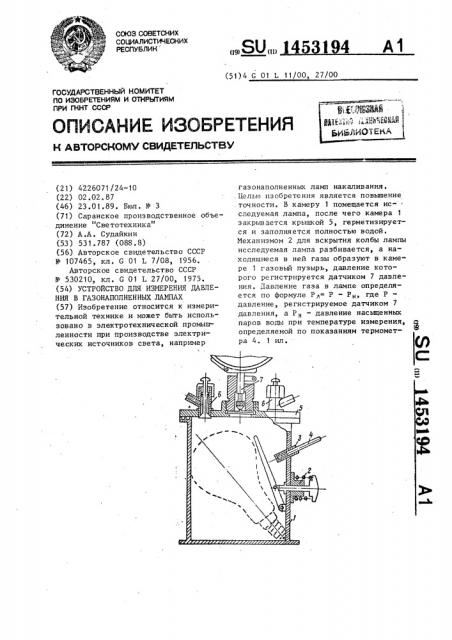

На чертеже изображено устройство измерения давления в газонапол".., н нных лампах накаливания, общий вид.

Устройстно содержит герметично

s крынаемую камеру 1, на которой с онтированы механизм 2 вскрытия кол-1 б лампы, полость 3 для установки т рмометра 4, крьппка 5 с установлени на ней патрубками б с запорной . а матурой для подачи и слива излишков в ды из камеры и датчик 7 давления.

Устройство работает следующим об- . р зом.

В камеру 1 помещают . исследуемую л мпу, после чего ее закрывают крышк и 5 и герметизируют. Открывается 25 з порная арматура патрубков 6, при э ом через один из них подается в камеру вода, а через другой выходит вьг тфсняемый иэ камеры воздух. Как тольк весь воздух выходит иэ камеры, о чем свидетельствует вода, вытекаемая нз нторого патрубка, запорная арматура обоих патрубков закрывается. Механизмом 2 для вскрытия колбы лампы исследуемая лампа разбивается или вскрывается, находящиеся в ней газы устремляются вверх, а над поверхностью воды образуется объем, заполненный смесью газов, находившихся в лампе,и насыщенными парами воды. Суммарное давление этой смеси регистрируется датчиком 7 давления. Давление наполняющего газа в лампе определяется по формуле Pn= P — Pp, где P — давление, регистрируемое датчиком давления, а Р -.- давление насьпценных паров воды при температуре измерения.
