Устройство для прокладывания по меньшей мере одной уточной нити на бесчелночном ткацком станке преимущественно с микропрокладчиками

Патент 1454260

Авторы

Иллюстрации

Показать все

Реферат

Изобретение относится к текстильному машиностроению, может быть использовано на бесчелночных ткацких станках, преимущественно ткацких станках с микропрокладчиками и позволяет повысить надежность работы устройства . Устройство предназначено для прокладывания по меньшей мере одной уточной нити и имеет средство предварительного натяжения I уточной нити, за которым следует дополнительное средство натяжения II уточной нити. Длина образуемого запаса нити в средстве натяжения II точно соответствует длине передаваемой уточной нити 16 через подающее сопло к приспособлению 29 для зажима нити к микропрокладчику , которое освобождает часть уточной нити длиной, равной передаваемой длине X для передачи к приспособлению 29, прежде чем средство предварительного натяжения I освободит уточную нить дпя прокладывания , а после прокладьтания оттянет часть уточной нити 16. Устройство предотвращает передачу конца уточной нити 16 подаюр1им соплом к микропрокладчику , поэтому соответствующая уточная нить не прркладьгоается. 6 з.п. ф-лы, 9 ил. i СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

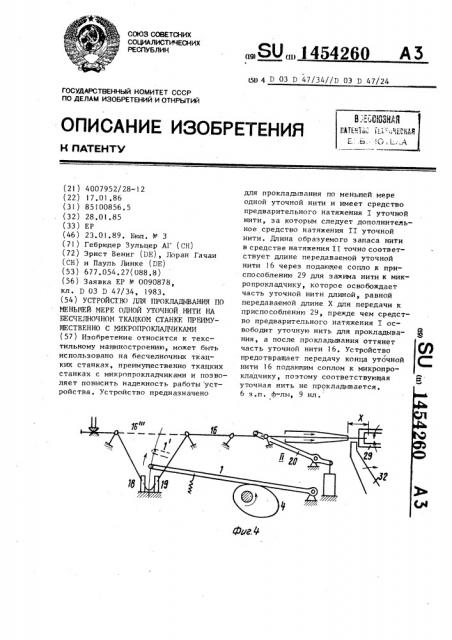

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ПАТЕНТУ

3= ":ЫИ3

ГГИ

Е: .ь. !C) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21 ) 4007952/28- ) 2 (22) 17.01,86 (31) 85100856.5 (32) 28.01.85 (33) EP (46) 23.01,89. Вюл. М 3 (71) Гебрюдер Зульцер АГ (СН) (72) Эрнст Вениг (DE), Лоран Гачаи (CH) и Пауль Линке (DE) (53) 677.054.27(088.8) (56) Заявка EP М 0090878, кл. D 03 D 47/34, 1983. (54) УСТРОЙСТВО ДЛЯ ПРОКЛАД1ВАНИЯ ПО

МЕНЬ1!1ЕЙ МЕРЕ ОДНОЙ УТОЧНОЙ НИТИ НА

БЕСЧЕЛНОЧНОМ ТКАЦКОМ СТАНКЕ ПРЕИМУЩЕСТВЕННО С К4КРОПРОКЛАДЧИКАМИ (57) Изобретение относится к текстильному машиностроению, может быть использовано на бесчелночных ткацких станках, преимущественно ткацких станках с микропрокладчиками и позволяет повысить надежность работы устройства, Устройство предназначено

„„SU „„1454260 A 3 (д1) 4 D 03 D 47/34//D 03 D 47/24 для прокладывания по меньшей мере одной уточной нити и имеет средство предварительного натяжения I уточной нити, за которым следует дополнительное средство натяжения II уточной нити, Длина образуемого запаса нити в средстве натяжения II точно соответствует длине передаваемой уточной нити 16 через подающее сопло к приспособлению 29 для зажима нити к микропрокладчику, которое освобождает часть уточной нити длиной, равной передаваемой длине Х для передачи к приспособлению 29, прежде чем средство предварительного натяжения I освободит уточную нить для прокладывания, а после прокладывания оттянет часть уточной нити 16. Устройство предотвращает передачу конца уточной нити 16 подающим соплом к микропрокладчику, поэтому соответствующая уточная нить не прокладывается.

6 э.п. ф-лы, 9 ил.

1454260

Изобретение относится к текстильному машиностроению и может быть использовано в устройстве для прокладывания по меньшей мере одной уточ5 ной нити на ткацких станках, в частности на ткацких станках с микропрокладчиками, имеющих средство предварительного натяжения уточной нити и средство передачи уточной нити и !

О удержания уточной нити вплоть до ее передачи на устройство прокладывания нити.

Цель изобретения вЂ” повышение надежности работы. t5

На фиг. 1 изображена схема устройства для прокладывания уточных нитей; на фиг. 2 вЂ” часть устройства; на фиг. 3 вЂ” элементы удержания уточной нити; на фиг. 4 вЂ” устройство в положении после передачи уточной нити микропрокладчику; на фиг. 5вЂ” удерживающие элементы, вариант; на фиг. 6-8-. то же, варианты выполнения, на фиг. 9 вЂ” вариант выполнения для режима с двумя утками или с чередованием утка с целью перемешивания.

Устройство для прокладывания восьми уточных нитей (фиг. 1) в соответствии с программой рисунка в режиме сменной эксплуатации состоит из средствà I предварительного натяжения уточной нити и дополнительного средства II натяжения уточной нити.

Средство Т предварительного натяжения имеет нитенатяжитель 1, который может поворачиваться вокруг оси

2. Нитенатяжитель с помощью ролика

3 направляется по кулачку 4, который приводится в движение от главного вала ткацкого станка. Планка 5 нитенатяжителя 1 качается в ритме работы станка поперек множества уточнык нитей 6, которые подаются с соответствующей питающей шпули (не показана) и оснащена восьмью желобами дпя нитей. Перед каждым желобом 7 для нити с обеих сторон планки 5 находятся две каретки 8 и 9 с элементами 10

5G для удержания кажцой уточной нити (не показаны). Помимо этого с двух сторон планки 5 находится каретка 11 или 12 с глазками 13 или 14 для направления нити. Для каждой уточной

\ 55 нити 16 предусмотрен тормоз 17 нити.

После прохождения средства Т предварительного натяжения уточная нить 6 попадает в дополнительное средство

TI натяжения уточной нити. На фиг.3 показаны три из восьми элементов для удержания нити, которые укреплены на каретке 8. Каждый элемент 18 состоит из дв„ 18 и 18", которые с помощью пружин могут удерживать отклоненные нитенатяжителем 1 уточные нити, На каретке 9 закреплены элементы 19 для удержания нити.

На фиг. 1 оба средства Т и II натяжения представлены схематически.

Дополнительное средство Il натяжения уточной нити имеет восемь нитенатяжителей 20 в форме рычага с желобом

21 для нити. Рычаг может поворачиваться вокруг оси 22. С обеих сторон каждого желоба для нити находится глазок для направления нити 23 или

24, которая закреплена на каретке

25 или 26. Нить 6 проходит от средства I предварительного натяжения через дополнительное средство II натяжения в подающее сопло 27 средства пневматического удержания и передачи уточной нити микропрокладчику. Горловина 28 сопла 27 заканчивается перед микропрокладчиком в положении прокладывания. Имеется приспособление

29 для зажима нити микропрокладчика.

Подающее сопло 27 через трубопровод

30 запитывается сжатым воздухом. Каждая уточная нить, например уточная нить 16, проходит через глазок 23, желоб 21 для направления нити в соответствующем нитенатяжителе, через глазок 24 и через один из восьми направляющих каналов уточной нити в подающем сопле 27. Каждый нитенатяжитель 20 в соответствии с программой рисунка ткани приводится в действие сопряженным двигателем 31 синхронно с нитенатяжителем 1, так что выбранный нитенатяжитель 20 совершает движение между отклоненным поло1 жением 20 и положением 20".

Обозначенное на фиг. положение принимается для последующего пояснения принципа действия устройства за исходное положение. Все уточные нити отклоняются нитенатяжителем 1 и 20, Отклоненные планкой 5 уточные нити удерживаются в этом положении элементами 18 и 19. Все уточные нити в обоих средствах I u Il натяжения натягиваются путем вытягивания с помощью проходящего через подающее сопло 27 сжатого воздуха. Приспособление 29 для зажима нити открыто. При проклад"

4260

145 ке выбранной уточной нити, например

16, по часовой стрелке отклоняется прежде всего соответствующий нитенатяжитель 20, так что уточная нить под действием силы тяги может свободно протягиваться через сопла 27 в положение 16 ° При этом сопло 27 продувает конец 16 " уточной нити в приспособление 29 для зажима нити микропрокладчика. При этом уточная нить продвигается вперед на длину х, Эта длина характеризуется как длина передачи уточной нити (фиг. 4). С началом движения освобождения нитенатяжителя 20 одновременно приподнимается кулачком 4 нитенатяжитель 1 средства

I предварительного натяжения нити, Однако элементы 18 и 19 удерживают нить 16 в отклоненном положении.

Когда передача уточной нити в устройство 29 для зажима нити микрочелнока заканчивается, нитенатяжитель 1 занимает положение 1 . В этот момент времени микрочелнок с помощью боевого механизма челноком 32 проталкивается в зев. При этом уточная нить 16 вытягивается из элементов 18-и 19 для удержания. Перед прокидкой микропрокладчика тормоз 17 нити открылся, так что уточная нить сматывается с питающей шпули на необходимую величину прокладки и прокладывается в зев.

Во время начальной фазы прокладывания кулачок 4 непрерывно перемещает нитенатяжитель 1 дальше вперед, так что уточная нить под воздействием силы тяги микропрокладчика 27 может свободно перемещаться в положение

16, Не про кладываемые у точные нити остаются зажатыми в соответствующих элемен тах для удержания, Со о тве тс твующие нитенатяжители дополнительного средства ТТ натяжения нити также оставляют непрокладываемые уточные нити в отклоненном положении. После того как микропрокладчик протянул уточную нить через зев, она тормозится в улавливающем устройстве и затем несколько сдвигается назад, пока она не достигнет положения выталкивания.

Одновременно нитенатяжитель 1 опускается кулачком 4, так что уточная нить остается вытянутой. На обеих сторонах зева уточная нить принимается нитеулавливающим устройством, Уточная нить обрезается ножницами 33 со стороны утка и свободно подается микро- прокладчиком через отверстия приспособления 29 для зажима нити. Проложенная уточная нить подбивается бердом. Затем уточная нить отклоняется дальше продолжающим опускаться ни5 тенатяжителем и дополнительно также продолжающим опускаться нитенатяжителем 20, пока ее конец находится внутри горловины 28 сопла 27. В то время как нитенатяжитель 1 вместе с уточной нитью движется к нижнему положению, нить зажата между элементами

18 и 19. Транспортирующее устройство принимает вытолкнутый из улавливающего устройства микропрокладчик и перемещает его вне зева к месту прокидки.

Микропрокладчик открывается раскрывателем зажима и одновременно поворачивается рычагом перед соплом 27, так что он готов к приему следующей уточной нити. Устройство вновь занимает положение,.изображенное на фиг. l.

Удерживающие элементы 34 и 35 (фиг. 5) для удержания уточных нитей доходят до высоты вытянутых уточных нитей 36 и даже несколько выше, Такие длинные удерживающие элементы тормозят уточную нить практически в течение всего процесса прокладывания.

В результате испытываемого уточной нитью трения натягивание уточной нити при процессе прокладывания проходит равномерно и без резких рывков, так что нить черезмерно не нагружается.

Устройство (фиг. 6) состоит из средства III предварительного натяжения с нитенатяжителем 37 и дополнительного средства IV натяжения. Средство IV натяжения имеет для каждой уточной нити нитенатяжитель 38 в ви- де двуплечего рычага, который может поворачиваться вокруг оси 39 и на одном плече оснащен подвижным глаз.ком для направления уточной нити 40, Другое плечо рычага 38 соединено с исполнительной штангой 41 двигателя

42. Средства ТТТ и IV натяжения имеют таким образом общие глазки для направления нити 40. Устройство работает таким образом, что передача прокладываемой уточной нити 43 к приспособлению для зажима нити микропрокладчика осуществляется путем поворота нитенатяжителя 38 против часовой стрелки, так что его часть 38 прокладывает уточную нить с помощью глазка 40 для направления нити из положе1

7/ ния 40 вправо в положение 40. ° Таким образом осуществляется частичное

14542 вытя ги вани е или продвижение впер ед уточной нити, так чтс> свободно подается длина нити х для передачи на микропрокладчик. После прокладывания при обратном сднигании микропрокладчика или после обрезания уточной нити со стороны утка средства III u IV натяжения поворачиван>тся назад н от> клоненное положение. 10

Точка поворота 44 нитенатяжителя

45 дополнительного средства V натяжения (фиг. 7) выбрана таким образом, что глазок для направления нити 46

| . нитенатяжителя располагается на конце свободного движения средства натяжения в положении 46 ниже подаю.,щего сопла 47. Преимущество такого расположения заключается н том, что, нижнюю сторону входов 48 каналов

>,уточных нитей в подакщем сопле 47 об( разуют ните н апра в и тел и.

Средство VI дополнительного натя,жения (фиг. 8) имеет с одной стороны для каждой уточной нити три нитена- 25 правителя 49-51, расположенные ниже уточной нити 52, а с другой сторонывЂ” два нитенаправителя 53 и 54, которые укреплены на исполнительной штанге

55 двигателя 56. В положении выхода нитенаправители 53 и 54 находятся соответственно между нитенаправителями 49 и 50 или 50 и 51, так что образованы две петли 57 и 58 и конец уточной нити 52 располагается в горловине подающего сопла 59. Для передачи уточной нити н устройство 60 для зажима нити микропрокладчика исполнительная штанга 55 поднимается из нижнего положения 55 исполнитель- 40 ным двигателем 56, так что обе петли

57 и 58 вытягиваются и передаточная длина х передается на микропрокладчик..При обратном сдвигании микропрокладчика или после обрезания уточной 4 нити со стороны утка оба средства натяжения поворачиваются обратно в положение отклонения.

Устройство для прокладки уточных нитей (фиг. 9) н режиме эксплуатации с двумя утками или с чередованием утка с целью перемешивания, причем попеременно прокладываются две уточнь>е нити 61 и 62 или попеременно в соответствии е определенной программой рисунка„включает средство VII предварительного натяжения и дополнительное средство VIII для натяжения для нити 61, Для уточной нити 62 имеется

60 6 средство, IX предварительного натяжения и дополнительное средство X натяжения. Оба средства пневматического удержания и передачи уточных нитей

63 и 64 работают попеременно или в соответствии с программой рисунка аналогично описанному. Движения натяжения участков уточных нитей 61 и

62 н средства VIII и Х натяжения осуществляются под воздействием качающегося н ритме работы машины поперек относительно обоих уточных нитей общего нитенатяжителя 15. Предлагаемое изобретение может быть использовано на бесчелночных ткацких станках с другими органами прокладки,а также о может быть повернуто на 180, т,е. отклонение нитей осуществляется вверх, а не нниз.

@ормулаизобретения

1. Устройство для прокладывания по меньшей мере одной уточной нити на бесчелночном ткацком станке преимущественно с микропрокладчиками, содержащее расположенное перед, по ходу движения уточной нити, средством пневматического удержания и передачи уточной нити микропрокладчику, средство предварительного натяжения уточной нити, выполненное в виде планки, смонтированной с воэможностью качания между элементами для удержания нити перпендикулярно ее движению, и нитенаправляющие глазки, установленные до и после средстна предварительного натяжения, о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы, оно имеет дополнительное средство натяжения уточной нити, расположенное между средством предварительного натяжения уточной нити и средством пневматического удержания и передачи уточной нити микропрокладчику для создания запаса уточной нити после прокладки ее в зев длиной, необходимой дпя передачи и закрепления в микропрокладчике, до момента освобождения нити средством предварительного натяжения при очередной прокладке уточкой нити.

2, Устройство по п. 1, о т л ич а ю щ е е с я тем, что дополнительное средстно натяжения уточной нити выполнено в ниде двух гребенок, при этом одна гребенка жестко смонтирована на станине станка, а другая

1454260 гребенка имеет возможность возвратно-поступательного движения в вертикальной плоскости, причем зубья одной иэ гребенок смещены относительно зубьев другой гребенки, 3. Устроиство по п. I, о т л ич а ю щ е е с я тем, что нитенаправляющий глазок, расположенный со стороны дополнительного средства натяжения, установлен с возможностью движения, а дополнительное средство натяжения выполнено в виде двуплечего рычага, на одном иэ плеч которого жестко смонтирован подвижный нитена- 1Á правляющий глазок.

4. Устройство по п. 3, о т л ич а ю щ е е с я тем, что подвижный нитенаправляющий глазок имеет возможность движения по траектории движе- 2р ния уточной нити .

5..Устройство по п. 3, о т л ивЂ” ч а ю щ е е с я тем, что подвижный нитенаправляющий глазок имеет возможность движения поперек направления движения уточной нити, при этом краиняя точка траектории движения глазка расположена ниже плоскости средства пневматического удержания и передачи уточной нити микропрокладчику.

5. Устройство по пп. 1-5, о твЂ” л и ч а ю щ е е с я тем, что средство предварительного натяжения уточной нити и дополнительное средство натяжения уточной нити установлены с возможностью синхронного движения.

7. Устройство по пп. 1-6, о тл и ч а ю щ е е с я тем, что элементы для удержания нити выполнены в виде упругих пластин, расположенных с возможностью контактирования между собой, при этом пластины смонтированы так, что их верхние концы расположены над нитенаправляющими глазками.

1454260
