Реферат



Изобретение относится к режущим инструментам машин для корчевания пней путем вырезания по контуру. Цель изобретения - снижение энергоемкости резания. Инструмент содержит стойку 1 и расположенный под углом к ней нож 2 с заточкой по передней поверхности.3, непрофилирующую режущую кромку 4 и клиновидный выступ . Затачиваемая и боковая 7 поверхности клиновидного выступа образуют профилирующую режущую кромку 8, высота проекции которой на плоскость, перпендикулярную направлению движения, равна максимальной подаче. Угол заточки у клиновидного выступа выполнен большим, чем у остальной части ножа 2. При движении инструмента относительно пня профилирующая режущая кромка 8 создает стенку прорези, а непрофилирующая 4 - дно прорези,Передняя поверхность направляет стружку в сторону от крепежной части, а передняя поверхность 3 остальной часг ти ножа 2 выбрасывает ее из зоны резания в свободное пространство, 2 ил. о

ВСаСОЮЗНАЯ

ИАТ! Е!Т.." .ЫАЯ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1454317 А 1

{д) у А 01 С 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М A BTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3996028/29-15 (22) 23.!2.85 (46) 30.0!.89. Бюл. У 4 (71) Всесоюзный научно-исследовательский институт противопожарной охраны лесов и механизации лесного хозяйства (72) М. Г. Соколов (53) 634.0.367.4 (088.8) (56) Авторское свидетельство СССР

И 808051, кл. А 01 0 23/06, 1978.

Авторское свидетельство СССР

В 312758, кл. В 27 L 11/00, 1970. (54) ИНСТРУМЕНТ ДЛЯ РЕЗАНИЯ ДРЕВЕСИHbl (57) Изобретение относится к режущим инструментам машин для корчевания пней путем вырезания по контуру, Цель изобретения — снижение энергоемкости резания. Инструмент содержит стойку 1 и расположенный под углом к ней нож 2 с заточкой по передней поверхности, 3, ненрофилирующую режущую кромку 4 и клиновидный выступ. Затачиваемая и боковая 7 поверхности клиновидного выступа образуют профилирующую режущую кромку 8, высота проекции которой на плоскость, перпендикулярную направлению движения, равна максимальной подаче. Угол заточки у клиновидного выступа выполнен большим, чем у остальной части ножа 2. При движении инструмента относительно пня профилирующая режущая кромка 8 создает стенку прорези, а непрофилирукщая 4 — дно прорези,пеЖ редняя поверхность направляет стружку в сторону от крепежной части, а передняя поверхность 3 остальной час» ти ножа 2 выбрасывает ее из зоны резания в свободное прост!.рнство. 2 ил.

1454317

Изобретение относится к инструменТам для резания древесины и может . быть использовано, преимущественно, При вырезании пней из почвы.

Цель изобретения — снижение энерго5

Емкости резания путем уменьшения деформации древесины и налипание почBbl на инструмент.

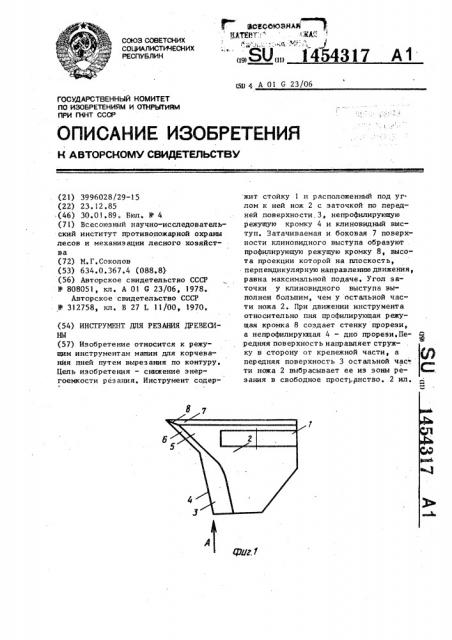

На фиг.1 изображен инструмент для еэания древесины, вид сверху; на г.2 - вид А на фиг.1.

Инструмент содержит стойку 1, а конце которой закреплен нож 2 зат оченный по передней поверхности 3.

Цередняя поверхность и ее непрофи! лирующая режущая кромка 4 скошены в одну сторону относительно направле1 я движения, Стойка 1 смещена,в зо5, ограниченную участком 6 передней по в ер хи о сти и бо к ов ой по в ер хтью 7 ножа. Указанные поверхноспересекаясь, образуют профилирую режущую кромку 8. Высота h и кромки равна максимальной толщи- 25 не срезаемого слоя или незначительно превышает ее. Угол заточки у!гол скоса передней поверхности вы( олнены переменными. В зоне 5 боковой поверхности эти углы выполнены ( болыпими, чем в остальной части ио4а.

Инструмент работает следующим образ ом.

При движении инструмента вокруг вырезаемого пня вначале производит. резание профилирующая режущая кром" а 8, которая за один проход соэда т участок стенки прорези, равный заданной толщине срез аемого слоя. Сле40 дом sa ней производит резание непрофилирующая режущая кромка 4, которая создает дно прорези, Участок 6 передней поверхности направляет стружку в сторону от стойки 1 а остальная часть передней поверхности 3, име-кицая меньше углы заточки и скоса, выбрасывает стружку из эоны резания в свободное пространство прорези.

Вторая стенка прорези может создаваться инструментом, имеющим з еркапьное изображение иди известным плоским подрезающим ножом, При следующем проходе инструмента профилирующая кромка 8 создает следующий участок стенки прорези, а непрофилирующая кромка 4 срезает ранее созданное дно прорези и создает новое. Благодаря небольшой разности между высотой h профилирующей кромки 8 и толщиной среэаемого слоя, количество повторно перереэ аемых воло-. кон невелико.

Использование инструмента поз- воляет уменьшить деформацию древесины и налипание почвы на инструмент, а в результате — снизить знергоемкость резания.

Формула изобретения

Инструмент дпя резания древесины, содержапщй стойку, на которой закреплен нож, имеюпщй заточку по передней и боковой поверхностям, о т л и ч а юшийся тем, что, с целью снижения энергоемкости резания, нож выполнен с переменными углами скоса и заточки передней поверхности, причем угол скоса и угол заточки в зоне боковой поверхности выполнены большими, а стойка смещена в упомянутую зону..
