Способ мелиорации земель поймы нижнего бьефа плотины

Способ мелиорации земель поймы нижнего бьефа плотины

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромелиоративному и гидротехническому строительству и может быть использо вано при устройстве водохранилищных плотин из ГРУНТОВЫХ материалов. Цель изобретения - сокращение расхо.г дов воды из водохранилища на орошение земель поймы, уменьшение капиталовложений и эксплуатационных затрат. Профильтрованная из водохранилища 1 через плотину 2 вода проникает в ее дренажную систему 4. Эта вода собирается в колодцах-перехватчиках 5 и направляется для орошения гЛзймы нижнего бьефа плотины по линиям питания 6-10. При этом поступление воды из колодцев-перехватчиков 5 в линии питания регулируется задвижкой 11. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1454 1,А1 5ц 4 А 01 С 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fNHT СССР (21) 4063655/30-15 (22) 29.04.86 (46) 30.01.89. Бюл. 9 4 (7l) Ярославский политехнический институт (72) IO.Â.Æóðàâëåâ (53) 631.347 (088.8) (56) Костяков А.Н. Основы мелиорации. М.: Сельхозгиз, 1951, с. 638648.

1 (54) СПОСОБ МЕЛИОРАЦИИ ЗЕМЕЛЬ ПОИ%1

НИЖНЕГО БЬЕФА ПЛОТИНЫ (57) Изобретение относится к гидромелиоративному и гидротехническому строительству и может быть использовано при устройстве водохранилищных плотин из грунтовых материалов.

Цель изобретения — сокращение расхо дон воды из водохранилища на орошение земель поймы, уменьшение капиталовложений и эксплуатационных з атрат.

Профильтрованная из водохранилища l через плотину 2 вода проникает в ее дренажную систему 4. Эта вода собирается в колодцах-перехватчиках 5 и направляется для орошения поймы нижнего бьефа плотины по линиям питания

6-10. При этом поступление воды из колодцев-перехватчиков 5 в линии питания регулируется задвижкой 11.

2 ил.!

454319

Составитель Е.Ефимова

Техред А.Кравчук

Корректор Л. Пилипенко

Р ед акт ор И. Рыбченко й

Заказ 7364/3 Тираж 618

I Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относиуся к гидроме" лиоративному и гидротехническому строительству и может быть использовано при устройстве водохранилищ5 ных плотин из грунтовых материалов.

Цель изобретения — сокращение расходов воды из водохранилища на обводнение земель поймы, уменьшение капиталовложений и эксплуатационных затрат на мелиоративную систему.

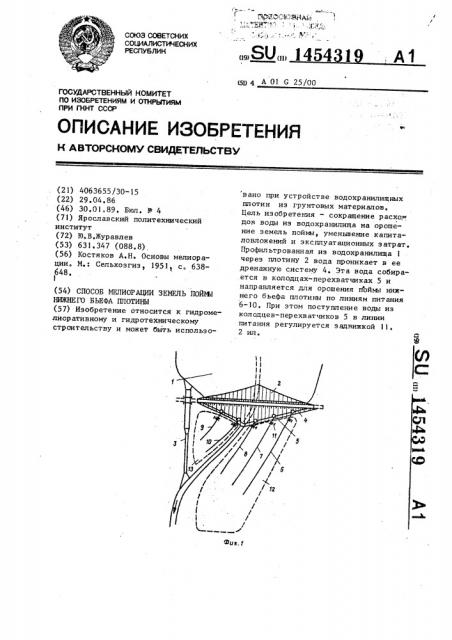

На фиг. l показан план мелиоративной системы по предлагаемому способу мелиорации земель поймы; на фиг.2-! система перехвата дренажного слоя, 15 ,разрез, Водохранилище l обрasовано глухой, грунтовой плотиной 2 с правобережным, водосбросом 3. В низовой части плотины имеется ее дренажная система 4 и 20, система колодцев-перехватчиков 5 дренажного стока. Расположенные на раз, ных отметках террас поймы колодцы-пе" рехватчики 5 соединены с левобереж ными 6,7,8 и правобережными 9,10 ли- 25 ниями питания, каждая иэ которых снабжена. регулирующей задвижкой 11.,.

Линии питания являются начальными. участками распределительных систем соответственно левобережной 12 и 30 правобережной 13 зон мелиорации почвы. I

Способ мелиорации земель поймы нижнего бьефа заключается в следующем.

Профильтрованная из водохранилища 1 через плотину 2 вода проникает в дренажную систему 4 плотины 2, со-, бирается в колодцах-перехватчиках 5 и направляется для орошения поймы нижнего бьефа ппотины по линиям

6-10 питания распределительной сети.

При этом регулирование количества поступающей воды иэ колодцев-перехватчиков 5 в линии 6-10 питания производится регулирующей задвижкой

ll, Формула из обретения

Способ мелиорации земель поймы нижнего бьефа плотины, включающий образование водохранилища телом плотины, имеющей дренажную систему, забор воды из водохранилища и отвод ее через систему распределения в мелиорируемую пойму, о т л и ч а ю щ и йс я тем, что, с целью сокращения расходов воды из водохранилища на орошение земель поймы, уменьшения капиталовложений и эксплуатационных з атрат; з абор воды осуществляют непосредственно из дренажной системы плотины с последунщим направлением ее для орошения поймы.
