Реферат



Изобретение относится к медици иской технике, касается стоматологии и может быть использовано для нанесения реминерализующих защитных покрытий на поверхность зубов или лекарственных составов на слизистую оболочку полости рта. Цель изобретения - создание поддержания заданного температурного режима лекарственных составов . Для этого добавочный кран устройства выполнен в виде вихревого энергоразделителя , обеспечивающего получение двух потоков газа - подогретого и охлажденного. Наличие регулировочного вентиля после энергоразделителя позволяет более точно регулировать температуру потоков газа. Подогретый газ используется для высушивания обрабатываемых поверхностей, подогрева, термостабилизации и транспортировки лекарственных веществ. Охлажденный поток позволяет увеличить время полимеризации цианакрилатов. Наличие трех резервуаров дает возможность наносить на поверхность зубов и слизистую оболочку жидких и порощкообразных веществ или их комбинации. Смешивание веществ происходит вне устройства в распыленном состоянии. 1 ил. (Q (Л

ВИВФФМЮ

: ПА ВНТ! C4rji

4в6Фмтека МЬА

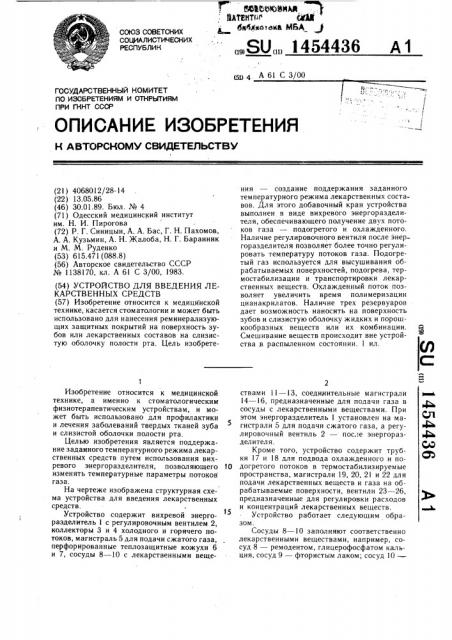

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1454436 А 1

yg 4 А 61 С 3/00

У

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Изобретение относится к медицинской технике, а именно к стоматологическим физиотерапевтическим устройствам, и может быть использовано для профилактики и лечения заболеваний твердых тканей зуба и слизистой оболочки полости рта.

Целью изобретения является поддержание заданного температурного режима лекарственных средств путем использования вихревого энергоразделителя, позволяющего 10 изменять температурные параметры потоков газа.

На чертеже изображена структурная схема устройства для введения лекарственных средств.

Устроиство содержит вихревой энергоразделитель 1 с регулировочным вентилем 2, коллекторы 3 и 4 холодного и горячего потоков, магистраль 5 для подачи сжатого газа, перфорированные теплозащитные кожухи 6 и ?, сосуды 8 — 10 с лекарственными вещеГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 40680.12/28-14 (22) 13.05.86 (46) 30.01.89. Бюл. № 4 (?1) Одесский медицинский институт им. Н. И. Пирогова (72) P Г. Синицын, А. А. Бас, Г. Н. Пахомов, А. А. Кузьмин, А. Н. Жалоба, Н. Г. Баранник и М. М. Руденко (53) 615.471 (088.8) (56) Авторское свидетельство СССР № 1138170, кл. А 61 С 3/00, 1983. (54) УСТРОИСТВО ДЛЯ ВВЕДЕНИЯ ЛЕКАРСТВЕННЫХ СРЕДСТВ (57) Изобретение относится к медицинской технике, касается стоматологии и может быть использовано для нанесения реминерализующих защитных покрытий на поверхность зубов или лекарственных составов на слизистую оболочку полости рта. Цель изобретения — создание поддержания заданного температурного режима лекарственных составов. Для этого добавочный кран устройства выполнен в виде вихревого энергоразделителя, обеспечивающего получение двух потоков газа — подогретого и охлажденного.

Наличие регулировочного вентиля после энергоразделителя позволяет более точно регулировать температуру потоков газа. Подогретый газ используется для высушивания обрабатываемых поверхностей, подогрева, термостабилизации и транспортировки лекарственных веществ. Охлажденный поток позволяет увеличить время пол имеризации цианакрилатов. Наличие трех резервуаров дает возможность наносить на поверхность зубов и слизистую оболочку жидких и порошкообразных веществ или их комбинации.

Смешивание веществ происходит вне устройства в распыленном состоянии. 1 ил.

2 ствами 1! — 13, соединительные магистрали

14 — !6, предназначенные для подачи газа в сосуды с лекарственными веществами. При этом энергоразделитель 1 установлен на магистрали 5 для подачи сжатого газа, а регулировочный вентиль 2 — после энергораздел и тел я.

Кроме того, устройство содержит трубки 17 и 18 для подвода охлажденного и подогретого потоков в термостабилизируемые пространства, магистрали 19, 20, 21 и 22 для подачи лекарственных веществ и газа на обрабатываемые поверхности, вентили 23 — 26, предназначенные для регулировки расходов и концентраций лекарственных веществ.

Устройство работает следующим образом.

Сосуды 8 — 10 заполняют соответственно лекарственными веществами, например, сосуд 8 — ремодентом, глицерофосфатом кальция, сосуд 9 — фтористым лаком; сосуд 10—

1454436

3 цианакрилатным клеем. Сжатый газ при температуре окружающей среды (=(+20) С) по магистрали 5 подводится в энергоразделитель 1 и там разделяется на два потока, охлажденный с температурой (+13) С подается в коллектор 3, а подогретый с температурой (+40) С вЂ” в коллектор 4. При необходимости температуры и массовые расходы покидающих энергоразделитель потоков регулируются вентилем 2.

В коллекторе 3 поступающий охлажденный поток разделяется на две части

Первая по трубке 17 подается в термостабилизируемое пространство, образуемое теплозащитным кожухом 7 и полиэтиленовым сосудом 10. Охладив сосуд и находящееся в нем лекарственное вещество, поток газа через перфорированные отверстия отводится в атмосферу. Вторая часть охпажденного потока по магистрали 14 подается в сосуд 10, создавая избыточное давление, которое необходимо для подачи жидкости (циакрина) по магистрали 19 к обрабатываемой поверхности. Расход жидкости регулируется вентилем 23.

1 В коллекторе 4 подогретый газ разделяется на четыре потока. Первый по трубке 18 подается в термостабилизируемое пространство, образованное сосудом 9 с фтористым лаком (либо другим лекарственным веществом) и теплозащитным кожухом 6, а затем выводится в атмосферу, предварительно подогревая лекарственное вещество. Второй поток, предназначенный для высушивания обрабатываемой поверхности, подается непосредственно на слизистую оболочку полости рта или поверхность зубов по магистрали 22. Расход этого потока регулируется вентилем 26. Два других подогретых потока по магистралям 15 и 16 направляются в сосуды 8 и 9, обеспечивая транспортировку к поверхности зуба фторлака по магистрали 20 и лечебного порошка по магистрали 21.

Вентили 24 и 25 служат для регулировки фторлака и порошка.

Устройство можно применять следующим образом.

При открытии вентиля 26 струей подогре. того газа из магистрали 22 высушивают

4 обрабатываемую поверхность (ряд зубов, участок слизистой оболочки и т. д.). При одновременном открытии вентилей 23 и 25 обрабатываемую поверхность покрывают жидкостью и порошком одновременно (например, реминерализующий цианакрилатный лак). При необходимости нанести на обрабатываемую поверхность другой состав открывают вентиль 24 и покрывают поверхность зубов (например, фторлаком). Лекар-!

0 ственные средства можно использовать поочередно, для чего следует открывать один из вентилей 23 — 25. При лечении заболеваний слизистой оболочки полости рта можно последовательно наносить растворы анесте 15 тиков, ферментов и порошковую смес (антибиотики, сульфаниламиды и т, д.). Наличие энергоразделителя в устройстве позволяет разделить сжатый газ на два потока — охлажденный и подогретый — без дополнительных энергетических затрат. Оба по2д тока затем используются для термостабилизации лекарственных составов, а подогретый еще и для высушивания обрабатываемых поверхностей.

Таким образом, устройство дает возможность поддерживать лекарственные вещества на определенных температурных уровнях, значительно расширяет возможности их применения, сокращает затраты рабочего времени на проведение подготовительных мероприятий при профилактике заболеваний зубов или лечении слизистой оболочки полости рта.

Формула изобретения

Устройство для введения лекарственных средств, состоящее из сосудов с лекарственными веществами, магистрали для подачи сжатого газа и магистрали для подачи лекарственных веществ, отличающееся тем, что, с целью поддержания заданного температурного режима лекарственных средств, устройство снабжено вихревым энергоразделителем и регулировочным вентилем, при этом энергоразделитель установлен на магистрали для подачи сжатого газа, а регулировочный вентиль — после энергораздел ител я.

1454436

2б
