Фиксатор патрубков тройника для аппарата искусственной вентиляции легких

Фиксатор патрубков тройника для аппарата искусственной вентиляции легких

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине , касается механизма крепления тройников в аппаратах для искусственного дыхания и наркоза. Цель изобретения - предупреждение подвижности тройника относительно тела пациента при проведении искусственной вентиляции легких. Для этого тройник с патрубками 5 и необходимым оборудованием (шлангами,рото-носовой маской и эндотрахеальной трубкой) устанавливают в фиксатор, пружинящие захваты 2 отжимаются и тройник устанавливается на основании 1 так, чтобы захваты плотно обжимали патрубки тройника. Центральньй упор 3 препятствует перемещению тройника в вертикальном направлении и смещению его вдоль основания фиксатора. Т.о. патрубки тройника фиксируются устройством по максимально возможной площади поверхности,что предотвращает перемещение тройника, влияя на качество проведения работ. 2 ил. S (Л

у ффбЮЗНАВ щ рУ::.1;йВ фф ду Thik@ МЬА

В а

ССЭОЭ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU „„1454465 (51) 4 А 61 Н 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGH0MV СВИДЕТЕЛЬСТВУ

Г

)ГОСУДАРСТЯЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 3963525/28-14 (22) 29,08.85 (46) 30.01,89.,Бюл. Ф 4 (71) Центр методологии изобретательства и Научно-исследовательский институт клинической и экспериментальной хирургии им. M.Топчибашева (72) Г.И.Кулиев и Г.А,Цатурян (53) 615.471 (088,8) (56) Энгстрем Эрика. Каталог Швеции, 1983, Р 56-11280-00, с, 8, (54) ФИКСАТОР ПАТРУБКОВ ТРОЙНИКА

ДЛЯ АППАРАТА ИСКУССТВЕННОЙ BEHTHJNIJHH

ЛЕГКИХ (57) Изобретение относится к медици не, касается механизма крепления тройников в аппаратах для искусственного дыхания и наркоза, Цель изобретения — предупреждение подвижности тройника относительно тела пациента при проведении искусственной вентиляции легких, Для этого тройник с патрубками 5 и необходимым оборудованием (шлангами,рото-носовой маской и эндотрахеальной трубкой) устанавливают в фиксатор, пружинящие захваты 2 отжимаются и тройник устанавливается на основании 1 так, чтобы захваты плотно обжимали патрубки тройника.

Центральный упор 3 препятствует перемещению тройника в вертикальном направлении и смещению его вдоль основания фиксатора. Т.о. патрубки тройника фиксируются устройством по максимально возможной площади поверхности,что предотвращает перемещение тройника, влияя на качество проведения работ.

2 ил. д...

1454465

Составитель С.Клыпкин

Редактор Н.Горват Техред М.Ходанич

Корректор И,Муска

Заказ 7375/11 Тираж 644 Подписное

ВНИИПИ Iîñóäàðñòâåííîão комитета. по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 l

Изобретение относится к медицине, а именно к механизмам крепления тройников в аппаратах для искусственного дыхания и наркоза.

Целью изобретения является предупреждение подвижности тройника относительно тела пациента при проведении искусственной вентиляции легких.

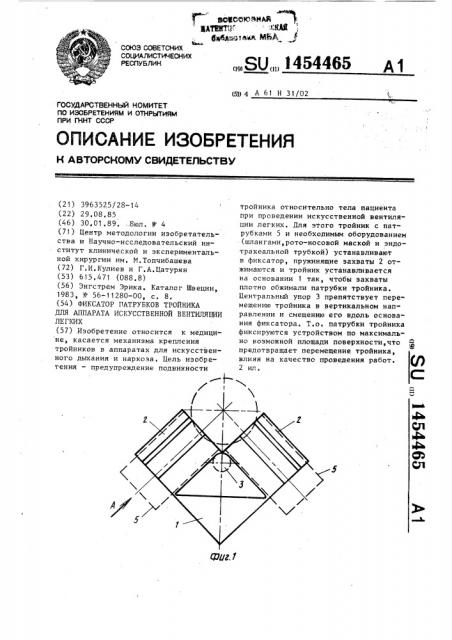

На фиг.1 изображено устройство, общий вид; на фиг,2 — вид A на фиг. 1.

Фиксатор содержит основание 1 с пружинящими захватами 2, при этом основание снабжено центральным упором 3, а каждый захват 2 выполнен

s виде лепестка 4, отогнутого в сторону основания 1, при этом оси симметрии лепестков расположены под углом, соответствующим углу разведения патрубков 5 тройника. Основание

1 фиксатора жестко закреплено на опоре 6.

Фиксатор работает следующим образом.

Тройник с патрубками 5 и необходимым оборудованием (шлангами, ротоносовой маской и эндотрахеальной трубкой) устанавливается в фиксатор, при этом пружинящие захваты 2 отжимаются и тройник устанавливается на основании 1 таким образом, чтобы захваты 2 плотно обжимали патрубки 5

5 тройника. При этом центральный упор

3 препятствует перемещению тройника в вертикальном направлении и смещению его вдоль основания 1.

Таким образом, патрубки 5 тройника фиксируются устройством по максимально возможной площади поверхности, что предотвращает перемещение тройника в процессе проведения искусственной вентиляции легких и влияет на качество проведения работ, связанных с применением дыхательной аппаратуры.

Формула изобретения

Фиксатор патрубков тройника для аппарата искусственной вентиляции легких, содержащий основание с пружинящими захватами, о т л и ч а ю " шийся тем, что, с целью предуп25 реждения подвижности тройника относительно тела пациента при проведении искусственной вентиляции легких, основание снабжено центральным упором, каждый захват выполнен в виде лепестка, отогнутого в сторону основания, 30 при этом оси симметрии лепестков расположены под углом, соответствующим углу разведения патрубков тройника.
