Изобретение относится к области строительной индустрии. Цель изобретения - увеличение производительности и расширение технологических воз- ;можностей линии. Решается поставленная задача путем установки двух передаточных самоходных тележек 2, расположенных в разрыве между постами подготовки I и формования 3, при этом на одной из них в форму укладывают нижний слой раствора, на другой - верхний слой раствора и производят отделку, а над передаточными тележками смонтирована общая линия 6 подачи раствора, расположенная перпендикулярно оси перемещения форм-вагонеток по постам подготовки и формования. 1 ил.

СС)ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с5)) 4 В 28 В 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСКОМЪГ СОИДЕТЕЛЬСТВУ (21) 42) 2) 97/29-33 (22) 12. 01.87 (46) 30. 01 . 89. Бюл. В 4 (71) Завод железобетонных конструкций N - 2 (72) В.Н, Слатин, В.С. Пустовойтовский, А.П. Кобзев и В.В ° Медведев (53) 666.97.033(088.8) (56) Авторское свидетельство СССР

N1 931472, кл. В 28 В 5/04, 1980. (54) ТЕХНОЛОГИЧЕСКАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ (57) Изобретение относится к области строительной индустрии. Цель изобретения — увеличение производительности и расширение технологических возможностей линии. Решается поставленная задача путем установки двух передаточных самоходных тележек 2, расположенных в разрыве между постами подготовки 1 и формования 3, при этом на одной из них в форму укладывают нижний слой раствора, на другой — верхний слой раствора н производят отделку, а над передаточными тележками смонтирована общая линия 6 подачи раствора, расположенная перпендикулярно оси перемещения форм-вагонеток по постам подготовки и формования. 1 ил.

1454702

Изобретение относится к технике производства строительных изделий и может быть использовано в промышленности сборного железобетона, в том числе в крупнопанельном и крупно5 блочном домостроении при заводском изготовлении в горизонтальном положении железобетонных и бетонных изделий.

Цель изобретения — увеличение производительности и расширение .техноло,гических возможностей линии.

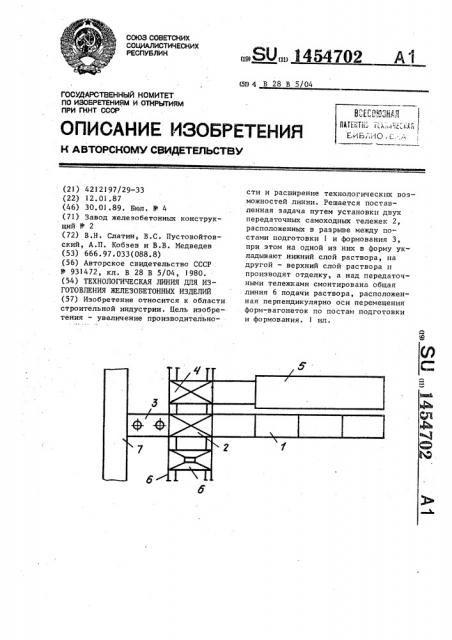

На чертеже показана предлагаемая технологическая линия, план. 15

Технологическая линия содержит последовательно установленные посты ,1 подготовки, передаточные самоходные тележки 2, пост 3 формования, пост 4 отделки, камеры 5 термообра- 20 ботки, линию 6 подачи раствора и бетоновозную эстакаду 7.

На постах 1 подготовки формы-заготовки распалубливаются, изделия снимаются краном, а формы-вагонетки 25 чистятся, смазываются, закрываются борта, укладывается арматура, закладные детали, вкладыши, а затем форма-вагонетка поступает на пост укладки нижнего слоя раствора, смонтированный на самоходной передаточ,ной тележке 2. На посту укладки ниж него слоя раствора с помощью соответствующего оборудования производится укладка раствора, который подается по линии 6 подачи раствора,, а затем с помощью передаточного устройства форма-вагонетка подается на пост. формования. На посту 3 формования с помощью соответствующего оборудогания производится укладка бетона, который подается по бетоновозной эстакаде 7, установленной или над постом формования, или в стороне от него параллельно линии подачи раствора. Затем подается следующая форма, самоходная тележка отходит в сторону и в форму-вагонетку укладывается раствор. На освободившееся место устанавливается другая передаточная самоходная тележка, на

50 которой смонтирован пост 4 отделки.

После формования форма-вагонетка поступает на пост отделки, установленный на передаточной самоходной тележке 2, и передаточная самоходная тележка отходит в сторону, а на ее место устанавливается передаточная самоходная тележка 2 с формой-вагонеткой, на дно которой уже уложен слой раствора, и форма-вагонетка с помощью передаточного устройства подается на пост формования.

На посту отделки в стороне от поста формования в форму-вагонетку поверх слоя бетона с помощью соответствующего оборудования укладывается верхний слой раствора, который подается по линии 6 подачи раствора, осуществляется разравнивание и заглаживание поверхности изделия, после чего форма подается на пост выдержки, а затем в камеры 5 термообработки .

После термообработки форма-вагонетка с изделием поступает на пост 1 подготовки; цикл повторяется.

Формула и з о б р е т е н и я

Технологическая линия для изготовления железобетонных изделий, содержащая установленные соосно в технологической последовательности посты подготовки, формования, расположенные параллельно им камеры термообработки, соединенные с постами подготовки и формования по торцам рельсовыми направляющими с установленными на них передаточными тележками для загрузки и выгрузки форм-вагонеток в камеры термообработки, устройства подачи бетонной смеси и раствора, отличающаяся тем, что, с целью увеличения производительности и расширения технологических возможностей, она снабжена установленной на рельсовые направляющие со стороны загрузки камеры термообработки дополнительной передаточной тележкой, устройство подачи раствора расположено по крайней мере над одной из передаточных тележек, установленных со стороны загрузки форм-вагонеток на рельсовых направляющих, которые расположены между постом формования и постами подготовки.
