Реферат



Изобретение относится к печатающим устройствам. Оно позволяет повысить надежность работы. В процессе печати по обмотке электромагнита тормоза протекает ток и бумажная лента удерживается до окончания печати всей строки. При наличии бумажной ленты в зазоре между якорем и сердечником электромагнита тормоза цепь формирования сигнала «Окончание бумаги размыкается . После отпечатывания знаков всей строки по команде из блока формирования управляющих сигналов обмотка 12 электромагнита тормоза отключается, а электромагнит протяжки включается. При этом ролики. прижимают бумажную ленту к транспортным кольцам знакового барабана и происходит перемещение бумажной ленты на один интервал. При отсутствии бумажной ленты 4 в зазоре между сердечником и якорем цепь формирования сигнала «Окончание бумаги замыкается и блок управления электродвигателем вырабатывает сигналы на останов электродвигателя 1 ил. с 9

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄ SUÄÄ 1454734 (50 4 В 41 J 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4126346/40-! 2 (22) 10.07.86 (46) 30.01.89. Бюл. № 4 (72) С. И. Вахатов, Г. В. Абрамова, Д. 3. Сафина и И. Х. Валеев (53) 681.62 (088.8) (56) Техническое описание и инструкция по эксплуатации механизма печатающего

МП!6 — 2 ПТ3.043.!05 ТО, с. 10. (54) ПЕЧАТАЮЩИЙ МЕХАНИЗМ (57) Изобретение относится к печатающим устройствам. Оно позволяет повысить надежность работы. В процессе печати по обмотке электромагнита тормоза протекает ток и бумажная лента удерживается до окончания печати всей строки. При наличии бумажной ленты в зазоре между якорем и сердечником электромагнита тормоза цепь формирования сигнала «Окончание бумаги» размыкается. После отпечатывания знаков всей строки по команде из блока формирования управляющих сигналов обмотка 12 электромагнита тормоза отключается, а электромагнит протяжки включается. При этом ролики. прижимают бумажную ленту к транспортным кольцам знакового барабана и происходит перемещение бумажной ленты на один интервал. При отсутствии бумажной ленты 4 в зазоре между сердечником и якорем цепь формирования сигнала «Окончание бумаги» замыкается и блок управления электродвигателем вырабатывает сигналы на останов электродвигателя 1 ил.

1454734

Формула изобретения

Печатающий механизм, содержащий знаковый барабан, установленный на валу элект родвигателя, соединенного входом с выходом блока управления электродвигателем, и кинематически соединенный через раскатный ролик с красящей катушкой и через прижимные ролики с подпружиненным плечом закрепленного на оси рычага, блок формирования управляюших сигналов, подключенный выходами к выводам электромагнита тормоза бумажной ленты, отличающийся тем, что. с целью повышения надежности работы, он снабжен блоком формирования сигнала наличия бумажной ленты, электромагнитом протяжки, установленным под другим плечом рычага, диэлектрическим корпусом и диэлектрической прокладкой, размещенной между бумажным полотном и якорем электромагнита тормоза бумажной ленты, при этом сердечник электромагнита тормоза бумажной ленты размещен в диэлектрическом корпусе и установлен под бумажным полотном, управляю1цие электрические выводы якоря и сердечника электромагнита тормоза бумажной ленты соединены с входами блока формирования сигнала наличия бумажной ленты, который выходом подключен .к входу блока управления электродвигателем, причем дополнительные выходы блока формирования управляющих сигналов связаны с выводами электромагнита протяжки.

С. Алексанов рес Корректор И.Муска

П одни сное бретениям и открытиям при ГКНТ СССР

Раушская наб., д. 4/5 приятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к печатающим устройствам.

Цель изобретения — повышение надежности работы.

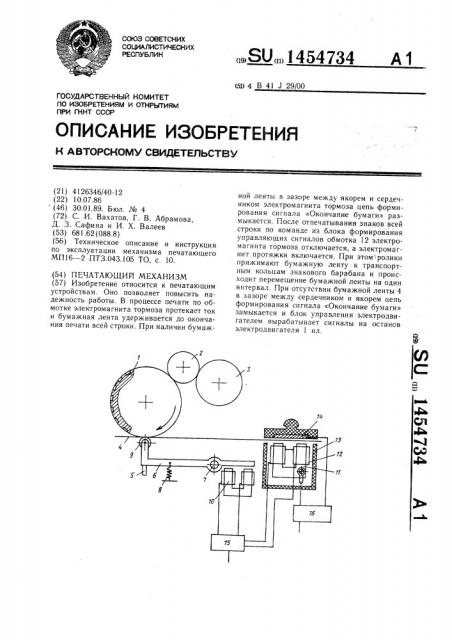

На чертеже схематически изображен печатающий механизм.

Печатающий механизм содержит знаковый барабан 1, кинематически связанный с электродви гателем, соединенным с блоком управления (не показаны) . Раскатный ролик

l2 и красящая катушка 3 представляют собой красящий узел. Бумажная лента 4 расположена между знаковым барабаном 1 и ударными молоточками 5. Узел транспорта бумажной ленты содержит П-образный рычаг

6, установленный на оси 7 и связанный с возвратной пружиной 8. На концах рычага

6 установлены прижимные ролики 9, распо ложенные через бумажну1о ленту 4 против транспортных колец по обе стороны знаково го барабана 1. П-образный рычаг 6 связан с !

" электромагнитом 10 протяжки. Электромаг.нит тормоза содержит сердечник 11, выпол,.ненный из электротехнической стали, с рас положенными на нем обмотками 12. Сердечник 11 установлен в корпусе 13, выполнен ном из диэлектрического материала. Якорь 25

14 электромагнита тормоза также выполнен .из электротехнической стали и запрессован в диэлектрический материал таким образом, по открытой оставлена лишь поверхность якоря 14, обращенная к сердечнику 11. Бумажная лента 4 расположена в зазоре между якорем 14 и сердечником 11 электромагнита тормоза. Обмотки 12 электромагнита тормоза и обмотки электромагнита 10 про.тяжки подключены к блоку 15 формирования ,.управляющих сигналов, кроме того, сердечник 11 и якорь 14 электромагнита тормоза соедчнены с блоком 16 формирования сигнала наличия бумажного полотна.

Печатающий механизм работает следующим образом.

При вращении знакового оарабана 1 40 краска с катушки 3 наносится раскатным роликом 2 на наружную поверхность литер.

По сигналам синхронизатора (не показан) определяется наличие той или иной литеры в зоне печати. При наличии необходимых литер в зоне печати срабатывают ударные молоточки 5 и производят оттиск на бумажной ленте 4. В процессе печати по обмотке 12 электромагнита тормоза протекает ток и бумажная лента 4 удерживается до окончания печати всей строки. При наличии бумаж- у> ной ленты 4 в зазоре между якорем 14 и сердечником 11 электромагнита тормоза цепь формирования сигнала «Окончание бумаги»

Сост ави т ел ь

Редактор А. Огар Текред И. Be

Заказ 7400/24 Тираж 338

БНИИПИ Государственного комитета по изо

113 035, Москва, Ж вЂ” 35, П рои заодственно-пол и графическое и ред разомкнута. После отпечатывания знаков всей строки по команде с блока 15 управле ния обмотка 12 электромагнита тормоза отключается, а электромагнит 10 протяжки включается. При этом ролики 9 прижимают бумажную ленту 4 к транспортным кольцам знакового барабана 1 и происходит перемещение бумажной ленты 4 на один интервал. Затем цикл печати повторяется.

При отсутствии бумажной ленты 4 в зазоре между сердечником 11 и якорем 14 цепь формирования сигнала «Окончание бумаги» замыкается и блок 16 вырабатывает сигналы, которые поступают в блок управления электродвигателем; происходит останов электродвигателя и загорается индикационное табло «Конец бумаги». Так как в процессе работы печатающего устройства якорь

14 и сердечник 11 электромагнита тормоза находятся под напряжением, для защиты обслуживающего персонала от поражения электрическим током эти детали изолированы.

Использование изобретения повышает надежность работы печатающего механизма.
