Реферат



Изобретение относится к таре, а именно к контейнерам для транспортирования и хранения крепежных деталей и инструмента. Целью изобретения является повышение удобства пользования за счет обеспечениянескольких фиксированньк положений полок контейнера в раскрытом состоянии. Обеспечивается это тем, что контейнер снабжен съемными кронштейнами, имеющими упоры. 9 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111

4 53 А2

151) 4 В 65 Р 6/00

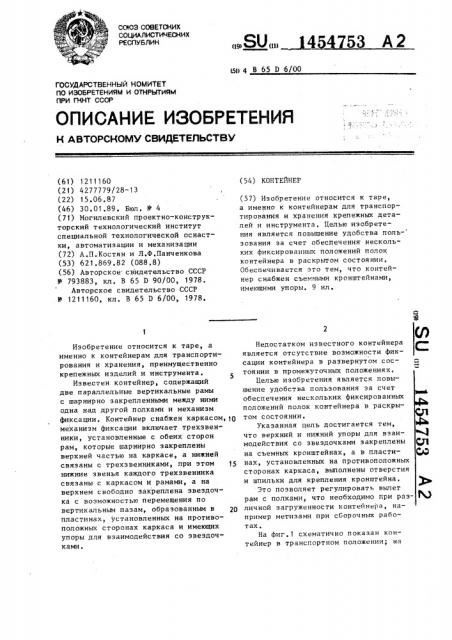

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТ0РСНОМУ СВИДЕТЕЛЬСТВУ (54) КОНТЕЙНЕР

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

flPH ГКНТ СССР (61) 1211160 (21) 4277779/28-13 (22) 15.06.87 (46) 30.01.89, Бюл. № 4 (71) Могилевский проектно-конструкторский технологический институт специальной технологической оснастки, автоматизации и механизации (72) А.П.Костян и Л.Ф.Панченкова (53) 621,869.82 (088,8) (56) Авторское свидетельство СССР № 793883, кл. В 65 D 90/00, 1978.

Авторское свидетельство СССР

¹ 1211160, кл. В 65 D 6/00, 1978.

Изобретение относится к таре, а именно к контейнерам для транспортирования и хранения, преимущественно крепежных изделий и инструмента.

Известен контейнер, содержащий две параллельные вертикальные рамы с шарнирно закрепленными между ними одна над другой полками и механизм фиксации. Контейнер снабжен каркасом, 10 механизм фиксации включает трехзвенники, установленные с обеих сторон рам, которые шарнирно закреплены верхней частью на каркасе, а нижней связаны с трехзвенниками, при этом 15 нижние звенья каждого трехзвенника связаны с каркасом и рамами, а на верхнем свободно закреплена звездочка с возможностью перемещения по вертикальным лазам, образованным в 20 пластинах, установленных на противоположных сторонах каркаса и имеющих упоры для взаимодействия со звездочками. (57) Изобретение относится к таре, а именно к контейнерам для транспортирования и хранения крепежных деталей и инструмента ° Целью изобретения является повышение удобства пользования за счет обеспечения. нескольких фиксированных положений полок контейнера в раскрытом состоянии.

Обеспечивается это тем, что контейнер снабжен съемными кронштейнами, имеющими упоры, 9 ил .

Недостатком известного контейнера является отсутствие возможности фиксации контейнера в развернутом состоянии в промежуточных положениях.

Целью изобретения является повышение удобства пользования за счет обеспечения нескольких фиксированных положений полок контейнера в раскрытом состоянии.

Указанная цель достигается тем, что верхний и нижний упоры для взаимодействия со звездочками закреплены Д на съемных кронштейнах, а в пласти- (ф нах, установленных на противоположных сторонах каркаса> выполнены отверстия и шпильки для крепления кронштейна. ф

Это позволяет регулировать вылет рам с полками, что необходимо при раз- М личной загруженности контейнера, например метизами при сборочных работах.

На фиг.1 схематично показан контейнер в транспортном положении; на

Контейнер работает следующим образом.

Ручкой 7 приводят в движение звенья

4-6 и рамы 2 с закрепленными на них полками 3. Оси 8 верхних звеньев 6 перемещаются по.вертикальным паэам пластин 10, установленных на каркасе

I з

14547 фиг.2 - вид А на фиг.1; на фиг,3— фо же, в развернутом положении; на фиг.4 - положение фиксирующей звездочки при транспортном положении контейнера; на фиг.5 — то же, во время перевода контейнера в раскрытое положение, при максимальном выдвижении парнирного трехзвеиника; на фиг,6 о же,.при раскрытом положении конейнера; на фиг.7 -. то же, во время еревода контейнера в транспортное оложение при максимальном выдвижении арнирного трехзвенника; на фиг.8 о же, во время перевода в транспорт- 5 ое положение при достижении верхнего ора; на фиг.9 †. то же, во время пеевода контейнера в транспортное полоение после взаимодействия с верхним ором. 20

Контейнер содержит каркас 1, в ! ерхней части которого шарнирно зареплены две параллельные вертикальные !

Рамы 2, между которыми одна над дру,;гой шарнирно закреплены полки 3. В 25 ,контейнере с двух сторон предусмотрены трехзвенники, состоящие из нижних звеньев 4 и 5 и верхних звеньев 6, и ручка 7, соединяющая рамы 2. Звено

4 закреплено к нижней части рамы 2, :а звено 5 — к нижней части каркаса

1. Звено 6 имеет ось 8 со звездочкой 9, вставленной в.вертикальный паз, пластины 10, установленной на карка се 1. На пластине 10 имеются шпильки

11 и резьбовые отверстия 12 для крепления съемного кронштейна 13 с нижним и верхним упорами 14 и 15 соответст-. венно. Кронштейн 13 установлен пазами

16 на шпильках 11 пластины 10 и закреплен на пластине 10 винтом 17 и гайкой 18.

53 4

1. Звездочка 9, свободно закрепленная на оси 8, взаимодействует с нижним упором 14 кронштейна 13, установленного на шпильках 11 пазами 16 и .,прикрепленного винтом 17 к пластине 10, поворачивается (фиг.5) и при опускании ручки 7 движется вверх и взаимодействует с верхним упором 15 кронштейна 13 (фиг.6), тем самым контейнер зафиксирован в раскрытом положении (фиг.3 и 6). Для перевода контейнера в транспортное положение, ручкой 7 звенья 4-6 приводят в движение. Ось 8 со звездочкой 9 перемещается вниз. Звездочка 9 взаимодействует с упором 14 и поворачивается (фиг.7). При опускании ручки 7 ось 8 со звездочкой 9 движется по пазу пластины 10 вверх. Звездочка 9 взаимодействует с упором 15 (фиг.8), поворачивается (фиг,9) и в этом положении доходит до конца паза. Для обеспечения другого положения контейнера в раскрытсм состоянии, контейнер переводят р исходное положение и откручивают винты 17 и гайки

18, которыми кронштейны 13 крепятся к пластине 10, имеющей резьбовые отверстия 12. Кронштейны 13 переустанавливают на другие шпильки 11 (вверх или вниз, в зависимости от необходимого вылета рам 2 с полками 3) и закрепляют винтами 17 и гайками 18.

Контейнер готов к работе.

Формула из о брет ения

Контейнер по авт.св. Ф 1211160, отличающийся тем, что, с целью повышения удобства пользования за счет обеспечения нескольких фиксированных положений полок контейнера, верхний и нижний упоры для взаимодействия со звездочками попарно закреплены на съемных кронштейнах, а в пластинах, установленных на противоположных сторонах каркаса, выполнены отверстия и шпильки для крепления кронштейна.

t 454 753

1454753

lee. l

1454753
