Способ монтажа вертикальных сооружений

Способ монтажа вертикальных сооружений

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , в частности к технологии монтажа методом поворота таких вертикальных сооружений, как шахтные копры, опоры ЛЭП, осветительные мачты и т.п. Целью изобретения является повьшение безопасности подъема, сокращение такелажной оснастки и трудозатрат в стесненных условиях работы. Сооружение 1, содержащее стойки 2 с ш«ними частями 3, соединяют между собой шарнирами 4, закрепленными на фундаментах 8, поднимают за счет усилия, приложенного , к тяге 10. При этом происходит поворот сооружения вокруг шарниров 7 до момента соприкосновения и замыкания полушарниров б и б шарниров 6 стоек 5, закрепленных на фундаментах 9. Далее сооружение поднимают, поворачивая вокруг шарнира 6, образованного двумя полушарнирами 6 и 6 , вследствие чего шарнир 7 размыкается на два полушарнира 7 и 7 . В процессе монтажа вертикального сооружения основания частей 3 стоек будут перемещаться по дорожке скольжения 11. По окончании подъема шарнир 7 фиксируют жестко. Применение данного изобретения на практике сократит такелажную оснастку и трудозатраты на выполнение монтажных работ . 1 ил. о (f. С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н) (5ц 4 В 66 F 11/02

ОПИСАНИЕ ИЗОБРЕ ЕНИД

К A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ бл

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4257269/29-33 (22} 05.06.87 (46) 30.01.89. Бюл. Ф 4 (71) Проектно-технологический трест организации и технологии шахтного строительства "Оргтехшахтострой" (72) В.А.Жукунов (53) 621. 861. 4 (088 ° 8) (56) Авторское свидетельство СССР

М 586118, кл. В 66 F 11/02, 1976 ..

Авторское свидетельство СССР

У 732203, кл. В 66 F 11/02, 1978. (54) СПОСОБ МОНТАЖА ВЕРТИКАЛЬНЫХ СООРУЖЕНИЙ (57) Изобретение относится к строительству, в частности к технологии монтажа методом поворота таких вертикальных сооружений, как шахтные копры, опоры ЛЗП, осветительные мачты и т. п.

Целью изобретения является повышение безопасности подъема, сокращение такелажной оснастки и трудозатрат в стесненных условиях работы. Сооружение 1, содержащее стойки 2 с нижними частями 3, соединяют между собой шарнирами 4, закрепленными на фундаментах 8, поднимают за счет усилия, приложенного,к тяге 10. При этом происходит поворот сооружения вокруг шарниров 7 до момента соприкосновения и

I л замыкания полушарниров 6 и 6 шарниров 6 стоек 5, закрепленных на фундаментах 9 ° Далее сооружение поднимают, поворачивая вокруг шарнира 6, обра-! зованного двумя полушарнирами 6 и л

6, вследствие чего шарнир 7 размыл кается на два полушарнира 7 и 7

В процессе монтажа вертикального сооружения основания частей 3 стоек будут перемещаться по дорожке скольжения 11. По окончании подъема шарнир 7 фиксируют жестко. Применение данного изобретения на практике сократит такелажную оснастку и трудозатраты на выполнение монтажных работ. 1 ил.

1454777

Изобретение относится к строительтву, в частности к монтажу методом оворота таких вертикальных сооружей, как шахтные копры, опоры ЛЭП, осветительные мачты, буровые вышки и т.п.

Цель изобретения — повышение безопасности подъема, сокращение такеажной оснастки и трудозатрат в стес- 10 енных условиях работы.

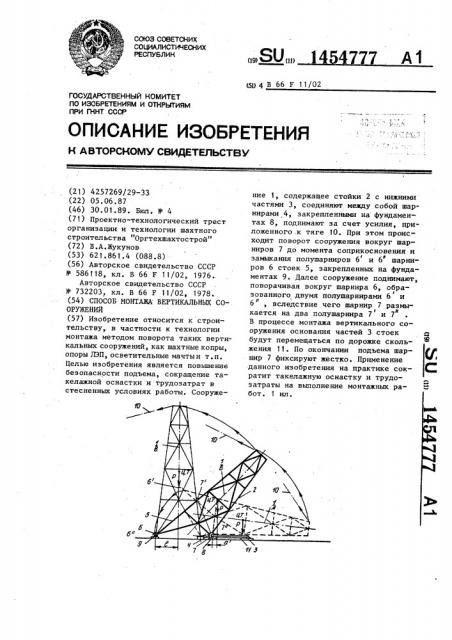

На чертеже представлена схема одъема сооружения.

Вертикальное сооружение 1 (предтавлено в трех положениях; исходое — А; промежуточное — Б; проектое — В, содержащее стойки 2 с нижими частями 3, соединяют между собой осредством шарниров 4. Противополож я сторона сооружения 1 имеет стойки 0 с разъемными шарнирами б. При этом ооружение 1 в исходном положении А пирают на разъемные шарниры 7, соосые с шарнирами 4 или расположенные близи их и закрепленные на фундамен- 2g

1 гах 8, а в промежуточном положении

3 и в проектном положении В на разъемные шарниры б, закрепленные на". троектных фундаментах 9. На верхней асти сооружения 1 закрепляют тягу

10 грузопдъемного устройства (не поазано).

Монтаж вертикального сооружения осуществляют следующим образом. Сооружение 1 (исходное положение А) поднимают за счет усилия, приложенно" го к тяге 10. При этом происходит поворот сооружения вокруг шарниров 7 до момента соприкосновения и замыкания полушарниров б и 6" шарниров 6 стоек 5 (промежуточное положение Б).

В этот момент обязательно сохраняется расстояние d между шарниром 7 и вертикалью, проходящей через центр тяжести (ц.т.) сооружения 1, т.е. бла- 4 годаря правильно выбранному положению шарнира 7 центр тяжести остается справа от него, что является необходимым условием плавного подъема сооружения. Далее сооружение 1 поднима-. ют,поворачивая вокруг шарнира 7, образованного двумя полушарнирами 6 и 6, вследствие чего шарнир 7 рази мыкается на два полушарнира 7 и

/ н

7 . Подъем сооружения продолжают до проектного положения В, при котором также сохраняется плечо е между шар" нирами б и вертикалью, проходящей через центр тяжести сооружений 1, что обеспечивает его устойчивость и исключает необходимость в тормозных устройствах. После чего закрепляют нижние части 3 стоек 2 по проекту, снимают усилие с тяги 10 и производят демонтаж такелажной оснастки. В процессе перевода сооружения 1 иэ промежуточного Б в проектное В положение основания частей 3 стоек будут перемещаться по дорожке 11 скольже" ния. Части 3 могут иметь и нешарнирное соединение со стойками 2, например телескопическое, или вообще могут выполняться отдельно с последующей установкой с помощью легкого крана после подъема сооружения 1.

Применение предлагаемого способа позволит обходиться простейшей такелажной оснасткой, отказаться от тормозных систем, осуществлять подъем сооружения в стесненных условиях и удешевить монтажные работы.

Формула изобретения

Способ монтажа вертикальных сооружений поворотом его стоек вокруг эак" репленных на фундаментах шарниров путем приложения тягового усилия к верхней его части с последующим закреплением стоек сооружения на фундаментах, отличающийся тем, что, с целью повышения безопасности подъема, сокращения. такелажной оснастки и трудозатрат при работе в стесненных условиях, стойки одной иэ сторон сооружения выполняют составными из шарнирно соединенных частей, укладывают их горизонтально на дорожку скольжения под сооружение и временно соединяют, затем в месте их соединения устанавливают дополнительные опорные шарниры, выполненные разъемными, а на концах противолежащих стоек сооружения закрепляют обоймы для опорных шарниров, смонтированных на фундаментах, и подъем сооружения осуществляют поочередным поворотом вокруг дополнительных опорных шарниров до соприкосновения противолежащих стоек фундаментов, затем поворачивают вокруг них до установки сооружения в вертикальное положение с последующей жесткой фиксацией составных стоек.
