Рабочий орган механизма для разрушения перемычек пекококсового пирога в пекококсовой печи

Рабочий орган механизма для разрушения перемычек пекококсового пирога в пекококсовой печи

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам механизации тяжелых и трудоемких работ в коксохимическом производстве а именно к устройствам для разрушения перемычек пекококсования пирога в пекококсовой печи. Целью изобретения является повышение долговечности и упрощение конструкции. Рабочий орган механизма для разрушения перемычек пекококсового пирога содержит полую штангу, снабженную в передней части наконечником и рабочим инструментом. На концевой части штанги концентри чно насажен расширительный бачок, имеющий штуцер для заправки штанги водой . Концевая часть штанги в зоне, охватываемой расширительным бачком, имеет нижние отверстия для прохода воды из полости бачка в полость штанги и верхние отверстия для выхода паровоздушной смеси из полости штанги в полость бачка. Штанга устанавливается в роликовой обойме механизма для разрушения перемьтек пекококсового пирога, и ее концевая часть проушиной соединяется с пневмоударником. Механизм устанавливается на площадке коксовыталкивателя. Изобретение позволяет осуществить охлаждение рабочего органа без использования насоса и подачи охладителя за счет циркуляции уже имеющегося в бачке охладителя вследствие конденсации паровоздушной смеси из-за разности температур в рабочей и концевой частях штанги. 1 з.п, ф-лы, 6 ил. с f (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 С 1О В 33/1О

O ." -0I3QR

ГЛ".Л. 3 Т1:Ц; :;ЩЯЯ

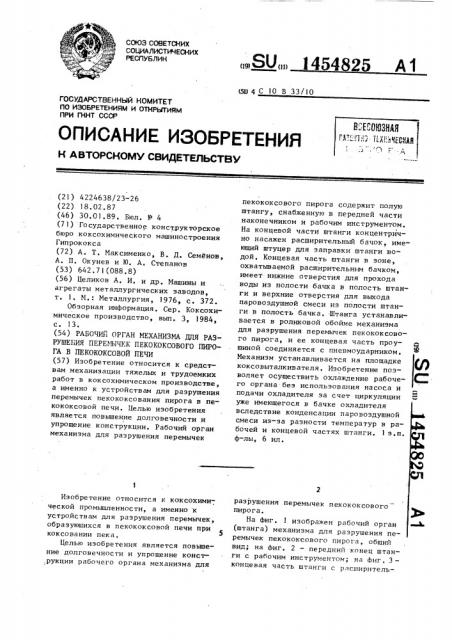

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVlV СВИДЕТЕЛЬСТВУ

I Р /

) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4224638/23-26 (22) 18.02.87 (46) 30.01.89. Бюл. Р 4 (71) Государственное конструкторское бюро коксохимического машиностроения

Гипрококса (72) А. Т, Максименко, В. Д. Семионов, А. П. Окунев и .Ю. А. Степанов (53) 642.71(088.8) (56) Целиков А. И. и др. Машины и агрегаты металлургических заводов, т. l. М.: Металлургия, 1976, с. 372.

Обзорная информация. Сер. Коксохимическое производство, вып. 3, 1984, с. 13. (54) РАБОЧИЙ ОРГАН МЕХАНИЗМА ДЛЯ РАЗРУШЕНИЯ ПЕРЕМЫЧЕК ПЕКОКОКСОВОГО ПИРОГА В ПЕКОКОКСОВОЙ ПЕЧИ (57) Изобретение относится к средствам механизации тяжелых и трудоемких работ в коксохимическом производстве, а именно к устройствам для разрушения перемычек пекококсования пирога в пекококсовой печи. Целью изобретения является повышение долговечности и упрощение конструкции. Рабочий орган механизма для разрушения перемычек

Из обре те ние о тно ситс я к к ок сохимической промышленности, а именно к устройствам для разрушения перемычек, образующихся в пекококсовой печи при коксовании пека.

Целью изобретения является повышение долговечности и упрошение конст.,рукции рабочего органа механизма для

„.SU,» I454825 А1 пекококсового пирога содержит полую штангу, снабженную в передней части наконечником и рабочим инструментом.

На концевой части штанги концентрично насажен расширительный бачок, имеющий штуцер для заправки штанги водой. Концевая часть штанги в зоне, охватываемой расширительным бачком, имеет нижние отверстия для прохода воды из полости бачка в полость штанги и верхние отверстия для выхода паровоэдушной смеси из полости штанги в полость бачка. Штанга устанавливается в роликовой обойме механизма для разрушения перемычек пекококсового пирога, и ее концевая часть проушиной соединяется с пневмоударником.

Механизм устанавливается на площадке коксовыталкивателя. Изобретение позволяет осуществить охлаждение рабочего органа-беэ использования насоса и подачи охладителя за счет циркуляции уже имеюшегося в бачке охладителя вследствие конденсации паровоэдушной смеси из-за разности температур в рабочей и концевой частях штанги. 1 з.п. ф-лы, 6 ил. разрушения перемычек пекококсового лиро га.

На фиг. 1 изображен рабочий орган (штанга) механизма дпя разрушения перемычек пекококсового пирога, общий вид; на фиг. 2 — передний конец штанги с рабочим инструментом; на фиг. 3— концевая часть штанги с расширительз 145 ным бачком; на фиг. 4 — сечение А-А на фиг. 3; на фиг. 5. — установка .рабочего органа механизма для разрушения перемычек пекококсового пирога на коксовыталкивателе; на фиг. 6 — рабочее положение штанги в пекококсовой печи во время разрушения перемычек пекококсового пирога.

Рабочий орган механизма для разру . щения перемычек пекококсового пирога содержит полую штангу 1, заполненную на половину объема своей полости охлаждающим агентом, например водой, выполненную из трубы, снабженную в передней части наконечником 2 и рабочим инструментом (крюком) 3, закрепленным на наконечнике шарнирно посредством оси 4. Концевая часть штанги 1 имеет заглушку 5 с проушиной 6 для присоединения ее к приводу. На концевую часть штанги концентрично насажен расширительный бачок 7, имеющий штуцер 8 для заправки штанги водой, предохранительный клапан 9, контрольное отверстие, закрытое пробкой

10 для контроля уровня воды и сливное отверстие 11, закрытое пробкой для дренажа жидкости. Концевая часть штанги в зоне, охватываемой расширительным бачком, имеет нижние отверстия 12 для прохода воды из полости бачка в полость штанги и верхние отверстия 13 для выхода паровоэдушной смеси иэ полости штанги в полость бачка.

Штанга 1 устанавливается в роликовой обойме 14 механизма для разрушения перемычек пекококсования пирога и ее концевая часть проушиной 6 соединяется с пневмоударником 15, Роликовая обойма 14 закреплена на рычажной системе 16, кинематически связанной с приводом 17, посредством которого она устанавливается на заданной высоте и под заданным углом по отношению к своду 18 пекокок.:овой печи.

Пневмоударник, в свою очередь, установлен в направляющих 19 и снабжен роликами 20 для перемещения в горизонтальном положении посредством привода 21 и цепной передачи 22, Механизм устанавливается на площадке.

23 коксовыталкивателя 24.

Полость штанги 1 и расширительного бачка 7 заполнена 40 л воды. Количество воды, находящейся в полости штанги, равно 14-15 л, Этого количест4825

55 ва воды достаточно (по расчету) для ограничения нагрева рабочей части о штанги до температуры 300 С и меньше, при которой не наблюдается остаточных дефо рм аций .

Разрушение перемычек пекококсового пирога производится следующим образом.

Коксовыталкиватель 24 устанавливают по оси пекококсовой печи, иэ которой предстоит выталкивание готового пекококсового пирога 25. и снимают двери 26, 27 соответственно с машинной и кбксовой сторон батареи. Затем вводят штангу 1 в подсводовое пространство печи, перемещая пневмоударние 15 в направляющей, и серией ударов головкой штанги последовательно разрушают перемычки 28 — 30, Штанга при работе перемешается прямолинейно, реверсивно и своим рабочим инструментом (крюком) 3 разравнивает по поверхности пекококсового пирога куски кокса от разрушенных перемычек.

После разрушения последней перемычки 30, когда будут нарушены связи пекококсового пирога со сводом 18 пе- чи, штангу 1 выводят иэ печи. Затем выталкивающей штангой 31 выталкивают пекококсовый пирог из печи.

При разрушении перемычек рабочая часть штанги нагревается постепенно. а

При нагреве ее свыше 100 С начинается испарение воды, и паровоздушная смесь через верхние отверстия 13 в концевой части штанги выходит в полость расширительного бачка 7. Благодаря разности температур рабочей части штанги и воды, находящейся в ней, и концевой части штанги с расширительным бачком и воды, находящейся в расширительном бачке, в нем происходит конденсация паровоздушной смеси. При этом возникает циркуляция воды в штанге. и происходит интенсивный отвод тепла от ее рабочей части.

Механизм разрушения перемычек пекококсового пирога. работает циклично, поэтому период нагрева штанги сменяется периодом охлаждения до температуры окружающей среды.

Использование изобретения в производстве позволяет повысить долговечность рабочего органа механизма разрушения перемычек гюкококсового пирога за счет интенсификации ее охлаждения, По сравнению с прототипом, конструкция рабочего органа проста, 70

Фие. 3 поскольку циркуляция охлаждающего агента в нем обеспечивается за счет конденсации паровоэдушной смеси благодаря разности температур его в рабочей и концевой части и не требует установки таких узлов, как насос, охладитель и др. Указанные технические преимушества способствуют уменьшению трудозатрат на обслуживание устройства, повышает его экономичность и производительность труда на пекокок-. совых печах.

Формула изобретения

1. Рабочий орган механизма для разрушения перемычек пекококсового

54825 6 пирога в пекококсовой печи включаю— щий полую штангу с установленным в ее передней части рабочим инструментом и снабженную средством тепловой защиты, отличающийся тем, что, с целью повышения долговечности и упрощения конструкции, средство тепловой защиты выполнено в виде бачка с охлаждающим агентом, концентрично размещенного снаружи концевой части штанги, выполненной с отверстиями по образующей.

2. Рабочий орган по п. !, о т— л и ч а ю шийся тем, что бачок заполнен охлаждающим агентом наполовину своего объема, а в качестве охлаждающего агента используется вода.

1454825

17

Составитель Л. Нечипоренко

Редактор М. Циткина Техред М.Ходанич Корректор О, Куидрик

Заказ 7409/29

Тираж 446

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

ВНИИПИ Государственного комитета по изобретениям и открытиям при.ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5
