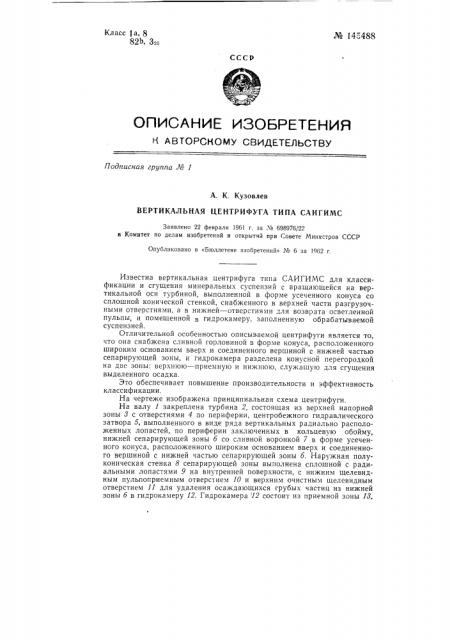

№ 145488

Класс ) а, 8

82 3 го ссс

ОПИСАНИЕ ИЗОБРЕ ГЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 1

А. К. Кузовлев

ВЕРТИКАЛЬНАЯ ЦЕНТРИФУТА ТИПА САИГИМС

Заявлено 22 февраля 1961 г. за Х 698976/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 6 за 1962 г.

Известна вертикальная центрифуга типа САИГИМС для классификации и сгущения минеральных суспензий с вращающейся на вертикальной оси турбиной, выполненной в форме усеченного конуса со сплошной конической стенкой, снабженного в верхней части разгрузочными отверстиями, а в нижней — отверстиями для возврата осветленной пульпы, и помещенной в гидрокамеру, заполненную обрабатываемой суспензией.

Отличительной особенностью описываемой центрифуги является то, что она снабжена сливной горловиной в форме конуса, расположенного широким основанием вверх и соединенного вершиной с нижней частью сепарирующей зоны, и гидрокамера разделена конусной перегородкой на две зоны: верхнюю — приемную и нижнюю, служащую для сгущения выделенного осадка.

Это обеспечивает повышение производительности и эффективность классификации.

На чертеже изображена принципиальная схема центрифуги, На валу 1 закреплена турбина 2, состоящая из верхней напорной зоны 8 с отверстиями 4 по периферии, центробежного гидравлического затвора 5, выполненного в виде ряда вертикальных радиально расположенных лопастей, по периферии заключенных в кольцевую обойму, нижней сепарирующей зоны б со сливной воронкой 7 в форме усеченного конуса, расположенного широким основанием вверх и соединенного вершиной с нижней частью сепарирующей зоны б. Наружная полуконическая стенка 8 сепарирующей зоны выполнена сплошной с радиальными лопастями 9 на внутренней поверхности, с нижним щелевидным пульпоприемным отверстием 10 и верхним очистным щелевидным отверстием 11 для удаления осаждающихся грубых частиц из нижней зоны б в гидрокамеру 12. Гидрокамера 12 состоит из приемной зоны 13, № 145488 зоны 14 сгущения песков и клапанной (разгрузочной) камеры 15. Приемная зона 13 гидрокамеры 12 отделена от зоны 14 сгущения песков сплошной конической стенкой 1б.

Частицы, оседающие под действием центробежной силы, возникающей в вихревом потоке пульпы в приемной зоне 18, по стенке 16 поднимаются вверх и далее попадают в более спокойную зону сгущения песков. Накапливание песков в зоне 14 сгущения происходит благодаря более спокойным гидродинамическим условиям по сравнению с приемной зоной 1З. Подача пульпы на обработку в центрифугу производится самотеком через воронку 17, питающий патрубок 18 в горловину 19.

Тонкозернистый или осветленный слив из сливной воронки 7 самотеком поступает в кольцевой желоб 20, откуда разгружается по патрубку 21.

Грубозернистые пески из клапанной камеры 15, свободно сообщающейся с зоной 14 сгущения песков, благодаря всплывающему поплавковому клапану 22, при достижении заданной плотности самотеком разгружаются в желоб 28.

Предмет изобретения

Вертикальная центрифуга типа СЛИГИМС для классификации и сгущения минеральных суспензий с вращающейся на вертикальной оси турбиной, выполненной в форме усеченного конуса со сплошной конической стенкой, снабженного в верхней части большого диаметра разгрузочными отверстиями, а в нижней — отверстиями для возврата осветленной пульпы, и помещенной в гидрокамеру, заполненную обрабатываемой суспензией, отличающаяся тем, что, с целью повышения ее производительности и эффективности классификации, верхняя часть данной центрифуги снабжена сливной воронкой в форме усеченного конуса, расположенного широким основанием вверх и соединенного вершиной с нижней частью сепарирующей зоны, и гидрокамера разделена конусной перегородкой на две зоны: верхнюю — приемную и нижнюю, служащую для сгущения выделенного осадка. № 145488
