Устройство для оттяжки петель полотна плоскофанговой машины

Устройство для оттяжки петель полотна плоскофанговой машины

Иллюстрации

Показать все

Реферат



Изобретение относится к трикотажному машиностроению, а именно к устройствам оттяжки петель на плоскофанговых машинах, и позволяет расширить технологические возможности машины . В замках платин выравнивакяций клин выполнен подпружиненным, а каждый кулирный клин кинематически связан с механизмом управления. 4 ил.

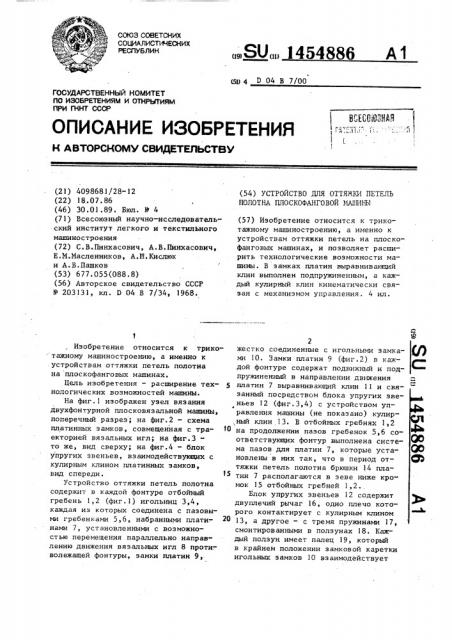

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

8". ЯВЛЯ г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4098681/28-12 (22) 18..07.86 (46) 30.01.89. Бюл. У 4 (71) Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения (72) С.В.Пинхасович, А.В.Пинхасович, Е.М.Масленников, А.И,Кислюк и А.В.Пашков (53) 677.055(088.8) (56) Авторское свидетельство СССР

В 203131, кл. D 04 В 7/34, 1968.

Изобретение относится к трико тажному машиностроению, а именно к ,устройствам оттяжки петель полотна на плоскофанговых машинах.

Цель изобретения — расширение технологических возможностей машины.

На фиг.1 изображен узел вязания двухфонтурной плосковязальной машины, поперечный разрез; на фиг.2 — схема платинных замков, совмещенная с траекторией вязальных игл; на фиг.3— то же, вид сверху; на фиг.4 — блок упругих звеньев, взаимодействующих с кулирным клином платинных замков, вид спереди.

Устройство оттяжки петель полотна содержит в каждой фонтуре отбойный гребень 1,2 (фиг.1) игольниц 3,4, каждая из которых соединена с пазовымн гребенками 5,6, набранными платинами 7, установленными с возможностью перемещения параллельно направлению движения вязальных игл 8 проти-, волежащей фонтуры, замки платин 9, „„SU„„1454886 А1

1бц 4 0 04 В 7/00 (54) УСТРОЙСТВО 1ЛЯ ОТТЯЖКИ ПЕТЕЛЬ

ПОЛОТНА ПЛОСКОФАНГОВОЙ МАШИНЫ (57) Изобретение относится к трикотажному машиностроению, а именно к устройствам оттяжки петель на плоскофанговых машинах, и позволяет расширить технологические воэможности машины. В замках платин выравнивающий клин выполнен подпружиненным, а каждый кулирный клин кинематически связан с механизмом управления. 4 ил.

2 жестко соединенные с игольными замками 10. Замки платин 9 (фиг.2) в каждой фонтуре содержат подвижный и подпружиненный в направлении движения

5 платин 7 выравнивающий клин 11 и свяэанньш посредством блока упругих звеньев 12 (фиг.3,4) с устройством управления машины (не показано) кулир,ный клин 13. В отбойных гребнях 1,2

10 на продолжении пазов гребенок 5,6 соответствующих фонтур выполнена система пазов для платин 7, которые уста- 00 новлены в них так, что в период от- CO тяжки петель полотна брюшки 14 платин 7 располагаются в зеве ниже кромок 15 отбойных гребней 1,2.

Блок упругих sвеньев 12 содержит двуплечий рычаг 16, одно плечо котоЛв рого контактирует с кулирным клином

13, а другое — с тремя пружинами 17, смонтированными в ползунах 18. Каждый ползун имеет палец 19, который в крайнем положении замковой каретки игольных замков 10 взаимодействует з 14 с горкой (не показана) устройство уп" равления машины, соединенного электрической целью с электромагнитом 20.

Устройство работает следующим об" разом, В крайнем положении замковой каретки горка устройства управления (не изображено) воздействует на пальцы 19 ползунов 18 блока 12 (фиг.1,3, 4) и заряжает пружины 17. Электромагниты 20 фиксируют один, два (в любом сочетании) или три полэуна 18 в верхнем (включенном) положении, нагружая соответствующим образом кулирный клин 13 замковой системы 9 пластин 7 (фиг.1,2). Перемещают замковую карет" ку в зоне вязания и кулирными клиньями 13 перемещают платины 7 в эев игольниц 3,4. При этом брюшком 14 платин 7 противолежащих фоитур защемляют полотно и возникакщими при этом силами трения между платинами и полотном оттягивают последнее, осуществляя одновременно формирование вновь связанных петель.

При выходе игл на заключение в зоне 21 (фиг.2) подпружиненными выравнивающими клиньями 11 также перемещают платины 7 в зев игольниц 3,4, эащемпяют брюшками 14 платин 7 полотно и предотвращают подъем старых пе. тель вслед" за иглами 6.

Предлагаемое устройство обеспечи вает вязание на двухфонтурных маши" нах полотна как одинарными, так и двойными переплетениями, тем самым расширяются технологические возможности машин. Клинья замков платин нагружают посредством блока упругих .

54886

4 элементов, конструкция которого позволяет воздействовать на клин одновременно одной, двумя или тремя заранее отрегулированными пружинами, что дает возможность менять усилие оттяжки в момент формирования петел автоматически, B соответствии с программой вязания. При оттяжке полотно защемляют между платинами передней и задней фонтур, сдвинутых друг относительно друга на половину игольного шага. Это существенно увеличивает силу взаимодействия платин с полотном за счет охвата им рабочих кромок платин и появления растягивающей силы, действующей вдоль петель рядов.

Предлагаемое устройство позволяет перерабатывать на вязальных машинах хрупкие на излом жесткие нити, например стеклонити, не выдерживающие обычные для вязальных машин нагрузки, действующие в процессе петле25 образования, Формула изобретения

Устройство для оттяжки петель по30 лотка плоскофанговой машины, содержащее пару игольниц, жестко соединенные с ними гребенки, набранные платинами, замки платин, содержащие выравнивающий и кулирные клинья, о т35 л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей машины, выравнивающий клин выполнен подпружиненным, а каждый кулирный клин кинематически связан с механизмом управления машины, 1454886

1454886
