Узел соединения плит покрытия с пролетной конструкцией

Узел соединения плит покрытия с пролетной конструкцией

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к соединениям плит сборных покрытий с пролетными конструкциями зданий. Целью изобретения является повышение прочности и снижение трудоемкости монтажа. Узел соединения плит 1 покрытия с пролетной конструкцией 2 включает фиксирующий элемент 3, опертый на пролетную конструкцию и выполненньй в виде листового вкладыша крестообразного сечения в верхней части, ребра которого размещены в зазорах 4 между боковыми гранями углов плит 1. В ребрах вьшолнены LJ-образные выемки, образукядие совместно с боковыми гранями углов плит крестообразную в плане полость, заполненную твердеющим материалом 6, например эпоксидным компаундом. Нижняя часть фиксирующего элемента 3, охватывающая пролетную конструкцию 2, выполнена в виде П-образной вилки. 1 з.п. ф-лы, 5 ил.с S (Л

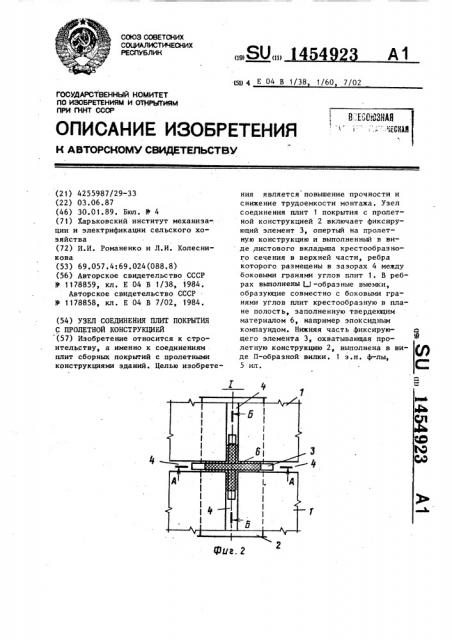

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 Е 04 В 1/38 1/60 7/02 в: гскзяая ! . "- ::ЧЕСКАЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬ(ТИЯМ

ПРИ ГКНТ СССР (21) 4255987/29-33 (22) 03.06.87 (46) 30.01.89. Бюп. В 4 (71) Харьковский институт механиза-. ции и электрификации сельского хозяйства (72) И.И. Романенко и Л.И. Колесникова (53) 69.057.4:69.024(088.8) (56) Авторское свидетельство СССР

У 1178859, кл. Е 04 В 1/38, 1984.

Авторское свидетельство СССР

У 1178858, кл. Е 04 В 7/02, 1984. (54) УЗЕЛ СОЕДИНЕНИЯ ПЛИТ ПОКРЫТИЯ

С ПРОЛЕТНОЙ КОНСТРУКЦИЕЙ (57) Изобретение относится к строительству, а именно к соединениям плит сборных покрытий с пролетными конструкциями зданий. Целью изобретения является повышение прочности и снижение трудоемкости монтажа. Узел соединения плит 1 покрытия с пролетной конструкцией 2 включает фиксирующий элемент 3, спертый на пролетную конструкцию и выполненный в виде листового вкладыша крестообразного сечения в верхней части, ребра которого размещены в зазорах 4 между боковыми гранями углов плит 1. В ребрах выполнены LJ -образные выемки, образующие совместно с боковыми гранями углов плит крестообразную в плане полость, заполненную твердеющим материалом 6, например эпоксидным компаундом. Нижняя часть фиксирую- а щего элемента 3, охватывающая пролетную конструкцию 2, выполнена в виде П-образной вилки. 1 з.п. ф-лы, 5 ил.

1454923

Изобретение относится к строительству,. а именно к узлам соединения плит сборных покрытий с пролетными конструкциями зданий и сооружений.

Цель изобретения - повышение прочности и снижение трудоемкости монтажа.

На фиг. 1 изображено покрытие производственного здания, фрагмент; на фиг. 2 — узел I на фиг. 1; на фиг.3— сечение А-А на фиг. 2; на фиг. 4сечение по Б-Б на фиг ° 2; на фиг.5— узел с вкладышем, аксонометрия.

Узел соединения плит 1 покрытия с 15 пролетной конструкцией 2 включает фиксирующий элемент 3, опертый на пролетную конструкцию 2 и выполненный в виде листового вкладыша крестообразного сечения в верхней части, 2p ребра которого размещены в зазорах

4 между боковыми гранями углов плит 1.

В ребрах выполнены (1 -образные выемки, образующие совместно с боковы" ми гранями углов плит крестообразную в плане полость 5, заполненную твердеющим материалом 6, например эпоксидным компаундом, Нижняя часть ребер фиксирующего элемента 3, охватывающая пролетную конструкцию. 2 выполнена удлиненной в виде вилки, при этом удлинения в 1,5-2 раза превышают толщину пролетной конструкции.

Высота крестообразной верхней части фиксирующего элемента 3 равна тол- 35 щине плит покрытия. Монтаж покрытия, осуществляется в следующей последовательности. На пролетную конструкцию 2 устанавливают вкладьпп на рас стоянии, один от другого несколько 40 превышающем ширину плит 1. Затем укладывают плиты следующего ряда, сдвигают их так, чтобы ребра вкладыша плотно прилегали к граням сходящихся в узел углов плит ° Плиты крайнего 45 ряда фиксируются дополнительно ограничителями 7 (упоры, анкера и т.п.)

После завершения всех работ на укладке плит покрытия .зазоры между ними заполняют раствором, а полость 5 твердеющим материалом 6 ° Покрытие работает как жесткий диск. При возникновении в плоскости покрытия горизонтальных усилий, поперек пролетной конструкции 2 плиты 1 давят на корот-55 кие ребра вкладышей, при этом .удлиненные ребра вилки вкладьппей будут упираться в боковые грани пролетной конструкции 2 (для предохранения последней от местных скалываний бетона ее боковые грани усилены подкладками или закладными деталями 8), противодействуя смещению плит 1. Кроме того, омоноличенные в углах твердеющим материалом 6 плиты 1 будут распределять горизонтальные усилия на соседние плиты и через них на весь жесткий диск покрытия. Горизонтальные .усилия вдоль пролетных конструкций 2 аналогично будут распределяться на соседние плиты благодаря коротким ребрам вкладышей и твердеющему материалу 6 в углах плит 1 вплоть до ограничителей 7, которые и воспримут горизонтальное усилие.

Предложенное соединение повышает надежность и жесткость покрытия за счет уменьшения опрокидывающего момента плит 1 относительно опорной поверхности пролетной конструкции 2, обеспечения совместной работы плит

1 с пролетными конструкциями 2, повышения качества заделки швов в стыках, упрощает производство работ благодаря фиксации плит 1 по осям и доступности мест их омоноличивания, расширяет функциональные возможности соединения за счет применения его в стыках различных типов плит (ребристых, пустотелых и др.). Формула изобретения

1. Узел соединения плит покрытия с пролетной конструкцией, включающий сходящиеся в узел углы плит, твердеющий материал и фиксирующий элемент, опертый на пролетную конструкцию в обхват нижней частью ее боковых граней, отличающийся тем, что, с целью повышения прочности и снижения трудоемкости мойтажа, фиксирующий элемент выполнен в виде листового вкладыша крестообразного сечения в верхней части, пересекающиеся ребра которого размещены в зазорах между боковьпл гранями углов плит, при этом в ребрах выполнены LJ-образные выемки, образующие крестообразную в плане полость для заполнения ее твердеющим материалом.

2. Узел по п. 1, о т л и ч а юшийся тем, что нижняя часть фиксирующего элемента выполнена в виде

П-образной вилки.

1454923

1454923

Составитель H. Радковский

Техред М.Дидык Корректор В.Гирняк

Редактор А. Долинич
