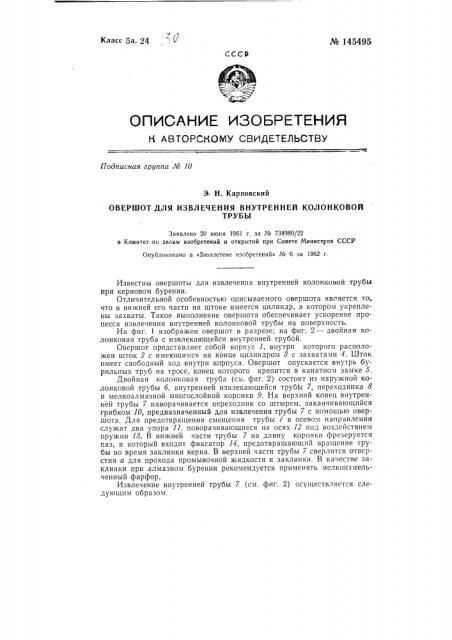

Класс 5а, 24 ". Р № 145495

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 10

Э. Н. Карповский

ОВЕРШОТ ДЛЯ ИЗВЛЕЧЕНИЯ ВНУТРЕННЕЙ КОЛОНКОВОЙ

ТРУБЫ

Заявлено 20 июня 1961 г. за № 734980/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» M 6 за 1962 г.

Известны овершоты для извлечения внутренней колонковой трубы при керновом бурении.

Отличительной особенностью описываемого овершота является то, что в нижней его части на штоке имеется цилиндр, в котором укреплены захваты. Такое выполнение овершота обеспечивает ускорение процесса извлечения внутренней колонковой трубы на поверхность.

На фиг. 1 изображен овершот в разрезе; на фиг. 2 — двойная колонковая труба с извлекающейся внутренней трубой.

Овершот представляет собой корпус 1, внутри которого расположен шток 2 с имеющимся на конце цилиндром 3 с захватами 4. Шток имеет свободный ход внутри корпуса, Овершот опускается внутрь бурильных труб на тросе, конец которого крепится в канатном замке 5.

Двойная колонковая труба (см. фиг. 2) состоит из наружной колонковой трубы 6, внутренней извлекающейся трубь1 7, переходника 8 и мелкоалмазной многослойной коронки 9. На верхний конец внутренней трубы 7 наворачивается переходник со штырем, заканчивающийся грибком 10, предназначенный для извлечения трубы 7 с помощью овершота. Для предотвращения смещения трубы 7 в осевом направлении служат два упора 11, поворачивающиеся на осях 12 под воздействием пружин 18. В нижней части трубы 7 на длину коронки фрезеруется паз, в который входит фиксатор 14, предотвращающий вращение трубы во время заклинки керна. В верхней части трубы 7 сверлятся отверстия а для прохода промывочной жидкости и заклинки. В качестве заклинки при алмазном бурении рекомендуется применять мелкоизмельченный фарфор.

Извлечение внутренней трубы 7 (см. фиг. 2) осуществляется следующим образом. № 145495

При спуске овершота в скважину упоры 11 раздвигаются корпусом 1 овершота, шток 2 опускается вниз, и захваты 4 цепляются за грибок 10. При подъеме овершота корпус его первое время остается на месте (за счет свободного хода штока), что обеспечивает подъем верхнего конца трубы 7 выше упоров 11 двойной колонковой трубы.

Институт АзНИИ отмечает простоту конструкции овершота и рекомендует его к промышленной проверке.

Предмет изобретения

Овершот для извлечения внутренней колонковой трубы, о тли ч аю щи и с я тем, что, с целью ускорения процесса извлечения этой трубы на поверхность, в нижней части его на штоке имеется цилиндр, в котором укреплены захваты.
