Реферат



Изобретение относится к гидроэнергетике и позволяет расширить диапазон работы установки за счет использования энергии пологих волн (с большой длиной и малой высотой). Набегающие на установку волны, попадая в волноприемную емкость, воздействуют на составную стенку камеры 4. Получаемый при этом воздушный поток используется для организации потока в пневмокамере 2 для обеспечения вращения воздушной турбины 3, приводящей электрогенератор.. Перегородка 7, разделяющая емкость на полости, позволяет увеличить эффективность ис

А1 (19) (11) (1) F 03 В 13 12

Г.А)1.;:;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVlV СВИДЕТЕЛЬСТВУ

Ф,Ф фр, Щ .«4(.„СОЮЗ СОВЕТСНИХ у,, ;;:-:-". СОЦИАЛИСТИ4ЕСНИХ л -, РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4095349/25-06 (22) 31.07.86 (46) 30.01.89. Бюл, М 4 (75) 10.В.Белобородов (53) 621.224(088.8) (56) Авторское свидетельство СССР

В 1296742, кл. F 03 В 13/12, 1985. (54) ВОЛНОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение относится к гидроэнергетике и позволяет расширить диапазон работы установки за счет использования энергии пологих волн (с большой длиной и малой высотой). Набегающие на установку волны, попадая в волноприемную емкость, воздействуют на составную стенку камеры 4. Получаемый при этом воздушный поток используется для организации потока в пневмокамере 2 для обеспечения вращения воздушной турбины 3, приводящей электрогенератор. Перегородка 7, разделяющая емкость на полости, позволяет увеличить эффективность ис1455034 пользования энергии волн за счет органиэации направления воздействия

Волн на камеру 4. Установка балластной цистерны 11 с клапанами 14 дает возможность изменять массу нижней створки 6 и обеспечивает совместно с противовесом 15 ее возврат в исходное положение. Кроме того, перемеИзобретение относится к гидроэнергетике и может быть использовано в волновых энергетических установках.

Цель изобретения — расширение диа- 5 пазона работы.

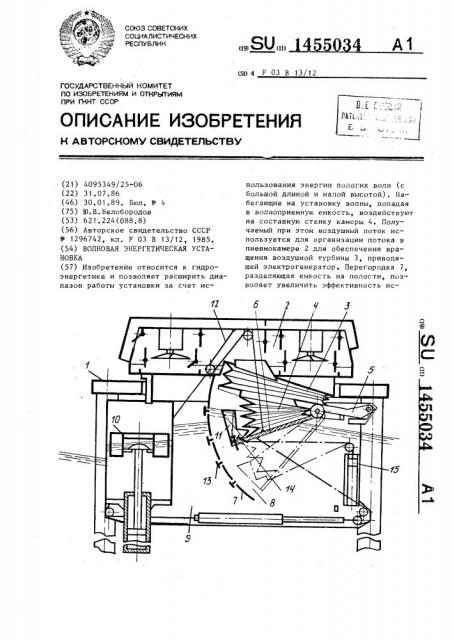

На чертеже схематически представлена волновая энергетическая установка.

Волновая энергетическая установка 10 содержит плавучий корпус 1, расположенную в нем и частично погруженную

В воду поворотную волноприемную емкость, размещенную над последней пневмокамеру 2 с установленной в ней 15 воздушной турбиной 3 и камеру 4 переменного объема, одна иэ стенок которой.выполнена составной из шарнирно соединенных между собой верхней и нижней створок 5 и 6. Емкость разде- 2Р .пена при помощи перегородки 7 на переднюю и заднюю полости 8 и 9 и снаб1кена поплавковым устройством 10, расположенным в задней полости 9, а камера 4 переменного объема размещена в передней полости 8 и сообщена с пневмокамерой 2, причем нижняя створка

6 снабжена балластной цистерной 11 и кинематически связана с поплавковым устройством 10, например при по- gp мощи тросовой связи 12. Перегородка

7 снабжена клапанами 13, балластная цистерна 11 — клапанами 14, а нижняя створка — противовесом 15.

Волновая энергетическая установка работает следующим образом, Набегающие на волновую энергети" ческую установку волны, попадая в волноприемную емкость, воздействуют на составную стенку камеры 4 переменного объема, что вызывает периодищение створки 6 обеспечивается при помощи тросовой связи 12 поплавковым устройством 10, совершающим вертикальные колебания в задней полости 9 волноприемной емкости, получающей дополнительную подпитку водой из передней полости 8 через клапаны 13 перегородки 7. 1 ил, ческое изменение объема камеры 4. Получаемый при этом воздушный поток используется для организации потока в пневмокамере 2 для обеспечения вращения воздушной турбины 3 приводящей электрогенератор (не показан).

Перегородка 7 позволяет увеличить за счет органиэации направления воздействия волн на камеру 4 эффективность использования энергии волн, а установка балластной цистерны 11 с клапанами 14 дает возможность изменять массу нижней створки 6 и обеспечивает совместно с противовесом 15 ее возврат в исходное положение. Кроме того, при воздействии волн перемещение створки 6 обеспечивается при помощи тросовой связи 12 поплавковым устройством 10, совершающим вертикальные колебания в задней полости 9 волноприемной емкости, получающей дополнительную подпитку водой из передней полости 8 через клапаны 13 перегородки 7.

Формула изобретения

Волновая энергетическая установка, содержащая плавучий корпус, расположенную в нем и частично погруженную в воду поворотную волноприемную емкость, размещенную над последней пневмокамеру с установленной в ней воздушной турбиной и камеру переменного объема, одна из стенок которой выполнена составной из шарнирно соединенных между собой верхней и нижней створок, отличающаяся тем, что, с целью расширения диапазона работы, емкость разделена при помощи перегородки на переднюю и задСоставителю D, 1 ..ч 4ких

Техред А.Кравчук Корректор В.Гирняк

Редактор М.Петрова

Заказ 7428/39 Тираж 413 Подписное ,ВНИИНИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

r з 1455034

4 нюю полости и снабжена поплавковым щена с пневмокамерой, причем нижняя устройством, расположенным в задней створка снабжена балластной цистерной полости, а камера переменного объема и кинематически связана с поплавковым размещена в передней полости и сооб", устройством.
