Бесштанговый скважинный насос двойного действия

Бесштанговый скважинный насос двойного действия

Иллюстрации

Показать все

Реферат



Изобретение м. б. использовано в нефтяной промышленности при эксплуатации малодебитных скважин. Цель изобретения - снижение энергозатрат и металлоемкости привода . В эксплуатационной колонне 1 труб установлены два расположенных один над другим цилиндра (Ц) 2 и 3 с всасывающими клапанами 4и5. ВЦ2иЗ размещены полые плунжеры 6 и 7 с нагнетательными клапанами 8 и 9. Плунжер 6 связан с выполненной с возможностью вращения колонной 13 насосных труб и ниппелем Ц 3, боковая поверхность к-рого выполнена в виде винта 10 передачи винт-гайка. Ц 2 установлен с возможностью возвратно-поступательного перемещения относительно Ц 3. Плунжер 7 выполнен подвижным. Гайка 11 связана с винтом 10 через щарнирные пальцы, а ее упор - с колонной 1. Ц 2 и 3 установлены коаксиально друг другу. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш 4 F 04 В 47 06

1б

17

ФиеЛ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4033297/25-29 (22) 03.01.86 (46) 30.01.89. Бюл. № 4 (75) А. М. Насыров (53) 621.651 (088.8) (56) Патент США № 2946387, кл. 166 †1, 1960. (54) БЕСШТАНГОВЫЙ СКВАЖИННЫЙ

НАСОС ДВОЙНОГО ДЕЙСТВИЯ (57) Изобретение м. б. использовано в нефтяной промышленности при эксплуатации малодебитных скважин. Цель изобретения — снижение энергозатрат и металлоемкости привода. В эксплуатационной колонне 1 труб уста„ЛК„1 455046 А 1 новлены два расположенных один над другим цилиндра (Ц) 2 и 3 с всасывающими клапанами 4 и 5. В Ц 2 и 3 размещены полые плунжеры 6 и 7 с нагнетательными клапанами 8 и 9. Плунжер 6 связан с выполненной с возможностью вращения колонной

13 насосных труб и ниппелем Ц 3, боковая поверхность к-рого выполнена в виде винта

10 передачи винт — гайка. Ц 2 установлен с возможностью возвратно-поступательного перемещения относительно Ц 3. Плунжер 7 выполнен подвижным. Гайка 11 связана с винтом 10 через шарнирные пальцы, а ее упор — с колонной !. Ц 2 и 3 установлены коаксиально друг другу. 3 ил.

1455046

Изобретение относится к технике добычи ефти, в частности к бесштанговым скваинным насосам двойного действия, и может

ыть использовано в нефтяной и других

Отраслях промышленности при эксплуатации малодебитных скважин.

Цель изобретения — снижение энергозатрат и металлоемкости привода.

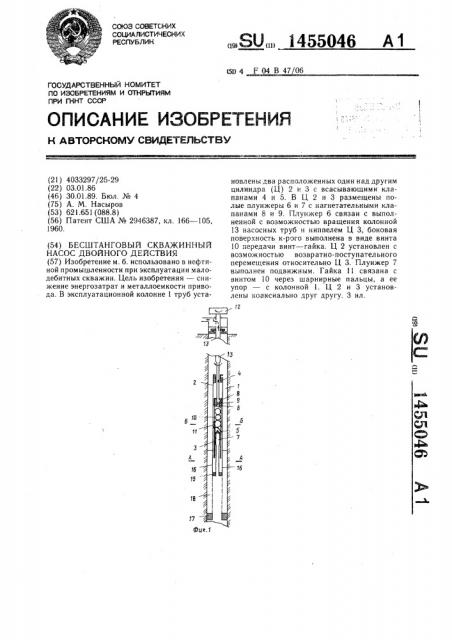

На фиг. 1 схематично представлен бесШтанговый скважинный насос двойного дейтвия, общий вид; на фиг. 2 — сечение А — А а фнг. 1; на фиг. 3 — сечение Б — Б на фиг. 1.

Бесштанговый скважинный насос двойно о действия содержит установленные в экслуатационной колонне 1 труб два располоенных один над другим цилиндра 2 и 3 с сасывающими клапанами 4 и 5 и размеенные в цилиндрах 2 и 3 соответствен1 о полые плунжеры 6 и 7 с нагнетательыыми кл ïàíà,ìè 8 и 9,,передачу винт 10— г айка 1! для преобразования вращательного движения привода 12 в возвратно-посту-! ф нательное перемещение рабочего органа (не бозначен) насоса с переключаемым от упоа (не обозначен) гайки 11 двухзаходным еверсивным винтом 10, а также колонну

L асосных труб 13. Верхний полый плунер 6 связан с выполненной с возмож1 алостью вращения колонной насосных труб 13 ниппелем (не обозначен) нижнего цилиндра 3, боковая поверхность которого выполнена в виде винта 10 передачи винт — гайка.

Верхний цилиндр 2 установлен с возможНостью возвратно-поступательного переме-! цения относительно нижнего цилиндра 3.

Нижний полый плунжер 7 выполнен неподвижным. Гайка 11 передачи винт — гайка связана с винтом 1О через шарнирные пальцы 14, а ее упор — с эксплуатационной колонной 1 труб, при этом верхний 2 и нижний 3 цилиндры установлены коаксиально друг другу. Полый плунжер 7 снабжен хвостовиком 15, который посредством планок 16 связан с гайкой 11, причем планки

Выполнены с возможностью удержания их от вращения с помощью якоря 17 через упоры 18.

Бесштанговый скважинный насос двойного действия работает следующим образом.

Привод 12, вращая колонну насосных труб 13, передает вращение связанным с ней верхнему полому плунжеру 6 и двухзаходному реверсивному винту 10, по которому движутся кулачки 16, шарнирно соединенные с гайкой 11. Последняя совершает возвратно-поступательное движение вместе с верхним цилиндром 2 и нижним плунжером 7.

При этом при движении гайки 11 вверх осуществляется всасывание жидкости в нижний цилиндр 3 насоса через всасывающий клапан 5 и нагнетание жидкости из верхнего цилиндра 2 насоса через нагнетательный клапан 8 на поверхность, а при движении гайки 11 вниз жидкость через всасывающий клапан 4 поступает в верхний цилиндр 2 насоса и через нагнетательный клапан 9 — из нижнего цилиндра 3 насоса на поверхность.

Формула изобретения

Бесштанговый скважинный насос jJBoHHoro действия, содержащий установленные в эксплуатационной колонне труб два расположенных один над другим цилиндра с всасывающими клапанами и размещенные в цилиндрах полые плунжеры с нагнетательными клапанами, передачу винт — гайка для преобразования вращательного движения привода в возвратно-поступательное перемещение рабочего органа насоса с переключаемым от упора гайки двухзаходным реверсивным винтом, а также колонну насосных труб, отличающийся тем, что, с целью снижения энергозатрат и металлоемкости привода, верхний плунжер связан с выполненной с возможностью вращения колонной насосных труб и ниппелем цилиндра, боковая поверхность которого выполнена в виде винта передачи винт †гай, верхний цилиндр установлен с возможностью возвратно-поступательного перемещения относительно нижнего цилиндра, нижний плунжер

40 выполнен подвижным, гайка передачи винт—

-.àéêà связана с винтом через шарнирные пальцы, а ее упор — с эксплуатационной колонной труб, при этov верхний и нижний цилиндры установлены коакскально друг

E1p) гg.

1455046

4L(P. 3
