Реферат



СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,Л0„„14550

А1 (sg 4 Р 15 В 21 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

lf0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4119 751/25-29 (22) 02. 07.86 (46) 30.01.89. Бюл. К- 4 (71) Карагандинский научно-исследовательский, проектно-конструкторский и экспериментальный институт

"Гипр оуглег ормаш" (72) В.П. Шмидт, В.П. Богдан и О.В. Ильина (53) 621.69(088.8) (56) Авторское свидетельство СССР

Р 1193309, кл. F 15 В 21/04, 1984. (54) ГИДРАВЛИЧЕСКАЯ СИСТЕМА (57) Изобретение м.б. использовано в гидравлических трансмиссиях. Цель изобретения — повышение надежности работы системы путем улучшения теплового режима. Насос 1 подключен к напорной линии (Л) 2, связанной с баком 8 ° В Л 2 установлен управляемый подпружиненный переключатель 9, выполненный двухпозиционным трехлинейным. Две Л 10, 11 переключателя 9 сообщены со сливной Л 7. Л 12 подсоединен к входу насоса 1. Насос 1 выполнен в виде обратимой гидромашины и снабжен всасывакицими клапанами 15, 16. Переключатель снабжен гидравлической полостью 14 управления, подключенной к Л 2. f ил.

1455073

Изобретение относится к машиностроительной гидравлике и может быть использовано в гидравлических системах со знакопеременной нагрузкой„ в том числе и в гидравлических трансмиссиях.

Цель изобретения — повышение надежности работы системы путем улучшения теплового режима. 10

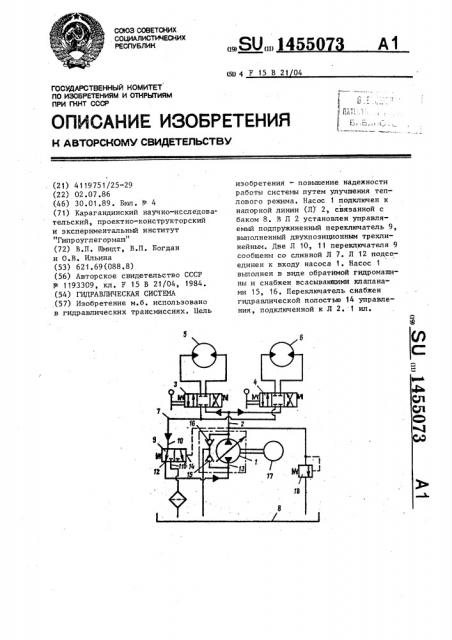

На чертеже приведена схема гидравлической системы.

Гидравлическая система содержит насос 1, выполненный в виде обрати, мой гидромашины, подключенный к на- 15 ,порной линии 2, к которой через па, раллельно установленные распредели) ! тели 3 и 4 подключены гидромоторы ! 5 и 6, Распределители 3 и 4 сливной линией 7 связаны с баком 8 через 20, подпружиненный двухпозиционный трехлинейньм переключатель 9, линии 10 и 11 которого подключены к сливной линии 7, а линии 12 — со входом 13, насоса 1. Полость 14 управления пе, реключателя 9 подключена к напорной

,линии 2, Насос 1 снабжен всасывающи, ми клапанами 15 и 16, обеспечивающими соответственно сообщение входа 13 насоса 1 и напорной линии 2 30 с баком 8 при встречных и попутных, нагрузках, приложенных к гидромотс рам 5 и 6. Насос 1 связан с приводным двигателем 17, а напорная линия 2 снабжена предохранительным клапаном 18.

Гидравлическая система работает следующим образом.

При преодолении встречной нагрузки на гидромоторах 5 и 6 насос 1 развивает давление в напорной линии 2, необходимое для преодоления данной е нагрузки. Под действием давления в напорной линии 2 переключатель 9 устанавливается в позицию, обеспечивающую поступление рабочей жидкости из гидромоторов 5 и б в бак 8, а на вход 13 насоса жидкость поступает через всасывающий клапан 15.

При попутной нагрузке на гидромоторах 5 и - 6 в напорной линии 2 давление падает и переключатель 9 соединяет сливную линию 7 ко входу 13 насоса 1, который в этом случае работает в "моторном" режиме, а напорная линия 2 подпитывается через всасывающий клапан 16 от бака 8.

Формула изобретения

Гидравлическая система, содержащая насос, подключенный к напорной линии, сливную линию, связанную с баком и установленным в ней управляемым подпружиненным переключателем, выполненным по меньшей мере двухпозиционным трехлинейным, причем две линии переключателя сообщены со сливной линией, а третья линия переключателя подключена к входу насоса, отличающаяся тем, что, с целью повьппения надежности работы системы путем улучшения теплового режима, насос выполнен в виде обратимой гидромашины и снабжен всасывающими клапанами, а переключатель снабжен гидравлической полостью управления, подключенной к напорной линии е
