Реферат



Изобретение относится к теплотехнике и позволяет повысить теплопередающую способность и стабильность характеристик изготавливаемых тепловых труб. Установка содержит систему нагрева тепловой трубы 7 и герметизирующую матрицу, снабженную многопозиционным датчиком , имеющим источники излучения и фотоприемники. Тепловая труба в верхней части подсоединена к мерному сосуду 1I, имеющему гидрозатвор 13 в виде изогнутого патрубка. При работе установки после заполнения трубы 7 теплоносителем часть его выпаривается в мерный сосуд 11.и полость трубы 7 дегазируется , затем производится не герметизация при вращательном и возвратно-поступательном движениях матрицы. 5 ил. а (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4039297/24-06 (22) 19.03.8? (46) 30.01.89. Бюн. У 4 (71) Белорусское республиканское научно-производственное обьединение порошковой металлургии (72) В.Н.Павлович, С.А.Смирнов, В.Н.Иванов, В.В.Сенин, Л.К.Конышев и В.К.Шелег (53) 621.565.58 (088.8) (56) Авторское свидетельство СССР

Р 1062498, кл. F 28 D 15/02, 1982. (54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЛОВОИ ТРУБЫ (57) Изобретение относится к теплотехнике и позволяет повысить тепло„„SU„„1455212 А1 б11 4 F 28 D 15/02 F 25 В 45/00 передающую способность и стабильность характеристик изготавливаемых тепловых труб. Установка содержит систему нагрева тепловой трубы 7 и герметизирующую матрицу, снабженную многопозиционным датчиком положения, имеющим источники излучения и фотоприемники..

Тепловая труба в верхней части подсоединена к мерному сосуду 11 имеющему гидрозатвор 13 в виде изогнутого патрубка, При работе установки после заполнения трубы 7 теплоносителем часть его выпаривается в мерный сосуд 11.и полость трубы 7 дегазируется, затем производится ее герметизация при вращательном и возвратно-по-, 7, ступательном движениях матрицы. 5 ил.

1455212

Изобретение относится к теплотехнике, а именно к технологическому оборудованию для производства тепловых труб.

Цель изобретения - повышение теплопередающей способности и стабильности характеристик изготавливаемых тепловых труб.

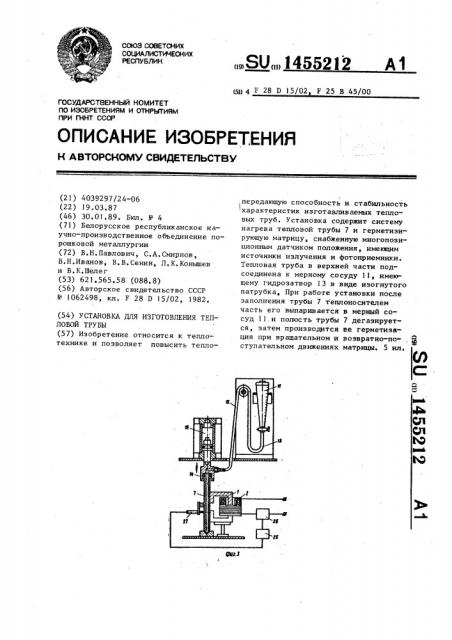

На фиг.I изображена предлагаемая установка, общий вид; на фиг.2 — то же,. вид в плане; на фиг.3 — вид части установки в процессе дегазации тепловой трубы; на фиг.4 — узел подсоединения тепловой трубы к обмотке трансформатора; на фиr.5 — вид части установки в процессе герметизации тепловой трубы.

Установка содержит систему нагрева в виде вторичной обмотки 1 трансфор- 2р матора 2 и герметизирующую матрицу 3, снабженную приводом вращения н осевого перемещения, содержащим смонтированные на плите 4 электродвигатель 5 и гидроцилиндр 6. Тепловая труба 7 25 установлена на поворотной плите 8, снабженной гидроцилиндром 9 и поднипниковой опорой 10. На плите 4 закреплен мерный сосуд 11, соединенный магистралью 12, имеющей клапан избыточ-3р ного . давления в виде U-образного . гидрозатвора 13, с уплотнительной . муфтой 14, снабженной гидроцилиндром

15 для ее осевого перемещения. Для осуществления возвратно-поступатель- 35 ного движения матрицы 3 служит многопозиционный датчик 16 положения, имеющий источники 17 излучения, фотоприемники 18 и подвижную шкалу 19 со щелями 20, соединенную со штоком гид-40 роцилиндра 6. Датчик 16 снабжен системой 21 управления, имеющей гидрораспределитель 22 и датчик 23 верхнего положения. Обмотка 1 трансформатора 2 выполнена в виде шины и прижата к тепловой трубе 7 подпружиненным рычагом 24. Трансформатор 2 снабжен системой регулирования температуры с управляющим 25 и исполнительным 26 устройствами и термопарой 27.

Установка работает следующим образом. !

Тепловую трубу 7 после заправки теплоносителем (с избытком) подсоединяют к мерному сосуду 11 и дегазируют выпариванием части теплоносителя через гидрозатвор 13, после чего тепловую трубу 7 поворачивают, подсоединяют к матрице 3 и герметизируют при возвратно-поступательном перемещении матрицы 3, в результате чего происходит также и окончательная дегизация тепловой трубы 7 при ее нагреве и прерывистом удалении неконденсирующихся газов.

Фор мул а из о бр е т ения

Установка для изготовления тепловой трубы, содержащая систему нагрева трубы и герметизирующую матрицу, снабженную приводом вращения и осевого перемещения относительно изготавливаемой трубы, о т л и ч а ю щ а яс я тем, что, с целью повышения теплопередающей способности и стабильности характеристик изготавливаемых тепловых труб, установка дополнительно содержит многопозиционный датчик положения матрицы относительно тепловой трубы, а привод осевого перемещения матрицы снабжен системой управления, связанной с упомянутым датчиком для осуществления циклического возвратно-поступательного перемещения матрицы.

1455212

71

О

Фиг. у

1455212

Составитель А.Лобанов

Редактор А.Ренин Техред М.Дидык Корректор С. Черни

Закаэ 7444/48 Тираж 569 Подписное

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д, 4/5

Проиэводственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
