Способ определения драпировочных свойств текстильных материалов

Способ определения драпировочных свойств текстильных материалов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано при оценке качества текстильных материалов. С целью расширения технологических возможностей за счет определения стабильности драпировочных свойств . текстильных материалов сравнивают проекции закрепленных по верхнему краю на фасонном держателе образцов . Один из образцов предварительно подвергается воздействию нагрузки со стороны вогнутой части образца , при этом нижний край образца закрепляется также на фасонном держателе . Величина нагрузки составляет 5-10% от разрывной, время воздействия 10-20 мин.

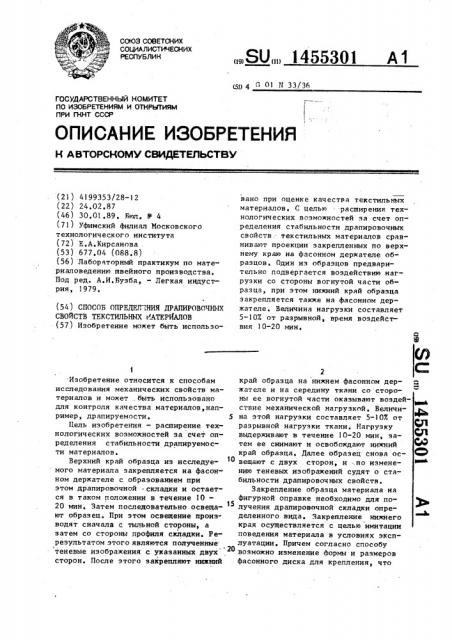

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1455301 А 1

1511 1 Cr 01 N 33!36 г !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Изобретение относится к способам исследования механических свойств материалов и может . быть использовано для контроля качества материалов,например, драпируемости. 5

Цель изобретения — расширение технологических возможностей за счет определения стабильности драпируемости материалов.

Верхний край образца из исследуемого материала закрепляется на фасонном держателе с образованием при этом драпировочной -складки и остается в таком положении в течение 10—

20 мин. Затем последовательно освещают образец. При этом освещение произ" водят сначала с тыльной стороны, а затем со стороны профиля складки. Ререзультатом этого являются полученные теневые иэображения с укаэанных двух сторон. После этого закрепляют нижний

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4199353/28-12 (22) 24.02.87 (46) 30.01 .89 . Бюл. У 4 (71) уфимский филиал Московского технологического института (72) Е.А.Кирсанова (53) 677.04 (088.8) (56) Лабораторный практикум по материаловедению швейного производства.

Под ред. А.И.Бузба, — Легкая индустрия, 1979. (54 ) СПОСОБ ОПРЕДРЛ;НИЯ ДРАПИРОВОЧНЫХ

СВОЙСТВ ТЕКСТИЛЬНЫХ ЖЛЕР11АЛОВ (57) Изобретение может быть использовано при оценке качества текстильных материалов. С целью расширения технологических возможностей за счет определения стабильности драпировочных свойств. текстильных материалов сравнивают проекции закрепленных по верхнему края на фасонном держателе образцов. Один из образцов предварительно подвергается воздействию нагрузки со стороны вorнутой части образца, при этом нижний край образца закрепляется также на фасонном держателе. Величина нагрузки составляет

5-10Х от разрывной, время воздействия 10-20 мин. край образца на нижнем фасонном держателе и на середину ткани со стороны ее вогнутой части оказывают воздействие механической нагрузкой, Величина этой нагрузки составляет 5-10Х от разрывной нагрузки ткани. Нагрузку выдерживают в течение 10-20 мин, затем ее снимают и освобождают нижний край образца, Далее образец снова освещают с двух . сторон, и .по изменению теневых изображений судят о стабильности драпировочных свойств.

Закрепление образца материала на фигурной оправке необходимо для получения драпировочной складки определенного вида. Закрепление нижнего края осуществляется с целью имитации поведения материала в условиях эксплуатации. Причем согласно способу возможно изменение формы и размеров фасонного диска для крепления, что

1ч5 оздает условия для изменения криизни поверхности материала. При нижем диске, соответствующем размерами формой фасонному держателю, созда ется цилиндрическая оболочка из ткани, что имеет место в рукавах, брюках, юбках. При увеличении или уменьшении размеров нижнего держателя создается коническая форма образца,,что соответствует форме блуз, юбок, Нагрузка, направленная со сторо вогнутой части драпировочной кладки, создает напряжения, аналоичные Roçíèêàèùèì в материале при ксплуятяции одежды, Величина нагузки зависит от вида материала и пределяется как 5-107 его разрывной нагрузки.

Определение проекций образца осуествляется только при закреплении верхнего края. Нижний край образца олж е н бить св ободным, Пример 1. ДЛя определения стабильности драпируемости используют полушерстяную ткань Кашемир арт, 2101 и шелковую платьевую ткань арт.

32360. Из тканеи готовят по 3 образца размером 350 х 180 мм. Каждый испытуемый образец закрепляют на дис,ке диаметром 115. мм, По истечению

10 мин закрепленный образец освещают и определяют его проекции с фрон тальной стороны и со стороны профиля ! складки. Затем закрепляют нижний край образца ня диске такого же диа-! метра, кяк и верхний и со стороны ! вогнутой части образца осуществляют воздействие нагрузкой, величина которой составляет 57 от разрывной. После этого „осуществляется отвод нагрузки и освобождается его нижний край, определяются проекции, Бремя воздействия нагрузки на образец так-, же составляет 10 мин. Средние арифметрические результаты испытаний трех образцов представлены в табл,1.

5301

15 мин находятся в подвешенном состоянии. Воздействие нагрузки ня об5

45 разцы осуществляется в течение

15 мин, а величина нагрузки составляет 8Х от разрывной, В табл,2 представлены средние значений измерений трех образцов при испытании.

Анализируя данные табл.2 можно сделать вывод о том, что драпируемость образцов, подвергшихся нагрузке, хуже, чем контрольных образцов °

Причем для пластичных материалов эта величина несколько выше.

Пример 3, Испитуемие образци из тех же материалов, ярт. 2101 и арт. 32360 закрепляются ня диске также,как и в первом случае. До снятия проекций образцов, они находятся в подвешенном состоянии в течение

20 мин, На образци осуществляется воздействие нагрузки, составляющей

10% от разрывной, в течение 20 мин.

Результаты испитаний представлены в табл.3.

Из табл.3 следует, что драпируемость образцов, подвергшихся воздействию нагрузки, также изменяется, причем -повторяется картина, наблюдающаяся во втором примере: драпируемость пластичных материалов изменяется больше..

Сравнение полученных данных показывает, что предлагаемый способ достаточно чувствителен и позволяет оп ределять стабильность драпировочных свойств для различных материалов.

Преимущества способа заключаются в следующем: возможна оценка стабильности драпировочных свойств текстильных материалов; при испытаниях имитируются реальные условия дряпируемости материалов в одежде; при испытаниях возможно варьирование величины нагрузки в зависимости от вида и назначения используемого материала, Из данных табл.! видно, что при уменьшении величины нагрузки изменение драпируемости очень мало и не дает четких параметров изменения этой величины, Пример 2, Для испытаний берут образцы тех же материалов, что и в примере 1, Закрепление образцов на диске проводится аналогичным образом. Отличие состоит в следующем: до снятия проекции образец в течение

Формула из обр ет ения

Способ определения дряпировочных свойств текстильных материалов, заключающийся в том, что образец ткани закрепляют на фасонном держателе,освещают образец и по теневому изображению судят о драпируемости ткани, отличающийся тем, что,. с целью расширения технологических возможностей за счет определения ста5 1455301 6 бильности драпируемости материала, величина которой составляет 5-10% освещение образца осуществляют пос- от разрывной, нагрузку выдерживают ледовательно сначала с тыльной сто- в течении 10-20 мин, затем ее снимароны образца, а затем с боковой, по- ют и освобождают нижний край образлучают теневое иэображение образца ца, после чего освещают образцы с с указанных сторон, затем закрепляют тех же сторон, получают теневые изобнижний край образца и на середину ражения, а о стабильности драпируеобразца со стороны его вогнутой час- мости судят по изменению теневых ти оказывают механическую нагрузку, lp изображений.

Таблица1

Драпируемость, %

Вид материала Величина нагрузки, кг Контроль Опытный ный обра- образец зец

Изменение др апируемости, %

Ткань арт.2101 0,84 .Ткань арт.32360 1,34

61,3 63,5

2,2

64,4

66,3

Таблица 2

Вид материала

Величина Драпируемость, % нагрузки, кг пытный бразец

Изменение драпируемости,%

Контрольный образец

Ткань арт.2101 1,35

57,5

62,8

5 3

Ткань арт,32" 60 2,44 64,8

67,5

Таблица 3

Драпируемость, Х

Изменение

Вид мате- Величина риала нагрузки кг драпируемости, %

Контроль- Опытный ный обра- образец зец

Ткань арт.

2101

6,3

50,8

57,1

1,68

Ткань арт.

32360

4,1

67,8

2,67

63,7
