Способ получения искусственной замши

Способ получения искусственной замши

Иллюстрации

Показать все

Реферат

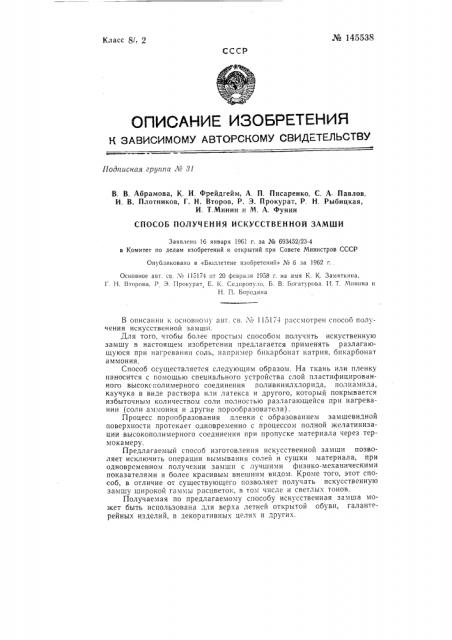

Мв 145538

Класс Яl, 2

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л 31

В. В. Абрамова, К. И. Фрейдгейм, А. П. Писаренко, С. А. Павлов, И. В. Плотников, Г. Н. Второв, P. 3. Прокурат, P. Н. Рыбицкая, И. T.Ìèíèè и М. А. Фунин

СПОСОБ ПОЛУЧЕНИЯ ИСКУССТВЕННОЙ ЗАМШИ

Заявлено 16 января 1961 r. за гГв 693452/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 6 за 1962 г.

Основное авт. св.. м Н6174 от 20 февраля 1958 г. на имя К. К. Замяткина, Г. H. Второва, P Э. Г!рокурат Б. К. Спдиропуло, Б. В. Богатурова. 11. Т. Минина и

Н. П. Бородина

В описании и основному авт. св. М 11517-1 рассмотрен способ получения искусственной замши.

Для того, чтобы более простым способом получить искуственную замшу в настоящем изобретении предлагается применять разлагающуюся при нагревании соль, например бикарбонат натрия, бикарбонат аммония.

Способ осуществляется следующим образом. На ткань или пленку наносится с помощью специаЛьного устройства слой пластифицированного высокс полимерного соединения поливинилхлорида, полиамида, каучука в виде раствора или латекса и другого, который покрывается избыточным количеством соли полностью разлагающейся при нагревании (соли аммония и другие порообразователи).

Процесс порообразования пленки с образованием замшевидной поверхности протекает одновременно с процессом полной желатинизации высокополимерного соединения при пропуске материала через термока меру.

Предлагаемый способ изготовления искусственной замши позволяет исключить операции вымывания солеп и сушки материала, при одновременном получении замши с лучшими физико-механическими показателями и более красивым внешним видом. Кроме того, этот способ, в отличие от существующего позволяет получать искусственную замшу широкой гаммы расцветок, в том числе и светлых тонов.

Получаемая по предлагаемому способу искусственная замша может быть использована для верха летней открытой обуви, галантерейных изделий, в декоративных целях и других, № 145538

При м е р 1. На ткань или бумагу наносится слой пластифицирсванного поливинилхлорида или другого полимера в виде пасты и сразч же наносится избыточный слой углекислого или двууглекислога аммония, после чего полуфабрикат подввергается предварительной желатинизации при температуре 70 — 80 . Избыток соли снимается, а материал подвергается полной желатинизации в термокамере при температуре

140 — 150 с одновременным разложением соли и образованием замшевидной поверхности.

П р и мер 2. В качестве основы берется не ткань, а пленка из высокополимера, на поверхность которой наносится слой пластифицированного полимера и избыток аммонийно I соли или другого порообразователя.

Дальнейшая обработка ведется так же как в примере 1. Искусственная замша, получаемая по методу, описанному в примере 2, не требует применения тканей для ес изготовления, значительно дешевле и может с успехом применяться взамен замши на тканевой основе при изготовлении галантерейных изделий, изделий на жестком каркасе и других, Предмет и зоб ретения

Способ получения искусственной замши по авт. св. № 115174, отл и ч а ю щ и с я тем, что, с целью упрощения способа, для образовании замшевидной поверхности применяют разлагающуюся при нагревании соль, например бикарбонат натрия, бикарбонат аммония

Редактор А, К. Лейкина Texpeä А. А. Камышникова Корректор К1, tN. Федулова

Подп. к печ. 10 IV-62 г. Формат бум. 70Х108 / 6 Объем 0,18 изд. л.

Зак. 3661 Тираж 500 Цена 4 кап.

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14,
